TLR 8IGHT-T E 3.0 - Page 30

30
30
L
R
L
R
L

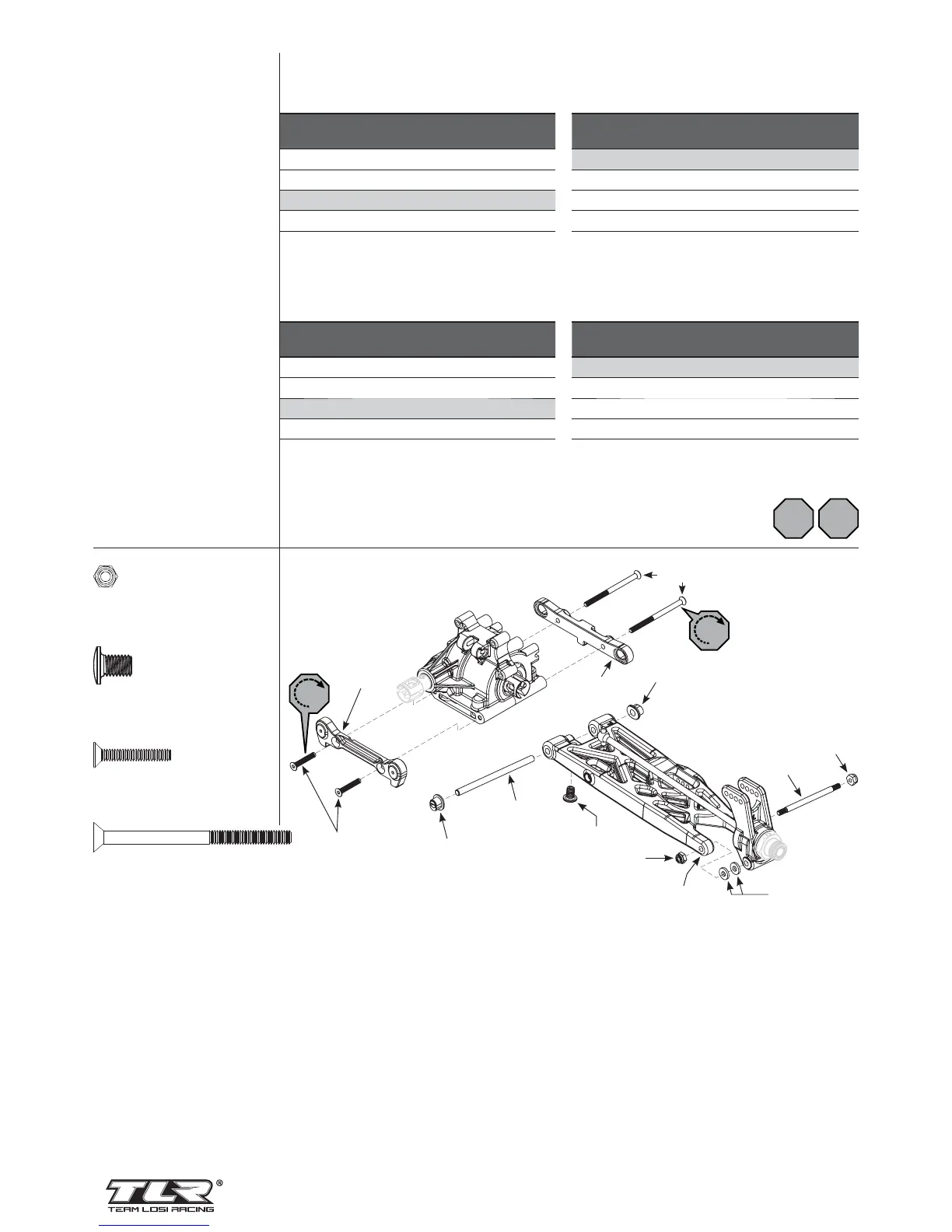

LOSA6302 x 2
L 5-40 x 1/4”
LOSA6272 x 2
5-40 x 3/4”
TLR245000 x 1
10-32 x 7.50mm
LOSA6274 x 2
5-40 x 1-7/8”
RÉGLAGE DU
PINCEMENT ARRIÈRE
Position de
l’insert
Numéro de
l’insert
Pincement
arrière total
Intérieur 1 2°
Intérieur 0.5 2.5°
Milieu 0 3°
Extérieur 0.5 3.5°
Extérieur 1 4°
RÉGLAGE DE L’ANTI-CABRAGE
Position de
l’insert
Numéro de
l’insert
Anti-cabrage
total
Haut 1 4°
Haut 0.5 3.5°
Milieu 0 3°
Bas 0.5 2.5°
Bas 1 2°
REGOLAZIONE
CONVERGENZA POSTERIORE
Posizione
inserim.
Numero inserim. Convergenza
tot.
Interno 1 2°
Interno 0.5 2.5°
Centrale 0 3°
Esterno 0.5 3.5°
Esterno 1 4°
REGOLAZIONE
ANTI-SQUAT POSTERIORE
Posizione
inserim.
Numero inserim. Anti-Squat tot.
Superiore 1 4°
Superiore 0.5 3.5°
Centrale 0 3°
Inferiore 0.5 2.5°
Inferiore 1 2°
FR
IT
LOSA1755
LOSA6272
TLR244011
LOSA1756
TLR244018
LOSA6302
LOSA4453
LOSA6302
TLR244012
LOSA1756
LOSA1759
LOSA6274
TLR245000
