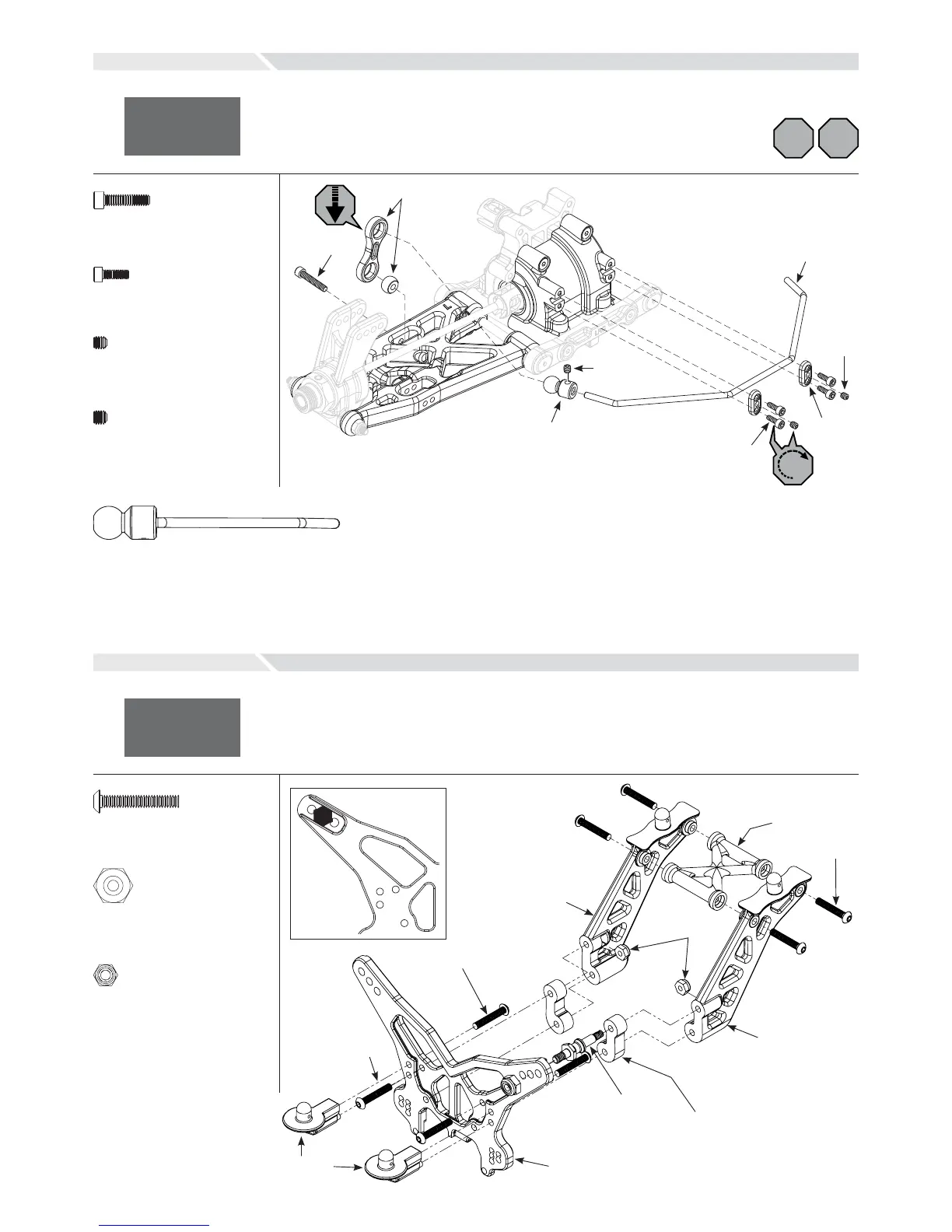

D-7
EN Sway Bar Assembly
DE Zusammenbau des Querstabilisator
FR Installation de la barre stabilisatrice
IT Assemblaggio barra oscillante
D-8
EN Wing Mount Assembly
DE Zusammenbau Dämpferbrücke - Flügelhalter
FR Assemblage du support d’aileron
IT Assemblaggio supporto alettone
EN Install the Sway Bar Ball onto the
Sway Bar Wire until the end of
the wire is fl ush with the ball
as pictured above.
DE Bauen Sie die Kugelpfanne des
Querstabilisators auf dessen
Gestängezug ein, bis das Ende des
Zuges bündig mit der Kugelpfanne
- wie oben abgebildet - abschließt.
FR Installez la rotule de barre
stabilisatrice sur la tige de barre
stabilisatrice jusqu’à ce qu’elle
soit à fl eur de la rotule (fi gure ci-
dessus).
IT Inserire le sfere nella barra
oscillante fi nché il fi lo è allineato
con la parte superiore della sfera,
come si vede nel disegno qui sopra.
L
R
L
R
L
TLR244020
TLR243000
TLR244010
LOSA4435
LOSA4435
LOSA4435
LOSA6279
LOSA4424
LOSA6278
LOSA6279
LOSA6302
LOSA1750
LOSA6204
LOSA1750
LOSA6297
LOSA6254
LOSA4453
LOSA6227
LOSA1750
(2.3mm)
LOSA6227 x 2
C 4-40 x 1/8”
LOSA6297 x 2
F 5-40 x 1/8”
LOSA6279 x 8
5-40 x 3/4”
LOSA6311 x 2
8-32 x 11/32”
LOSA6302 x 2
5-40 x 1/4”
LOSA6254 x 4
2-56 x 1/4”
LOSA6204 x 2
4-40 x 1/2”
