Ein gewisser Wasserverlust ist bei den meisten Aquariumsystemen hauptsächlich auf Faktoren
wie Verdunstung zurückzuführen. Wird das verdunstete Wasser nicht regelmäßig ersetzt,
können Probleme auftreten, außerdem leidet die Wasserqualität darunter. Das REEF-Fill
Compact-System stellt eine einfache, bedienungsfreundliche Lösung dar, mit der jeder durch
Verdunstung bedingte Flüssigkeitsverlust des Aquariums oder Teichs automatisch ausgeglichen
und somit ein Betrieb auf fortschrittlichem, professionellem Niveau ermöglicht wird. Ist der
Wasserstand zu niedrig oder zu hoch, ertönt eine akustische Warnung und die Pumpe wird
angehalten, um das System vor dem Überlaufen zu bewahren.
BENÖTIGTE TEILE FÜR INSTALLATION UND BETRIEB
1. Fehlerstrom-Schutzeinrichtung mit einem Fehler-Betriebsnennstromwert von nicht mehr
als 30 mA.
MONTAGE
Das REEF-Fill Compact-System wird im fast fertig montierten Zustand geliefert. Vorbereitende
Maßnahmen vor der Installation:
1. Achten Sie darauf, dass die IR-Sensoren korrekt an der Halterung besfestigt sind:
Der IR-Wasserstandskontrollsensor (schwarzes Kabel) zeigt nach unten und
der IR-Wasserstandsschutzsensor (weißes Kabel) nach oben.

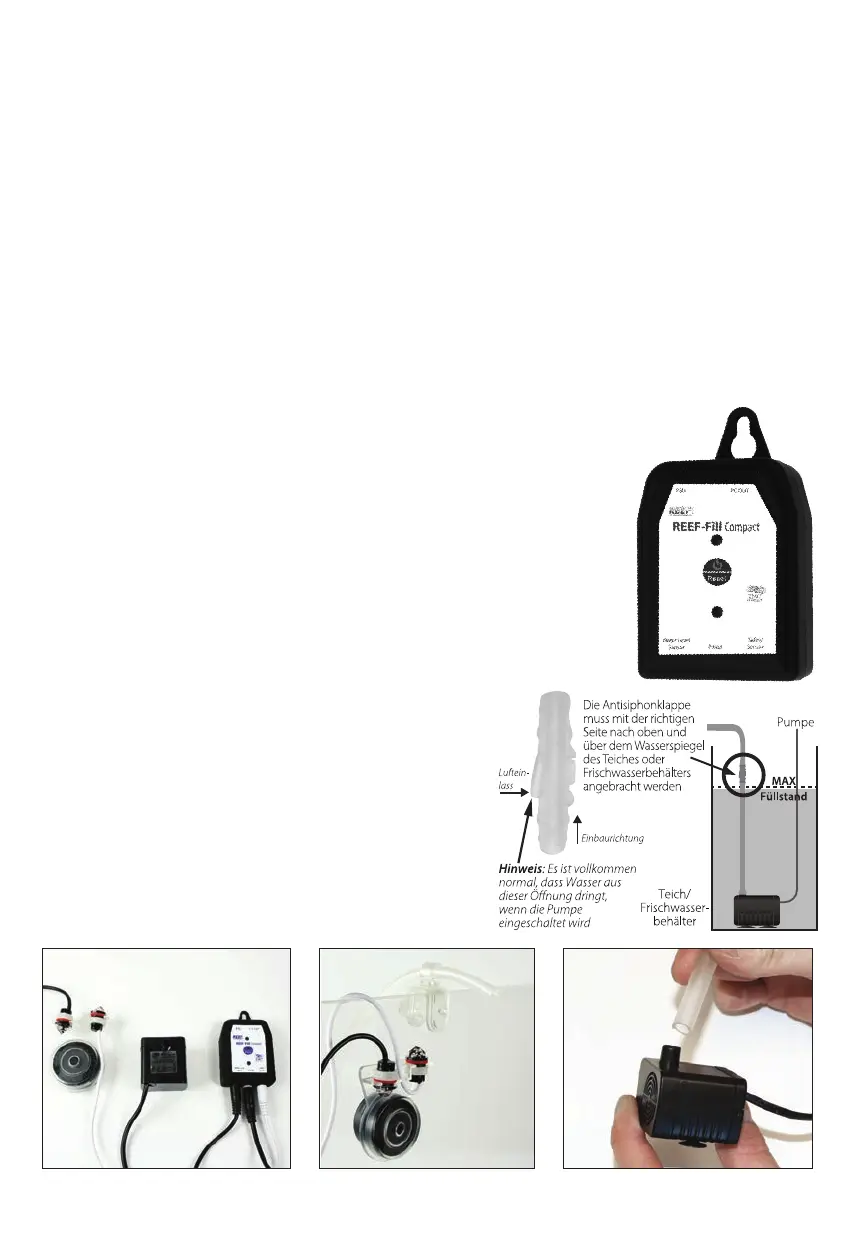

2. Verbinden Sie die Bauteile mit der Smart Monitoring System-Einheit
(siehe Foto 1).
- Schließen Sie das schwarze Kabel (IR-Wasserstandskontrollsensor) am
Anschluss „Water Level Sensor“ an.
- Schließen Sie das schwarze Kabel (IR-Wasserstandsschutzsensor) am
Anschluss „Safety Sensor“ an.
- Schließen Sie die Pumpe an den Anschluss „Pump“ an.
Alle Kabel sollten stets eine Schlaufe zum Ableiten von
Wassertropfen haben, damit kein Wasser daran zur Smart
Monitoring System-Einheit und zur Stromquelle
herunter laufen kann.
3. Schneiden Sie ein Ende des Zulaufschlauchs (9)
vorsichtig auf die richtige Länge zu, sodass er problemlos
mit der Schlauchschelle an der Anbauhalterung gesichert
werden kann, ohne dass er geknickt wird oder durchhängt
(siehe Foto 2), und installieren Sie die Antisiphonklappe
wie abgebildet (siehe Grafik).
4. Befestigen Sie ein Ende des Zulaufschlauchs (9) mit
Schelle am Pumpenauslass (7, siehe Foto 3).
