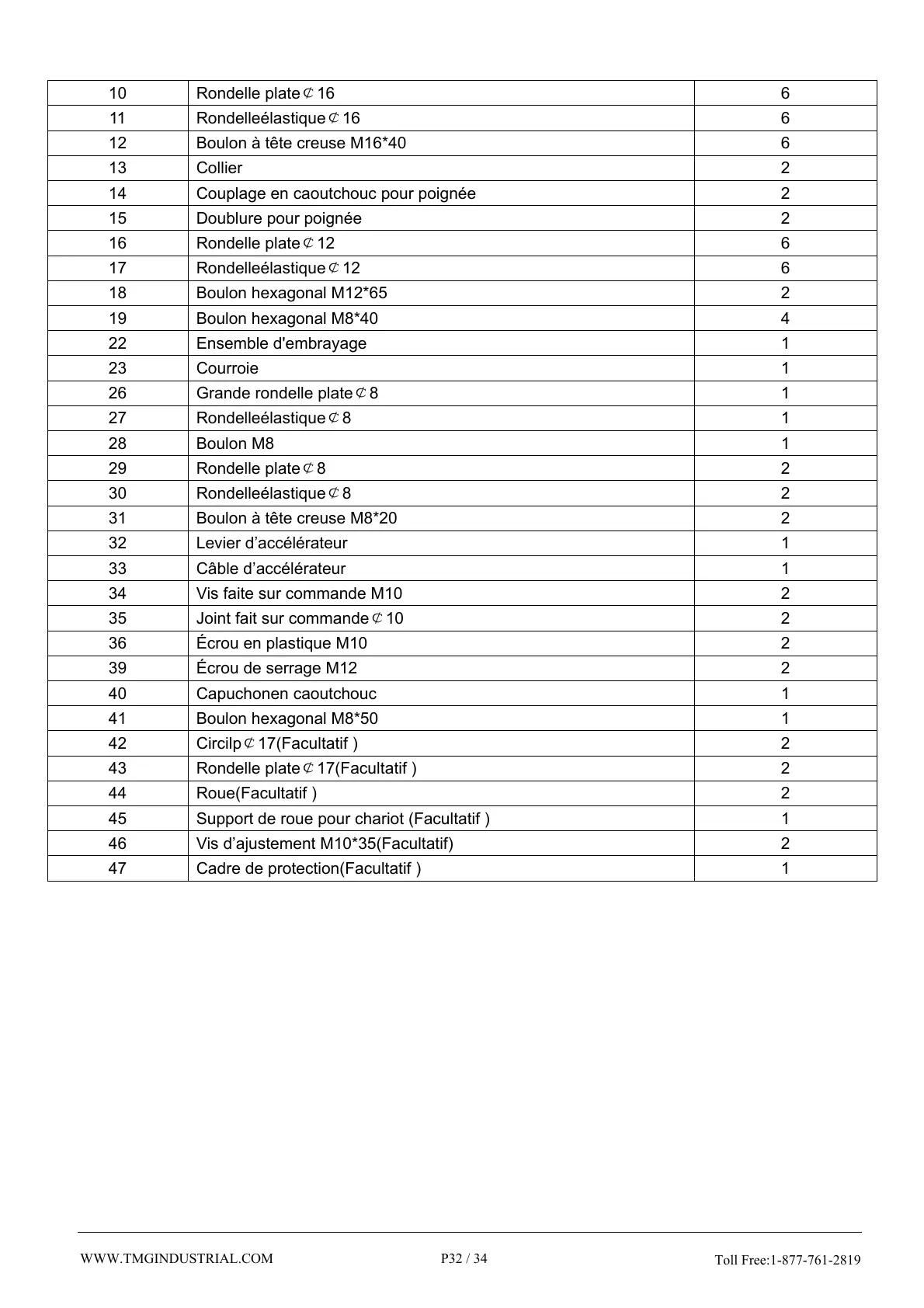

10
Rondelle plat
e￠16
6
11
Rondelleélastique￠16
6
12 Boulon à tête creuse M16*40 6
13 Collier 2
14 Couplage en caoutchouc pour poignée 2
15 Doublure pour poignée 2
16
Rondelle plate￠12
6
17
Rondelleélastique￠12
6
18 Boulon hexagonal M12*65 2
19 Boulon hexagonal M8*40 4
22 Ensemble d'embrayage 1
23 Courroie 1
26
Grande rondelle plate￠8
1
27
Rondelleélastique￠8
1
28 Boulon M8 1
29
Rondelle plate￠8
2
30
Rondelleélastique￠8
2
31 Boulon à tête creuse M8*20 2
32 Levier d’accélérateur 1
33 Câble d’accélérateur 1
34 Vis faite sur commande M10 2
35
Joint fait sur commande￠10
2
36 Écrou en plastique M10 2
39 Écrou de serrage M12 2
40 Capuchonen caoutchouc 1
41 Boulon hexagonal M8*50 1
42
Circilp￠17(Facultatif )
2
43
Rondelle plate￠17(Facultatif )
2
44 Roue(Facultatif ) 2
45 Support de roue pour chariot (Facultatif ) 1
46 Vis d’ajustement M10*35(Facultatif) 2
47 Cadre de protection(Facultatif ) 1
