TOHO TTM-200 Series User Manual

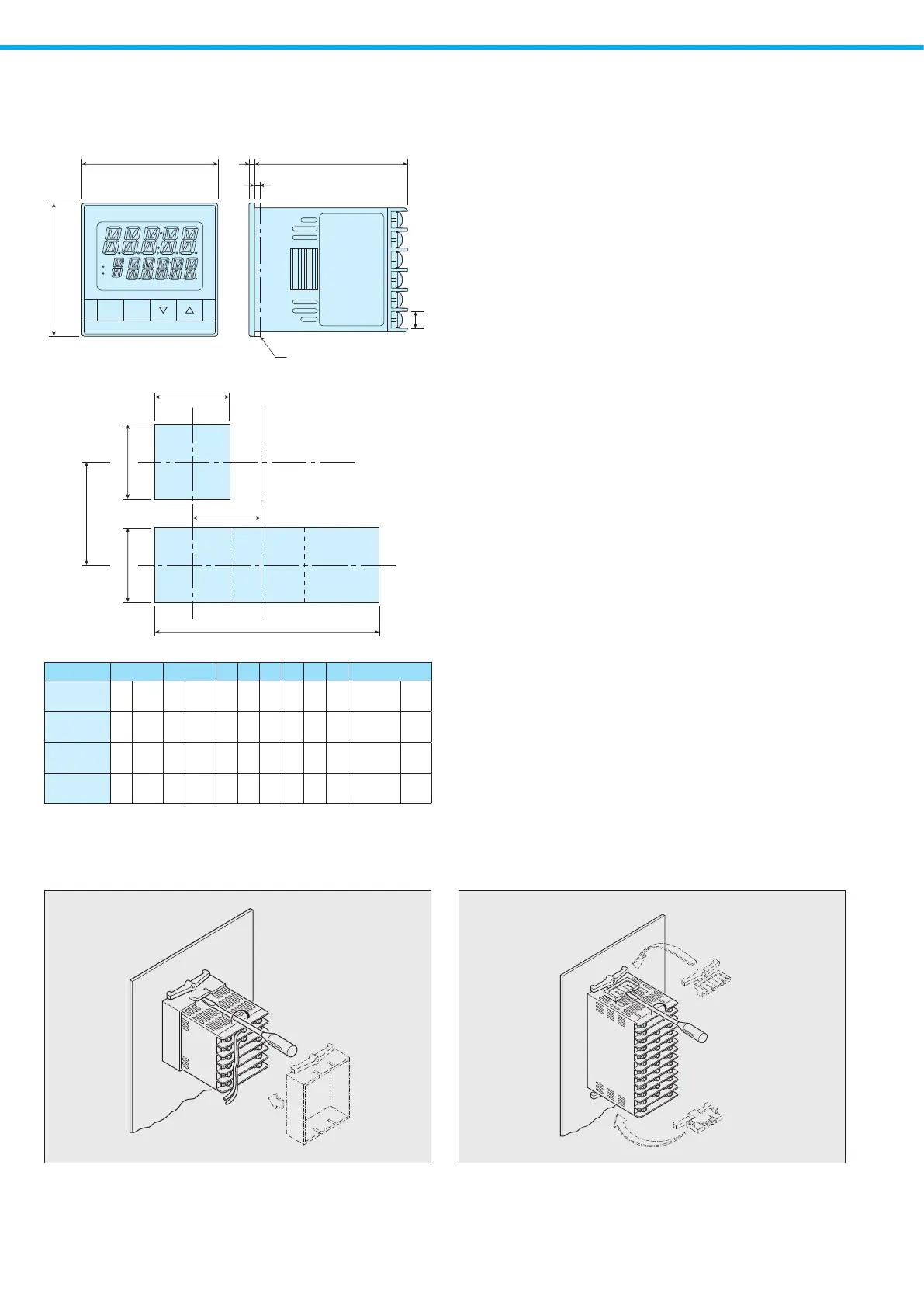

■Dimensions
■Panel Installation
b
L
Formountingasingle
Packing
Formountingnpieces
MODE FUNC
TTM-204
SV
PV
OUT1 OUT2 OUT3 OUT4 RDY COM DI1 DI2 TMR
TIME
C
F
B D
2
C
6
TOHO
A
a
c
d
＊For this panel installation, please be careful su󱐰ciently to avoid any of damage.
Model a b c d A B C D L
TTM-204 45
＋0.6
－0
45
＋0.6
－0
60 48 48 48 2 55 （Bxn－3）
＋0.6
－0
TTM-205 92
＋0.6
－0
45
＋0.6
－0
120 48 96 48 2 65 （Bxn－3）
＋1
－0
TTM-207 68
＋0.6
－0
68
＋0.6
－0
90 72 72 72 2 65 （Bxn－3）
＋1
－0
TTM-209 92
＋0.6
－0
92
＋0.6
－0
120 96 96 96 2 65 （Bxn－3）
＋1
－0
TTM-204 TTM-205、207、209
