Ligar a alimentação
168
PT
Ligar a alimen-
tação
Ligue o LINK 300/310 à fonte de alimentação
da viatura com a tensão padrão (12 V/24 V).
Não a ligue a um conversor de corrente. Os
três fios, GND (terra), IGN (ignição) e PWR+
(tensão de alimentação), têm de ser ligados.
1. Ligue o fio GND (castanho) à terra (terminal
31).
2. Ligue o fio PWR+ (vermelho) e o fio IGN
(preto) a um fusível cada de 2 A/corte
rápido (Dados técnicos na página183).
3. Ligue o fio PWR+ (vermelho) com o fusível
à corrente de transporte (terminal 30).
4. Em seguida, ligue o fio IGN (preto) ligado
ao fusível à ignição (terminal 15).
5. O fio IN1 pode servir para vários fins. Por
exemplo, pode ser utilizado para ligar um
tacógrafo digital, comunicar tempos de
imobilização ou gravar outras entradas
digitais. Consulte Utilizar a entrada digital
na página175 para obter mais
informações. Se não utilizar a entrada IN1,
ligue o fio IN1 (verde/azul) à terra (GND).

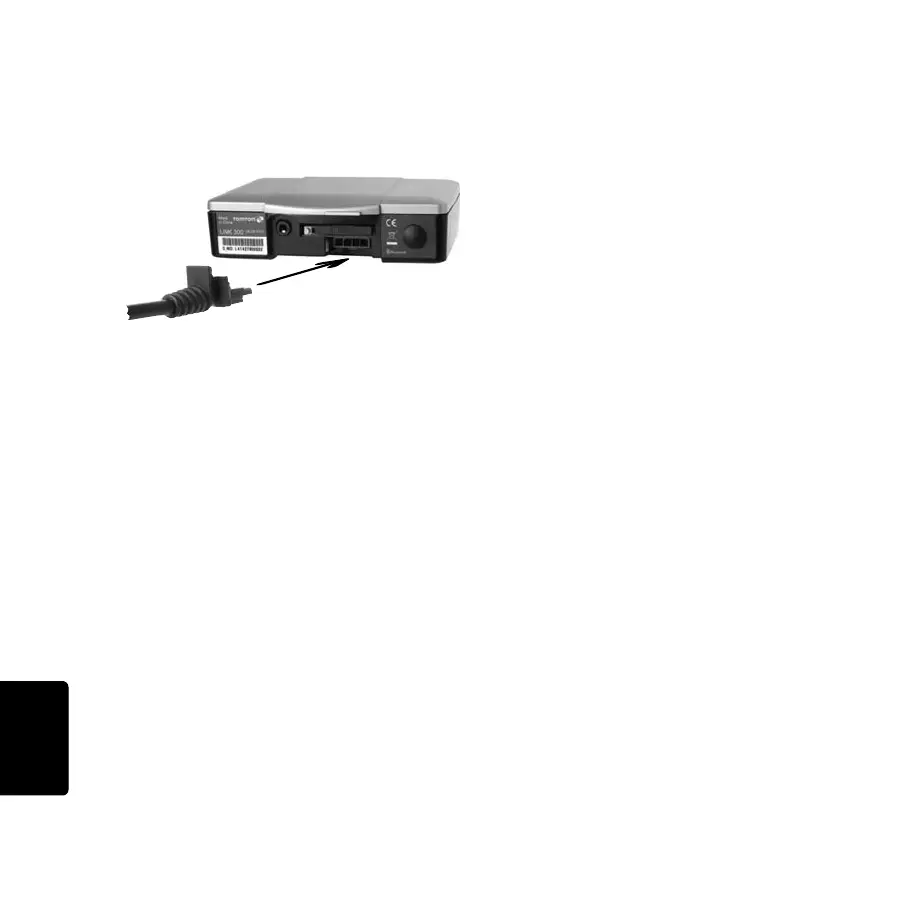

6. Insira a ficha de 4 pinos na tomada
existente para o cabo de alimentação.
