Anschluss an die Stromversorgung
38
DE
Anschluss an
die Stromver-
sorgung
Schließen Sie den LINK 300/310 an die
Bordstromversorgung des Fahrzeugs (12 V/
24 V) an. Verwenden Sie keinen
Spannungswandler. Die drei Kabel GND
(Masse), IGN (Zündung) und PWR+
(Versorgungsspannung) müssen stets
angeschlossen sein..
1. Verbinden Sie das Massekabel (braun) mit
der Masse (Klemme 31).
2. Versehen Sie das PWR+-Kabel (rot) und
das IGN-Kabel (schwarz) mit je einer 2 A/
flink-Sicherung (siehe Technische Daten
auf Seite53).
3. Verbinden Sie das gesicherte PWR+-Kabel
(rot) mit dem stromführenden Anschluss
(Klemme 30).
4. Verbinden Sie anschließend das gesicherte
IGN-Kabel (schwarz) mit der Zündung
(Klemme 15).
5. Das IN1-Kabel kann zu verschiedenen
Zwecken eingesetzt werden, z. B. zum
Anschließen eines digitalen
Fahrtenschreibers, zur Dokumentation von
Ruhezeiten oder zum Aufzeichnen anderer
digitaler Daten. Zu weiteren Details siehe
Digitaleingang verwenden auf Seite45.
Falls Sie den Eingang IN1 nicht nutzen
möchten, verbinden Sie das IN1-Kabel
(grün/blau) mit der Masse.

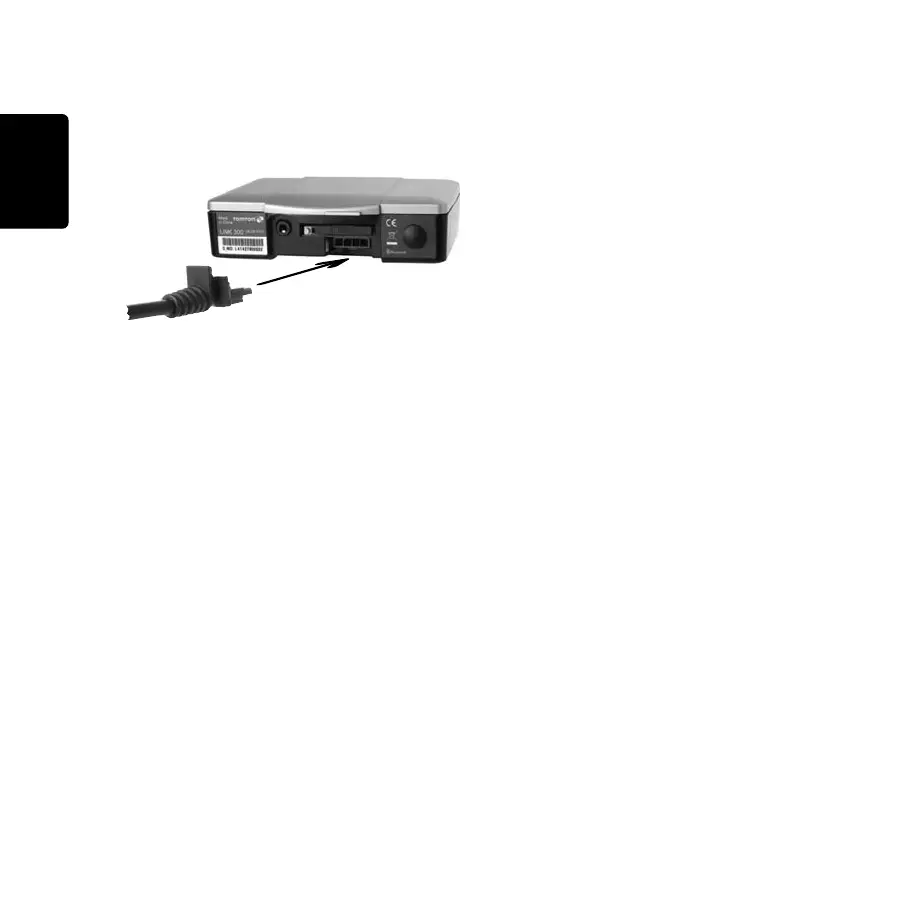

6. Den 4-poligen Stecker in den
Netzkabelanschluss stecken.
IG_DE.book Page 38 Tuesday, February 1, 2011 2:21 PM
