Sådan bruges den digitale indgang
202
DA
indgangsspænding er 30 volt. Skiftet fra lav til
høj (stigende indgangsspænding) sker typisk
ved 2,8 volt. Skiftet fra høj til lav (faldende
indgangsspænding) sker typisk ved 2,1 volt.
Hysteresen på 0,7 volt forebygger hurtige
skift.
Støjspændinger ved indgangen IN 1 skal
forblive under 2 volt. For at garantere dette bør
indgangsledningen fra forbindelseskablet altid
være tilsluttet. Hvis indgangen IN 1 ikke
bruges, skal indgangsledningen tilsluttes til
jord (GND). For at evaluere en afbryder skal
denne afbryder være udformet som en
omskifter, der skifter indgangen IN 1 mellem
plus og minus (jord-GND) for spændingen i
køretøjets elektriske system (+9 ... 30 V).
Hvis en omskifter ikke er tilgængelig, kan en
elektrisk belastning (f.eks. en indikatorlampe
eller en modstand) mellem indgangen IN 1 og
køretøjets spænding (+9 ... 30 V) angive
definerede niveauer.
Ved brug af induktive belastninger skal der
anvendes en friløbsdiode parallelt med
belastningen. Du kan finde flere oplysninger
og eksempler på http://
business.tomtom.com/in1

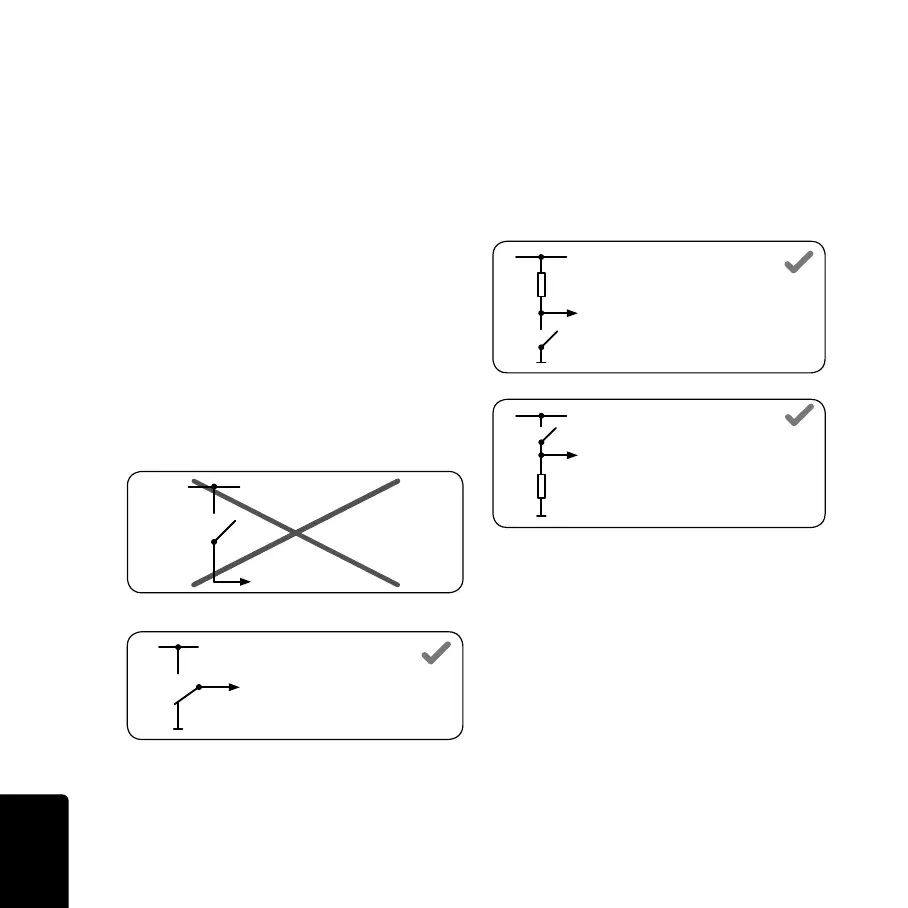

IN 1
(LINK 300/310)
+9 ... 30 V
IN 1
(LINK 300/310)
+9 ... 30 V
GND
Belastningsmodstand ≤ 10 KOhm
IN 1
(LINK 300/310)
+9 ... 30 V
GND
Belastningsmodstand ≤ 10 KOhm
IN 1
(LINK 300/310)
+9 ... 30 V
GND
