Připojování ke zdroji napájení
272
CS
Připojování ke
zdroji napájení
Zařízení LINK 300/310 připojte ke zdroji
napájení se standardním napětím ve vozidle
(12V/21V). Nepřipojujte je ke konvertoru
napětí Musí být připojeny tři dráty GND, IGN a
PWR+ (napájecí napětí)
1. Drát GND (hnědý) připojte k uzemnění
(svorka 31).
2. Dráty PWR+ (červený) a IGN (černý) spojte
s 2A/tavnými pojistkamiTechnické údaje
na straně287.
3. Drát PWR+ (červený) opatřený pojistkou
připojte k elektrické síti (svorka 30).
4. Drát IGN (černý) opatřený pojistkou poté
připojte k zapalování (svorka 15)
5. Drát IN1 lze použít k více účelům, např. pro
připojení digitálního tachografu,
oznamování dob nečinnosti nebo záznam
jiných digitálních vstupů. Podrobnosti viz
Využití digitálního vstupu na straně279.
Pokud vstup IN1 nevyužijete, drát IN1
(zelenomodrý) připojte k uzemnění GND.

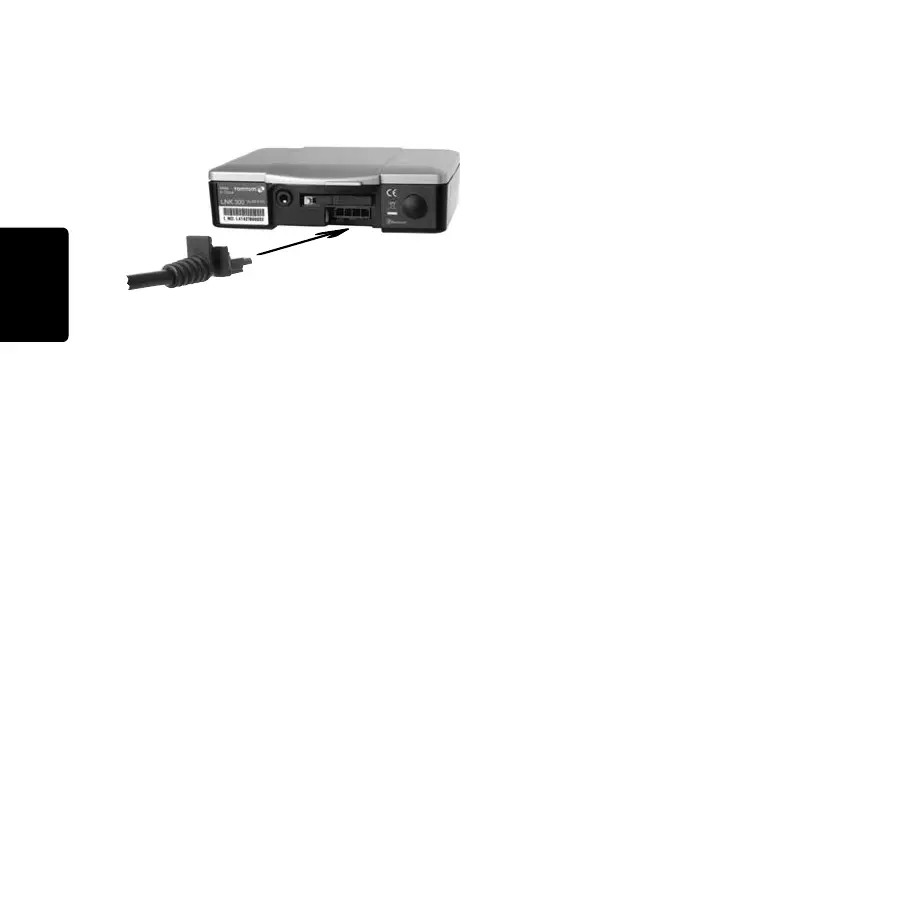

6. Čtyřkolíkovou zástrčku vložte do konektoru
napájecího kabelu.
