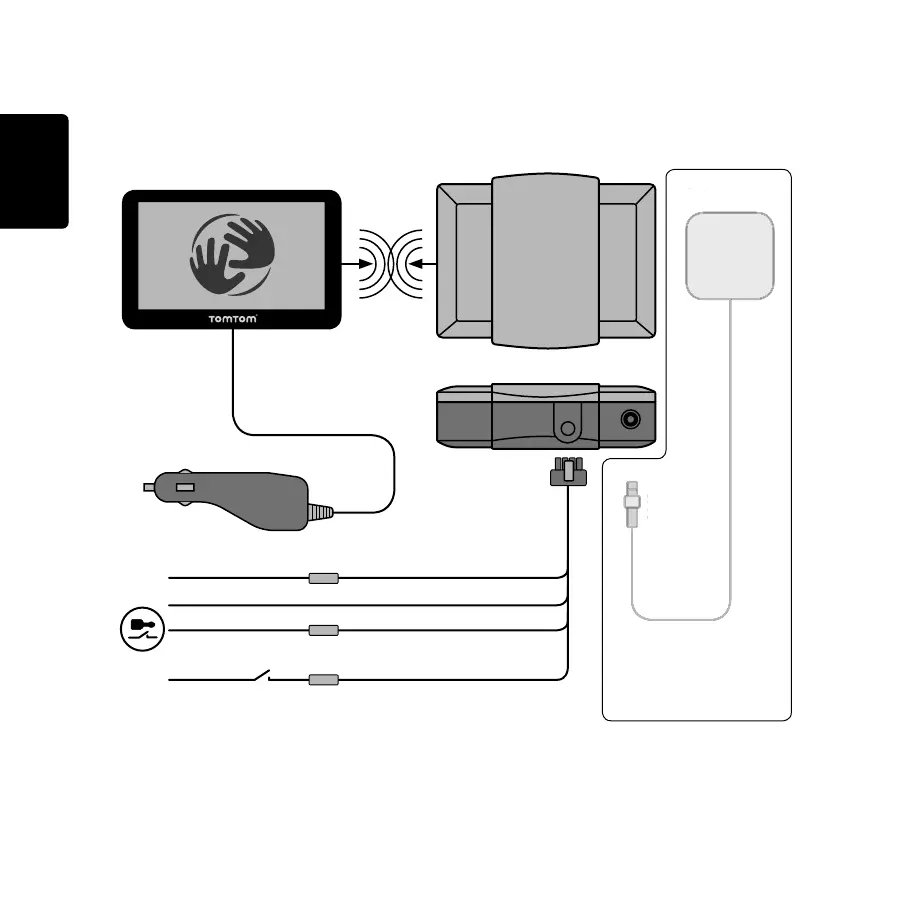

Übersicht der Verbindungen
36
DE
Über-
sicht der
Verbind-
ungen
* Siehe Technische Daten auf Seite53
** Sichern Sie diese Leitung mit einer 15 A-
Sicherung.
SMB
GPS-Antenne
S
MB
GP
S
-Antenne
Bluetooth
TM
Stromkabel
+9-30VKlemme 30**
GNDKlemme 31
IN 1+9-30V (grün/blau)
(braun)
(rot)
F1 2Af*
F2 2Af*
F3 2Af*
(schwarz)
IGN
(+9-30V)Klemme 15**
Optional
TomTom GO 7000
TomTom PRO 7xxx
TomTom LINK 300/310
