5.0 ZONA DE VENTILCONVECTORES
CONTROLADA CON TECLADO
MASTER
AX N. 15 VENTILCONVECTORES
DOTADOS DE MANDO "CBE"
- Permite mandar toda la red de
ventilconvectores, los parámetros de
funcionamiento establecidos son
comunes;
- Los teclados locales (montadas a bordo
máquina) , si están presentes , permiten las
variaciones de los parámetros
- En cada ventilconvector se monta una
tarjeta electrónica "FC100";
- Cada ventilconvector debe ser alimentado
eléctricamente a 230V/ 50Hz;
- El montaje de los teclados locales es
facultativo;
- Los ventilconvectores deben ser
conectados entre ellos mediante un cable
conectado a la pantalla (2 x 0,5 mmq) con
longitud máxima de 30 m programados
con la MASTER; una nueva programación
de la MASTER anula los ajustes locales;
7.0 ACCESORIOS DE
REGULACIÓN
Asegurarse de que el montaje y las
eventuales conexiones eléctricas se
realicen correctamente siguiendo las
instrucciones contenidas en el kit.
8.0 USO DEL VENTILCONVECTOR
Asegurarse de que la zona de aspiración
del aire esté libre y que la rejilla de
impulsión no esté obstruida (no tender
ropa a secar o apoyar objetos) para no
comprometer el funcionamiento
correcto del aparato.
Un mantenimiento periódico correcto
garantiza seguridad y prestaciones
siempre de alto nivel.
9.0 MANTENIMIENTO
Antes de cada intervención:
- desactivar la alimentación eléctrica
del ventilconvector;
- usar guantes de protección;
- asegurarse de que la electroválvula o
el dispositivo de retención impidan la
circulació n del agua en el
intercambiador;
Cada mes o después de una larga
actividad limpiar el filtro con una
aspiradora o lavarlo con detergente
neutro.
Si una limpieza no es suficiente pedir
un filtro nuevo a nuestro centro de
asistencia.
Como se quita el filtro (ver la figura):
- quitar los tornillos que lo sujetan;
- extraer el filtro tirándolo hacia el
suelo (o la pared en los modelos
horizontales);
Cada año, o después de una larga
inactividad, limpiar la batería con un
chorro de aire comprimido y
comprobar que los dispositivos de
descarga de la condensación no se
hayan obstruido.
No mojar la unidad con agua.
El motor eléctrico no necesita
mantenimiento.
En caso de inactividad, con
temperaturas externas inferiores a 0° C,
vaciar el intercambiador por medio del
tornillo que se encuentra debajo de la
conexión inferior y añadir glicol
monoetilénico al agua de la instalación
de manera que la temperatura de
congelamiento baje hasta el valor
deseado.
* LEER ATENTAMENTE EL
MANUAL DE INSTRUCCIONES
ANTES DE EFECTUAR
CUALQUIER OPERACIÓN DE
REGULACIÓ N O DE
MANTENIMIENTO.
* EN CASO DE DESMONTAJE Y
NUEVO MONTAJE DEL
VENTILCONVECTOR, CUMPLIR
ESCRUPULOSAMENTE CON LAS
INSTRUCCIONES DEL MANUAL.
* PRESTAR ESPECIAL ATENCIÓN
A LAS NORMAS DE USO DONDE
ESTÁ ESCRITO "ATENCIÓN" O
"PELIGRO" PORQUE, SI NO SE
RESPETAN, SE PUEDEN CAUSAR
DAÑOS AL APARATO O A COSAS
O A PERSONAS.
* LA SOCIEDAD TONON S.p.A.
DECLINA TODA RESPONSABILIDAD
POR CUALQUIER DAÑO DEBIDO AL
USO NO CORRECTO DEL
VENTILCONVECTOR Y AL
INCUMPLIMIENTO DE LAS
INSTRUCCIONES CONTENIDAS EN EL
PRESENTE MANUAL.
10.0 DETECCIÓ N DE LAS
AVERÍAS

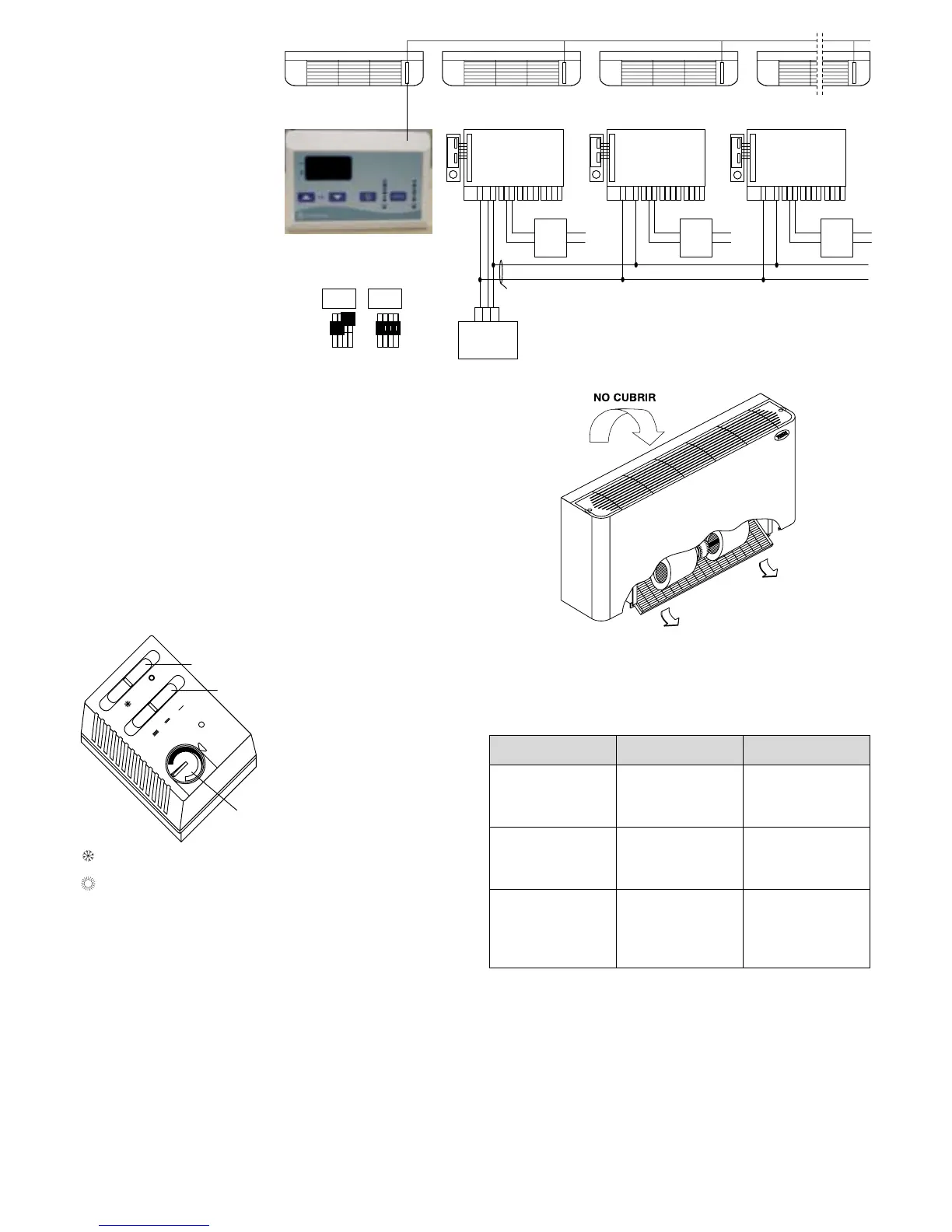

TECLADO MASTER
1
2
3
4
230 V
24 25 26
DIP 1 2 3 1 2 3 1 2 3 4 1 2 3 4
12 V AC
TRANSF. TRANSF. TRANSF.
DIP 1 2 3 1 2 3 1 2 3 4 1 2 3 4
12 V AC 230 V
DIP SWITCH
1 2 3 41 2 3 4
DIP SWITCH
ON
OFF
ON
OFF
Tarjeta electrónica
Programación Master
Cable apantallado (2 x 0,5 mmq) longitud máx. 30 m.
Teclado
Master
Programación tarjeta electrónica
Ventilconvector 1
A
A : Teclado local facultativo
A
230 V
DIP 1 2 3 1 2 3 1 2 3 4 1 2 3 4
12 V AC
A
MASTER SLAVE
Tarjeta electrónica
Programación Slave
Ventilconvector 2
Tarjeta electrónica
Programación Slave
Ventilconvector 3
OFF
1
2
3
FUNCIONAMIENTO EN LA FASE
DE ACONDICIONAMIENTO
FUNCIONAMIENTO EN LA FASE
DE CALEFACCIÓN
6.0 PUESTA EN MARCHA
Asegurarse de que la cobertura esté
montada correctamente, así como el
filtro, que las conexiones eléctricas
hayan sido realizadas respetando los
esquemas adjuntos.
Dar tensión y accionar los mandos
controlando el funcionamiento del
ventilconvector y de los accesorios.
1 - conmutación verano - invierno -
off.
2 - regulación ventilación.
3 - regulación temperatura ambiente
(mod. VTP/AB).
AVERÍA CAUSA SOLUCIÓN
no sale aire
el motor no gira
el term. de asenso
no cierra
controlar la alimentación
eléctrica
aumentar la temp. del
agua en entrada
filtro o batería obstruidos
del flujo de aire
impiar el filtro y la batería
leliminar la obstrucción
aire en el circuito hidráulico
poca agua en el circuito
temperatura agua qu
entra baja/alta
purgar el circuito hidráulico
controlar la caldera o el
refrigerador
controlar la caldera o el
refrigerador
sale poco aire
calienta/enfría poco
* PARA ANOMALÍ AS NO
MENCIONADAS EN EL MANUAL
PONERSE EN CONTACTO CON EL
SERVICIO DE ASISTENCIA DE
TONON S.p.A.
* ATENCIÓN
En caso de incendio no usar
absolutamente agua para apagar las
llamas. Usar solamente extintores de
polvo o de CO2.
* REPUESTOS
En caso de sustitució n de los
componentes pedir sólo repuestos
originales.
* GARANTÍA
La garantía es válida para 3 años
(excluidas las partes eléctricas para las
cuales la garantía vale 1 año) a partir de
la fecha de instalación.
El derecho de la garantía caduca si las
intervenciones de reparación o las
modificaciones son efectuadas por
personas no autorizadas o en caso de
averías no debidas a defectos originales
de los componentes o de la fabricación.
