8
•
Отключите напряжение питания цепи, затем отключите цепь
и подключите
измерительные провода последовательно с нагрузкой,
ток
которой
вы
хотите измерить.
•
Затем включите напряжение питания и считайте значение
измеренного тока на ЖК-дисплее.
ИЗМЕРЕНИЕ
СОПРОТИВЛЕНИЯ
•
Красный тестовый провод должен быть подключен к гнезду
"VmAΩ" и черного цвета к гнезду "COM".
•
Установите поворотный переключатель функции для измерения
сопротивления в соответствующий диапазон по отношению к измеряемому
значению. Если
измеряемое
значение сопротивления
неизвестно,
переключатель следует установить на
максимальный диапазон и,
возможно, уменьшить его позднее, чтобы получить
максимальную
точность измерения.
•
Перед измерением сопротивления в цепи или устройстве отключите
напряжение питания и разрядите все конденсаторы.
•
Измерительные наконечники должны быть соединены или слегка прижаты
к измеряемому сопротивлению. Значение измеряемого сопротивления
появится на ЖК-дисплее.
ИСПЫТАНИЕ ПОЛУПРОВОДНИКОВЫХ ДИОДОВ
•
Красный тестовый провод должен быть подключен к гнезду
VmAΩ" и черный к гнезду "COM".
•
Установите поворотный переключатель функций в положение "Проверка
диодов" ".
•
Перед испытанием диода в цепи или устройстве напряжение должно быть
отключено
электропитание.
•
Подсоедините или слегка прижмите конец красного тестового провода к
аноду проверяемого диода, а конец черного тестового провода - к катоду.
Если на ЖК-дисплее появится значение напряжения (это будет напряжение
проводимости диода), это означает, что диод не неисправен.
•
Если на дисплее отображается
OL
,
тестовые провода должны быть
подключены в обратном направлении, так как диод может быть
отрицательно поляризован.
•
Появление индикации OL после смены полярности диода указывает на то,
что
диод
неисправен.
ПРОВЕРКА
БАТАРЕИ
•
Красный тестовый провод должен быть подключен к гнезду
"VmAΩ" и черного цвета к гнезду "COM".
•
Установите поворотный переключатель функций для проверки
батареи на
соответствующий диапазон измерения 1,5 В или 9 В.
•
Измерительные наконечники следует подсоединить или слегка прижать к
клеммам
проверяемой батареи. Значение измеренного напряжения
появится на
ЖК-дисплее.
ЗАМЕНА
БАТАРЕИ
•
Если на ЖК-дисплее появляется символ " ", это знак для пользователя,
что напряжение батареи слишком низкое и ее следует немедленно
заменить.
•
Выключите измерительный прибор, повернув переключатель функций в
положение
•
"OFF", а затем отсоедините тестовые провода от гнезд мультиметра.
•
Затем открутите 2 винта и снимите заднюю часть корпуса.
•
Затем извлеките старую батарею, вставьте новую рабочую батарею 6F22,
соблюдая правильную полярность, закройте корпус и
затяните его двумя
винтами.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЯ
•
Чтобы заменить сгоревший предохранитель, выключите измерительный
прибор, повернув
поворотный функциональный переключатель в
положение "OFF", отсоедините тестовые провода от гнезд
мультиметра, открутите 2 винта на задней стороне корпуса и
снимите
его.
•
Затем извлеките сгоревший предохранитель, вставьте новый типа
F250mA/300V или F10A/300V, закройте корпус и затяните
его двумя
винтами.
ОБСЛУЖИВАНИЕ
МУЛЬТИМЕТРА
Периодически протирайте корпус и дисплей чистой мягкой сухой
тканью.
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Изделия с электрическим приводом не следует выбрасывать
вместе с бытовыми отходами, их следует сдавать на
соответствующие предприятия для утилизации. За информацией
об утилизации обращайтесь к продавцу изделия или в местные
органы власти. Отходы электрического и электронного
оборудования содержат экологически инертные вещества.
Оборудование, которое не перерабатывается, представляет
потенциальный риск для окружающей среды и здоровья
"Группа Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с
юридическим адресом в Варшаве, ул. Pograniczna 2/4 (далее: "Grupa Topex")
сообщает, что все авторские права на содержание данного руководства (далее:
"Руководство"), включая, среди прочего. его текст, фотографии, диаграммы,
рисунки, а также его состав, принадлежат исключительно компании Grupa Topex и
подлежат правовой охране в соответствии с Законом от 4 февраля 1994 года об
авторском праве и смежных правах (т.е. Законодательный вестник 2006 года № 90
Poz. 631, с изменениями). Копирование, обработка, публикация, изменение в
коммерческих целях всего Руководства и его отдельных элементов без согласия
компании Grupa Topex, выраженного в письменной форме, строго запрещено и
может привести к гражданской и уголовной ответственности.
HU
FORDÍTÁSI (FELHASZNÁLÓI) ÚTMUTATÓ
DIGITÁLIS MULTIMÉTER
94W104
HASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL EZT A KÉZIKÖNYVET. A
KÉZIKÖNYV
OLYAN INFORMÁCIÓKAT ÉS UTASÍTÁSOKAT TARTALMAZ, AMELYEK BETARTÁSA
BIZTOSÍTJA A FELHASZNÁLÓ SZÁMÁRA A MULTIMÉTER BIZTONSÁGOS
HASZNÁLATÁT.
ÁLTALÁNOS
LEÍRÁS
A 94W104 multimétert az
IEC-61010 európai szabványnak megfelelően
tervezték és gyártották.
Megfelel a III. kategória (CAT III 300V)
követelményeinek, ami azt jelenti, hogy a készüléket olyan elektromos
áramkörökben végzett mérésekre szánják, amelyek
közvetlenül egy dugón
keresztül csatlakoznak egy kisfeszültségű hálózathoz (
elektromos aljzattal). Ez
egy II. elektromos védelmi osztályú műszer.
Túlterhelés elleni védelemmel
rendelkezik (250mA/300V és 10A/300V). Jelzi a mérési tartomány túllépését, az
egyenfeszültség polaritását
és a multimétert tápláló akkumulátor lemerült
állapotát. Felhasználható: A következőkhöz:
•
a váltakozó feszültség effektív értékének mérése
•
egyenfeszültségi értékek mérése
•
egyenáramú értékek mérése
•
ellenállásmérések
•
félvezető diódák vizsgálata
• akkumulátor
tesztelés

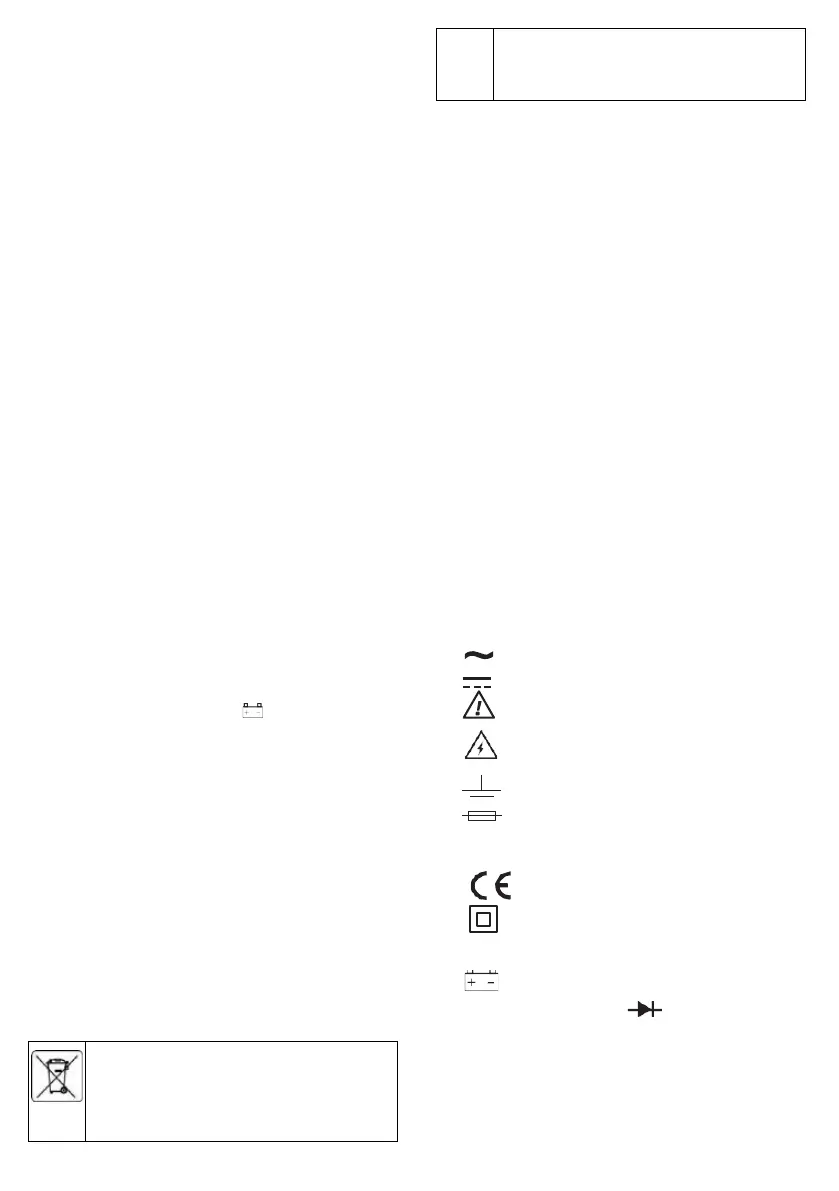

AZ ELEKTROMOS SZIMBÓLUMOK JELENTÉSE
Váltakozó áram (AC)
Egyenáram (DC)
Fontos biztonsági megjegyzés a
használati utasításban
Vigyázat! Elektromos áramütés veszélye. Legyen
óvatos
Földelő
biztosíték
Az uniós irányelveknek való megfelelés
a készülék II. szigetelési osztályba tartozik -
kettős/megerősített
szigeteléssel védett.
A tápegység akkumulátora lemerült
OL
Mérési tartomány túllépve
Szilárd
dióda
BIZTONSÁGI
UTASÍTÁSOK
Az áramütés és/vagy súlyos sérülés elkerülése érdekében
tartsa be a multiméterrel való munkavégzésre vonatkozó alábbi utasításokat:
•
A multiméter használata előtt olvassa el figyelmesen a kezelési útmutatót,
és kövesse az abban foglalt utasításokat.
•
Tartsa a multimétert gyermekek elől elzárva.
