TOPP C15 Series User Manual

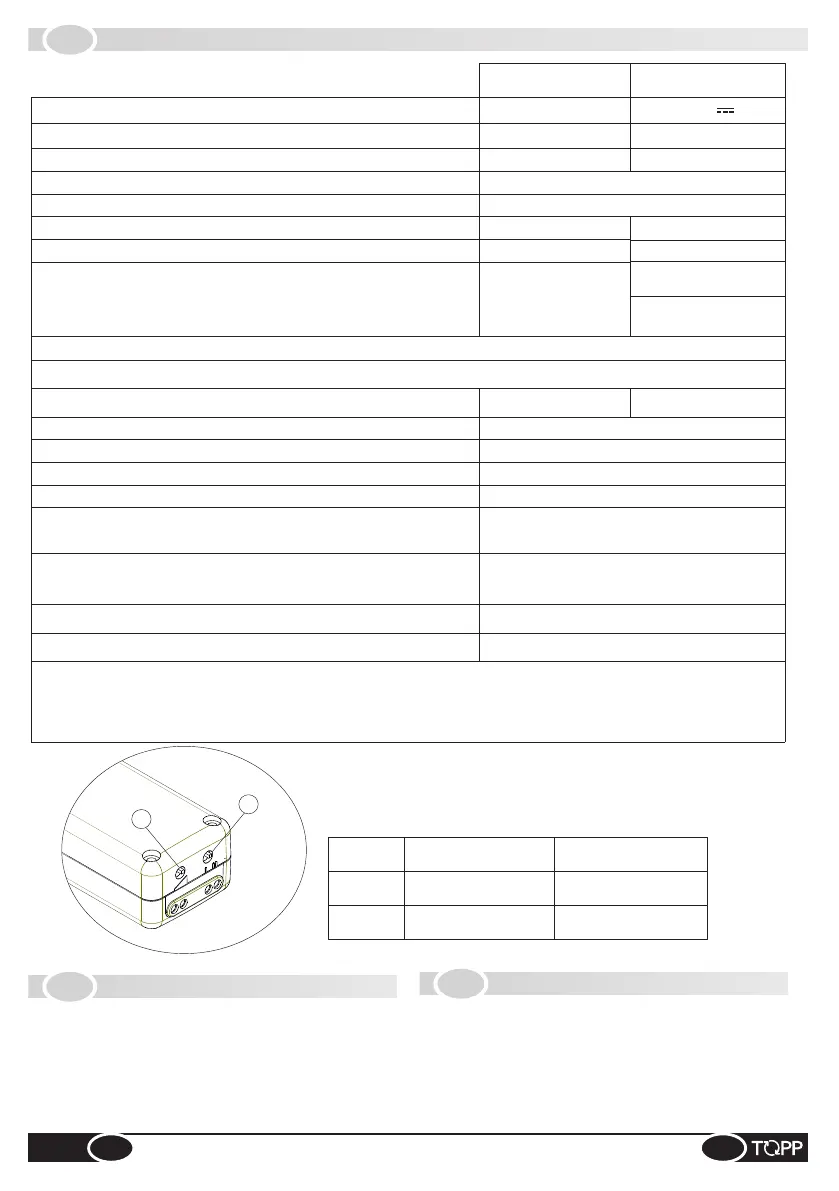

Nella Tab. 1 vengono riportati i dati tecnici che caratterizzano
l’attuatore.
230 V ~ 50 Hz
C15/230V
0,12 A
300 N
200 N
8 mm/s
15 s
C15/24V
0,43 A
7,5 mm/s
16 s
Tensione d’alimentazione
Assorbimento
Potenza assorbita a carico
Forza di spinta
Forza di trazione
Velocità di traslazione a vuoto
Durata della corsa a vuoto ( mm)135
24 V
(1)
Altezza minima del serramento (mm)
Fine corsa: Elettronico in apertura. Ad assorbimento amperometrico in chiusura
Protezione contro scosse elettriche
(3)
Tipo di servizio S
2
Classe II
4 min
Temperatura di funzionamento
Grado di protezione dispositivi elettrici
Regolazione dell'attacco al serramento
Collegamento elettrico in parallelo di più attuatori su
una stessa finestra
Collegamento elettrico in parallelo di più
attuatori su finestre diverse
Peso attuatore completo di staffe
Peso lordo
(1)
Distanza dall’attuatore alla cerniera di apertura del serramento
(2)
Tolleranza sulla precisione dell’intervento del fine corsa in uscita: +/- 2 cm
(3)
Servizio di durata limitata secondo EN 60034
- 5 ºC + 50 ºC
IP 30
NO
Si
(vedi schema elettrico)
NO
0,97 kg
1,15 kg
Classe III
Tab.1
3.3
DATI TECNICI
9 W
25 W
-
+
1
2
1) Switch l=120 mm
Switch ll=240 mm
Dip
switch
Min
(-)
Max
(+)
150 N
100 N
200 N
300 N
2) Dip switch di potenza
Forza di spinta
Forza di trazione
5
IT
ISTRUZIONI PER L’ISTALLAZIONE E L’USO
C15
200
Sporgere
Vasistas
350
3.4
DESTINAZIONE D’USO
L’attuatore è stato progettato e realizzato
esclusivamente per effettuare tramite un dispositivo
di comando, l’apertura e la chiusura di finestre a
sporgere, a vasistas, verticali, a bilico e di lucernari.
3.5
LIMITI D’SO
L’ a ttu a t o r e è st a t o p r o g ett a t o e re a l i zza t o
esclusivamente per la destinazione d’uso riportata al
par.3.4, pertanto è assolutamente vietato ogni altro tipo
di impiego e utilizzo, al fine di garantire in ogni momento
la sicurezza dell’installatore e dell’utilizzatore e
l’efficienza dell’attuatore stesso.
(2)
Lunghezza corsa di esercizio / Operation stroke length
I=120mm II=240mm
