FUERZAS DE TRACCIÓN DEL CABLE
Fuerzas de tracción del cable
Esta sección brinda explicaciones e ilustraciones detalladas de las fuerzas que se generan durante la
tracción del cable. Estas explicaciones se basan en los conceptos presentados en la última sección, "Teoría
de la tracción".

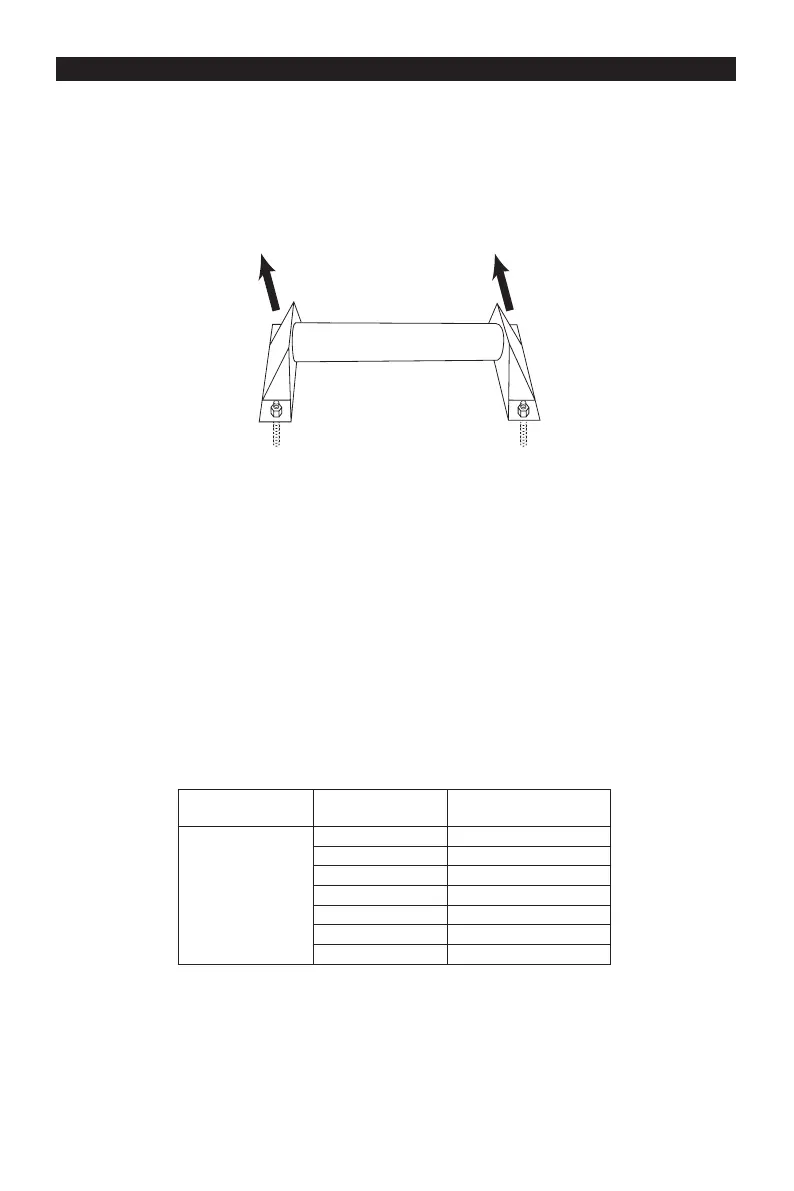

En el sistema de anclaje del tirador de cables
El tirador de cables ejercerá su fuerza de tracción máxima sobre el sistema de anclaje del tirador de cables.
Es extremadamente importante que el sistema de anclaje pueda soportar esta cantidad de fuerza. Consulte
el manual de instrucciones suministrado con su sistema de anclaje para una configuración o instalación
apropiadas.
A nivel del cabrestante
El cabrestante actúa como un multiplicador de fuerzas. El operador ejerce una pequeña cantidad de tensión,
o fuerza de extensión, sobre la cuerda; el cabrestante multiplica esta fuerza para tirar del cable.
La fuerza resultante depende del número de veces que la cuerda está enrollada alrededor del cabrestante,
como se muestra en la siguiente fórmula.
Fuerza de tracción = Fuerza de extensión x e0.0175μø
Dónde:
e = el logaritmo natural, o 2,7183
μ = el coeciente de fricción entre la cuerda y el cabrestante *
Ø = el número de grados de vueltas de cuerda alrededor del cabrestante
* El valor promedio del coeciente de fricción cuando la cuerda compuesta de doble trenzado se tracciona
sobre un cabrestante seco y limpio es 0,125.
La siguiente tabla se basa en la fórmula anterior.
La entrada, o fuerza de extensión, es constante a 44,5 N (10 lb.). El aumento del número de vueltas
incrementa la fuerza de tracción.
Esta tabla muestra cómo el cabrestante actúa como multiplicador de fuerzas. Debido a que el coeciente
de fricción depende de la condición de la cuerda y el cabrestante, esta fórmula no puede determinar una
cantidad exacta de fuerza de tracción.
Fuerza de
extensión
Número de
vueltas de
Fuerza de tracción
44,5 N
(10 lb)
1 93,4 N (21 lb)
2 213,5 N (48 lb)
3 474,9 N (106 lb)
4 1043,8 N (233 lb)
5 2293,7 N (512 lb)
6 5048,9 N (1127 lb)
7 11,1 KN (2478 lb)
