Efter slipningen av primärfaserna, fram-
flyttas borrhållaren till ett andra anslag S
för slipning av sekundärfaserna, som ger
borren en 4-fasettspets.
Borren slipas till en 4-fasettspets.
Primärfaserna P och Sekundär-
faserna S möts i centrum och bildar
en spets.
Borrhållaren är precisionstillverkad och
består av två identiskt lika delar. Borren
blir exakt centrerad och båda skären
slipas alltid exakt lika.

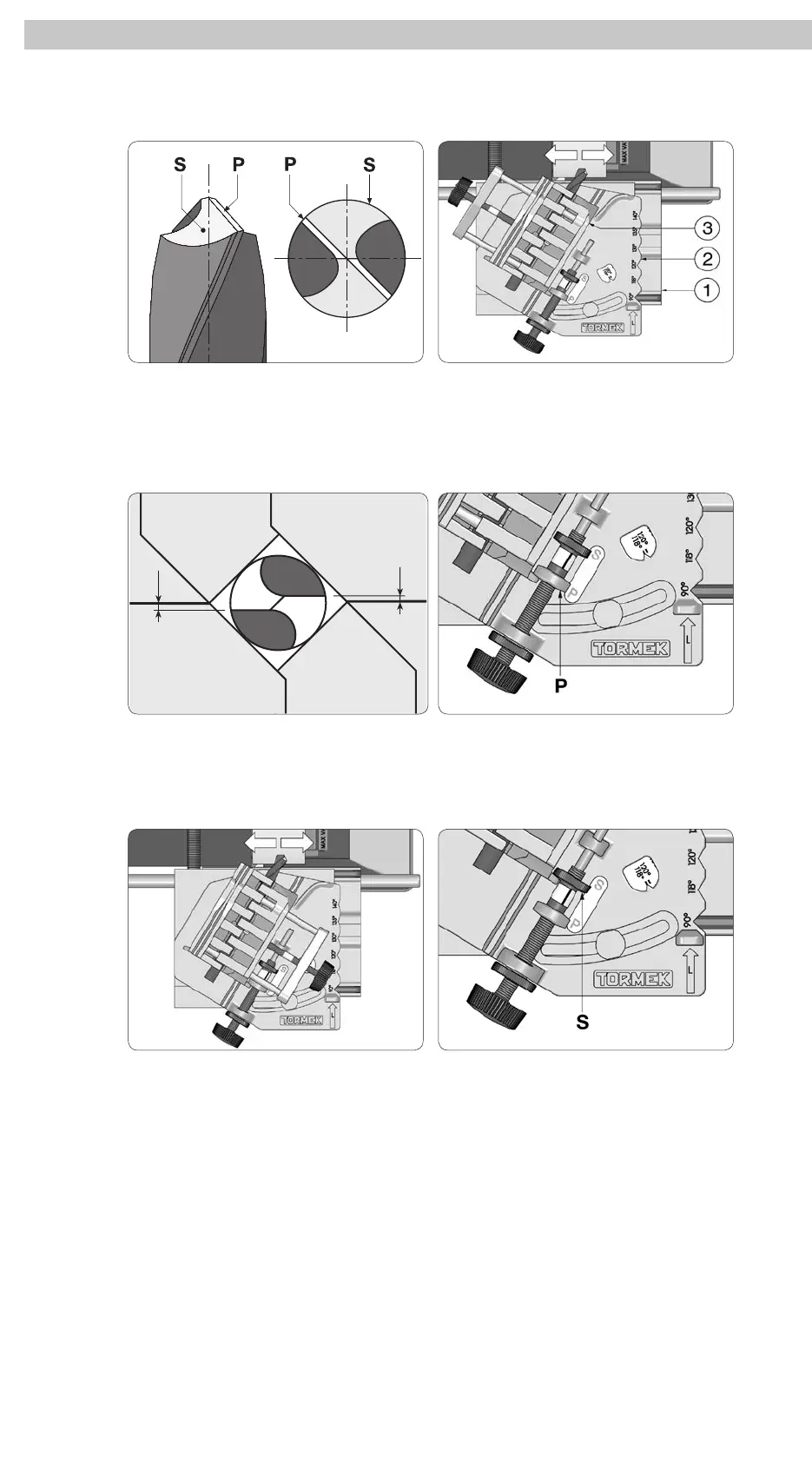

Borren monteras i en borrhållare (3) på
en styrplatta (2), som i sin tur löper på
en basplatta (1). Man för borren tvärs
över slipstenen – slipningen sker då
alltid på stenens högsta punkt.
Slipdjupet för de första slipfaserna
bestäms av en ställskruv, som har ett
anslag P. Dessa första faser kallas
primärfaser.
Efter slipning av den ena primärfasen
vändes borrhållaren 180° och den andra
slipas exakt lika. Nu är de båda primär-
faserna slipade.
Så fungerar jiggen
