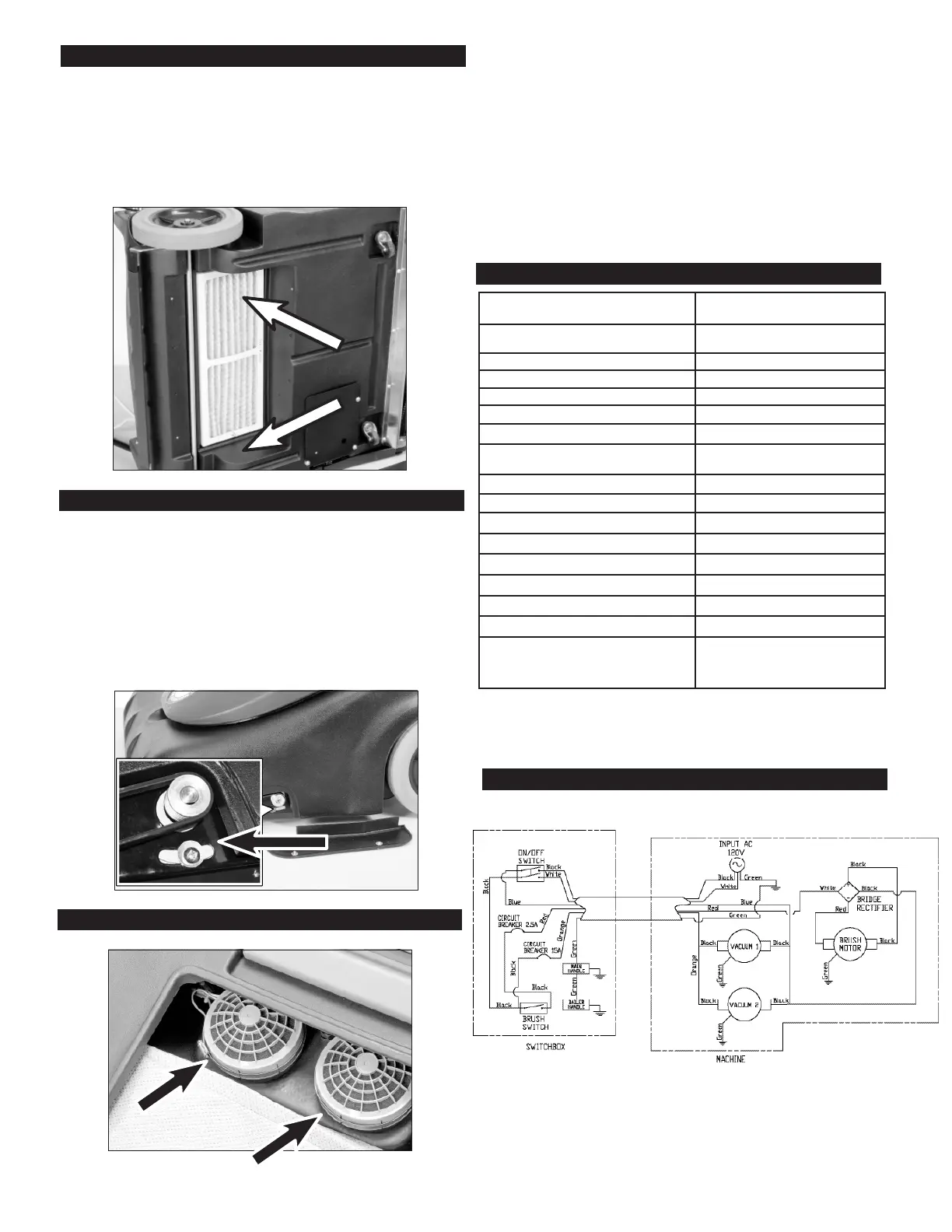

Tornado 93030 - Ajuste y Cambio de la Correa; Cambio del Filtro de Escape; Diagrama Electrico; Especificaciones de la Máquina

15
CAMBIO DEL FILTRO DE REEMPLAZO
1. Apague y desenchufe la aspiradora.
2. Gire la máquina con cuidado sobre uno de sus lados y retire la tapa de
reemplazo de la parte de abajo de la máquina.
3. Retire las dos tuercas que mantienen el filtro en la máquina.
4. Cambie el filtro, colóquelo en la posición adecuada y ajuste las tuercas.
5. Instale nuevamente la tapa de reemplazo.
*Cambie el filtro de reemplazo cada 6 meses.
AJUSTE Y CAMBIO DE LA CORREA
1. Apague y desenchufe la aspiradora.
2. Retire la tapa de la correa que se encuentra del lado izquierdo
de la máquina.
3. Afloje los tornillos que ajustan la correa en la abrazadera del motor.
4. Retire la correa.
5. Instale la nueva correa y reubique el motor para que no quede floja.
6. Un vez lograda la tensión correcta, ajuste los tornillos de fijación
al motor.
7. Vuelva a colocar la tapa de la correa que se encuentra del lado
izquierdo de la máquina.
FILTROS DEL MOTOR DE LA ASPIRADORA
DIAGRAMA ELÉCTRICO
FILTROS DEL MOTOR DE LA ASPIRADORA
1. Apague y desenchufe la aspiradora.
2. Ubique el mango en la posición de operación normal.
3. Abra la tapa de la aspiradora de área de cobertura más amplia y
apóyela sobre el mango.
4. Retire la sujeción con un destornillador para lograr acceder al filtro.
5. Quite la tapa plástica que cubre el motor.
6. Retire el sujetador plástico que se encuentra en la tapa.
7. Cambie los filtros y coloque los nuevos en sus posiciones originales.
8. Vuelva a colocar el sujetador plástico en la tapa.
9. Vuelva a instalar la tapa sobre el motor.
10. Coloque de nuevo la sujeción.
*Cambie los filtros del motor de la aspiradora cada 6 meses.
Modelo 93030
93031
Voltaje / Frecuencia
120 V ~ / 60 Hz
230V/60Hz
Clasicación del motor 1 512 W / 12,6 A
Clasicación del motor del cepillo 1/4 hp / 2 A
Consumo de potencia total 14 A
Capacidad de la bolsa – seca 45,5 cuarto de galón / 43 l
Caudal de aire 226 cfm / 384 m
3
/h
Aspiradora – elevación del agua
en el oricio sellado
71 pulgadas / 1804 mm
Filtrado – HEPA
99,97% a 0,3 micrones
Vibración en los controles < 2,5 m/s
2
Ancho del cepillo 30 pulgadas / 762 mm
Longitud del cable 75 pies / 23 m
Peso (sin el cable) 74 libras / 33,6 kg
Nivel de ruido 69,9 dB(A)
Clase de construcción I
Protección IP20
Dimensiones de la máquina
Plegada: 33 X 31 X 19 pul-
gadas
Posición de operación:
ESPECIFICACIONES DE LA MÁQUINA
ESPAÑOL
