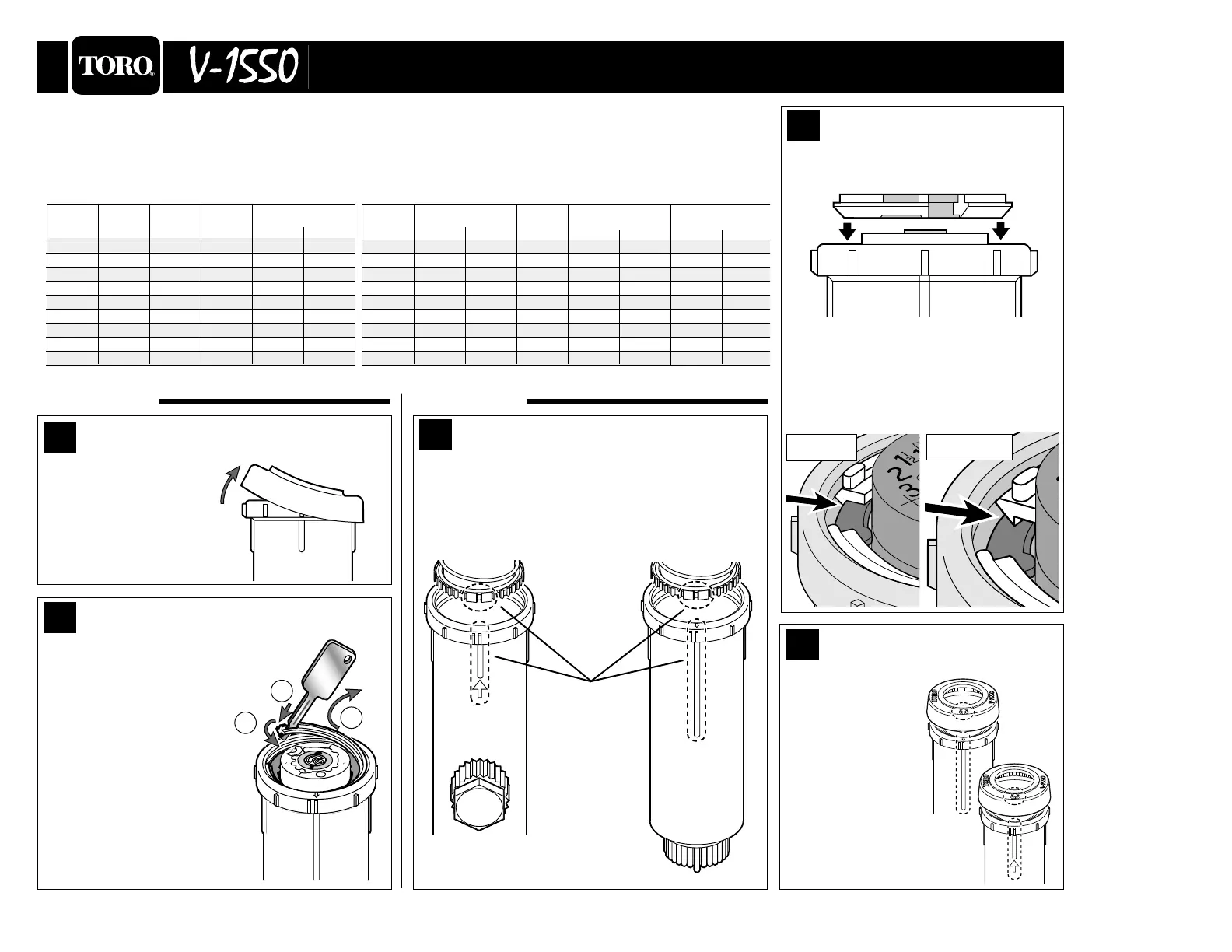

CARACTÉRISTIQUES & INSTRUCTIONS DE MAINTENANCE
Caractéristiques • Pression : 1,8 à 5,3 kg/cm
2
( 25 à 75 psi) (172,4 à 517,1 kPa) • Trajectoire de la buse : 7° à 25°
• Pression optimale : 3,5 kg/cm
2
(50 psi) (344,8 kPa) • Raccordement : Taraudage :
3
/4"
• Réglage de l’arc : 40° à 360° (modèles réglables)
Régl.
débit Pression Portée Débit Taux de précipitation*
GPM PSI pieds GPM ▲ “/hr ■ “/hr
1 50 31 1,34 0,13 0,13
1,5 50 33 1,67 0,14 0,15
2 50 37 2,63 0,18 0,19
3 50 38 3,44 0,22 0,23
4 50 41 4,56 0,25 0,26
4,5 50 42 5,14 0,27 0,28
6 50 47 6,90 0,29 0,30
8 50 48 8,41 0,34 0,35
9 50 48 9,40 0,37 0,39
* Le taux de précipitation est calculé à 55 % du diamètre de la trajectoire pour un espacement triangulaire, et à 50 % pour un espacement en carré.
Regl.
débit Pression Portée Débit Taux de précipitation*
l/mn kg/cm
2
kPa mètres l/m m
3
/h ▲ mm/hr ■ mm/hr
4 3,5 344,8 9,4 5,0 0,30 3,26 3,42
6 3,5 344,8 10,0 6,3 0,38 3,59 3,76
8 3,5 344,8 11,2 10,0 0,60 4,53 4,74
11 3,5 344,8 11,5 12,9 0,78 5,57 5,84
15 3,5 344,8 12,4 17,2 1,03 6,35 6,65
17 3,5 344,8 12,7 19,3 1,16 6,82 7,14
23 3,5 344,8 14,3 26,0 1,56 7,31 7,66
30 3,5 344,8 14,6 31,6 1,90 8,54 8,95
34 3,5 344,8 14,6 35,4 2,12 9,54 10,00
Performance de l’arroseur avec une trajectoire de 25°
Installez le circlips
1. Placez le circlips dans son logement,
côté biseauté vers le bas.
ATTENTION : le circlips doit être correcte-
ment placé dans la rainure du logement et
par rapport à l’anneau gris de verrouillage
pour assurer la solidité du montage de
l’ensemble mécanisme/ porte-buse dans
le corps (voir l’illustration ci-dessous).
2
Correct
Incorrect
Installezlecouverclede
protection en
caoutchouc
1.
Pour les modèles
réglables, alignez la
flèche du couvercle
sur les repères
d’alignement, comme
indiqué ci-contre.
2.
Enfoncez fermement
le couvercle sur le
bord du corps.
3
Démontage
Remontage
Retirez le circlips
1. Insérez l’outil Toro dans la fente du
circlips jusqu’à l’enfoncement de
l’anneau gris de verrouillage situé
sous le circlips.
2. Tout en tournant l’outil,
dégagez le circlips de son
logement.
3. Faites sortir le circlips par un
mouvement de torsion.
4. Sortez l’ensemble mécanisme/
porte-buse du corps.
2
Retirez le couvercle de
protection en
caoutchouc
• Saisissez le bord inférieur
du couvercle en caout-
chouc et dégagez celui-ci
du corps de l’arroseur
comme indiqué ci-contre.
1
2
3
Installez l’ensemble
mécanisme/porte-buse
1. Pour conservez l’alignement de la partie gauche de
l’arc d’un modèle réglable, positionnez les repères
d’alignement comme indiqué ci-contre.
2.
Insérez l’ensemble mécanisme/porte-buse dans le corps.
1
