Durchfluß- Durch-
Einstellung Druck messer Durchfluß Niederschlagsmenge*
L/Min Bar Meter L/min ▲ mm/Std. ■ mm/Std.
1 50 31 1,34 0,13 0,13
1,5 50 33 1,67 0,14 0,15
2 50 37 2,63 0,18 0,19
3 50 38 3,44 0,22 0,23
4 50 41 4,56 0,25 0,26
4,5 50 42 5,14 0,27 0,28
6 50 47 6,90 0,29 0,30
8 50 48 8,41 0,34 0,35
9 50 48 9,40 0,37 0,39
* *Die Niederschlagsmengen wurden für 55% des Durchmessers beim Dreieckverband und 50% des Durchmessers beim Viereckverband berechnet.
Durchfluß- Durch-
Einstellung Druck messer Durchfluß Niederschlagsmenge*
l/mn kg/cm
2
kPa m l/mn m
3
/Std. ▲ mm/Std. ■ mm/Std.
4 3,5 344,8 9,4 5,0 0,30 3,26 3,42
6 3,5 344,8 10,0 6,3 0,38 3,59 3,76
8 3,5 344,8 11,2 10,0 0,60 4,53 4,74
11 3,5 344,8 11,5 12,9 0,78 5,57 5,84
15 3,5 344,8 12,4 17,2 1,03 6,35 6,65
17 3,5 344,8 12,7 19,3 1,16 6,82 7,14
23 3,5 344,8 14,3 26,0 1,56 7,31 7,66
30 3,5 344,8 14,6 31,6 1,90 8,54 8,95
34 3,5 344,8 14,6 35,4 2,12 9,54 10,00
Regnerleistung bei 25°– Strahlanstieg

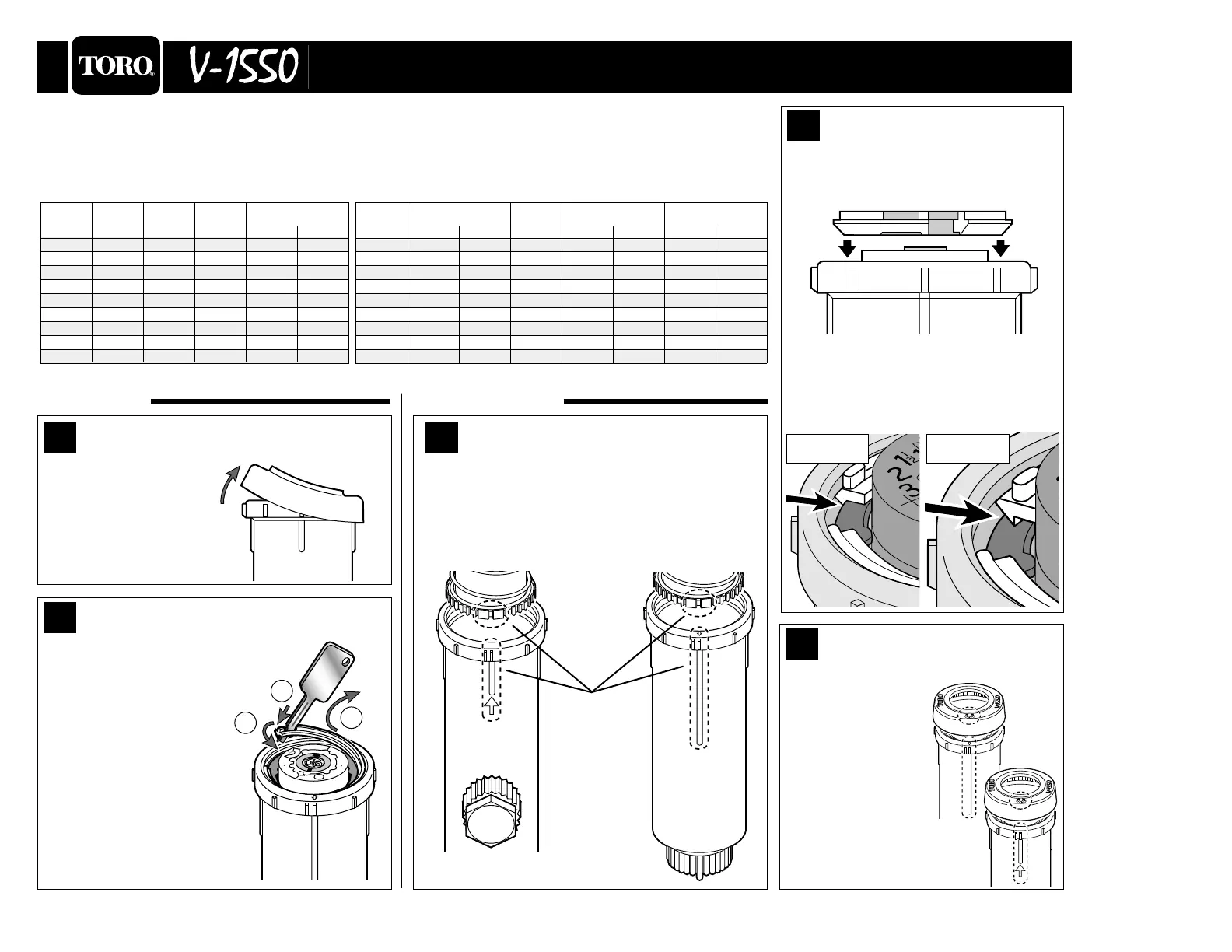

Installieren des
Sprengrings
1. Den Sprengring mit der abge-
schrägten Seite nach unten in den
Regnerkörper legen.
ACHTUNG: Der Sprengring muß mit dem
grauen Verschlußring wie gezeigt richtig in
der Regnerkörperrille installiert werden,
um die Arretierung des Montagesatzes zu
gewährleisten.
2
Richtig
Falsch
Installieren der Gummi-
abdeckung
1.
Bei Teilkreisregnern
den Pfeil auf der
Abdeckung wie
gezeigt nach den
Einstellungskerben
auf dem Regnerkörper
ausrichten.
2.
Die Abdeckung fest
auf den Rand des
Regnerkörpers
drücken.
3
Demontage
Rückmontage
Entfernen des Sprengrings
1. Das Toro-Werkzeug in den Spren-
gringschlitz stecken, bis der graue Ver-
schlußring unter dem Sprengring
hinuntergedrückt ist.
2. Den Sprengring mit einer
Drehbewegung vom
Regnerkörper lösen.
3. Den Sprengring heraus-
drehen.
4. Den Montagesatz vom
Regnerkörper entfernen.
2
Entfernen der Gummi-
abdeckung
1. Die Gummiabdeckung
wie gezeigt an der
unteren Kante vom
Rand des Regnerkör-
pers abziehen.
1
1
2
3
Installieren des Regnermon-
tagesatzes
1. Zur Beibehaltung der linken Sektorkanteneinstellung
eines Teilkreisregners die Einstellkerben wie gezeigt
positionieren.
2. Den Regnermontagesatz in den Regnerkörper
einsetzen.
1
• Druckbereich: 1,8 - 5,3 kg/cm
2
(172,4 - 517,1 kPa)
• Optimaler Druck: 3,5 kg/cm
2
(344,8 kPa)
• Sektorenbereich: 40° - 360° (Teilkreismodelle)
• Strahlanstieg: 7° - 25°
• Einlaßdurchmesser:
3
/
4
Zoll (ca. 34 mm)
Einstellkerben
V-1550-12
V-1550-4
V-1550-12
V-1550-4
© 2000 THE TORO COMPANY • BEWÄSSERUNGSABTEILUNG FORMULAR NR.
PRINTED IN U.S.A. 368-0095 REV. E
