2 18-AD25D1-4C-EN
Installers Guide

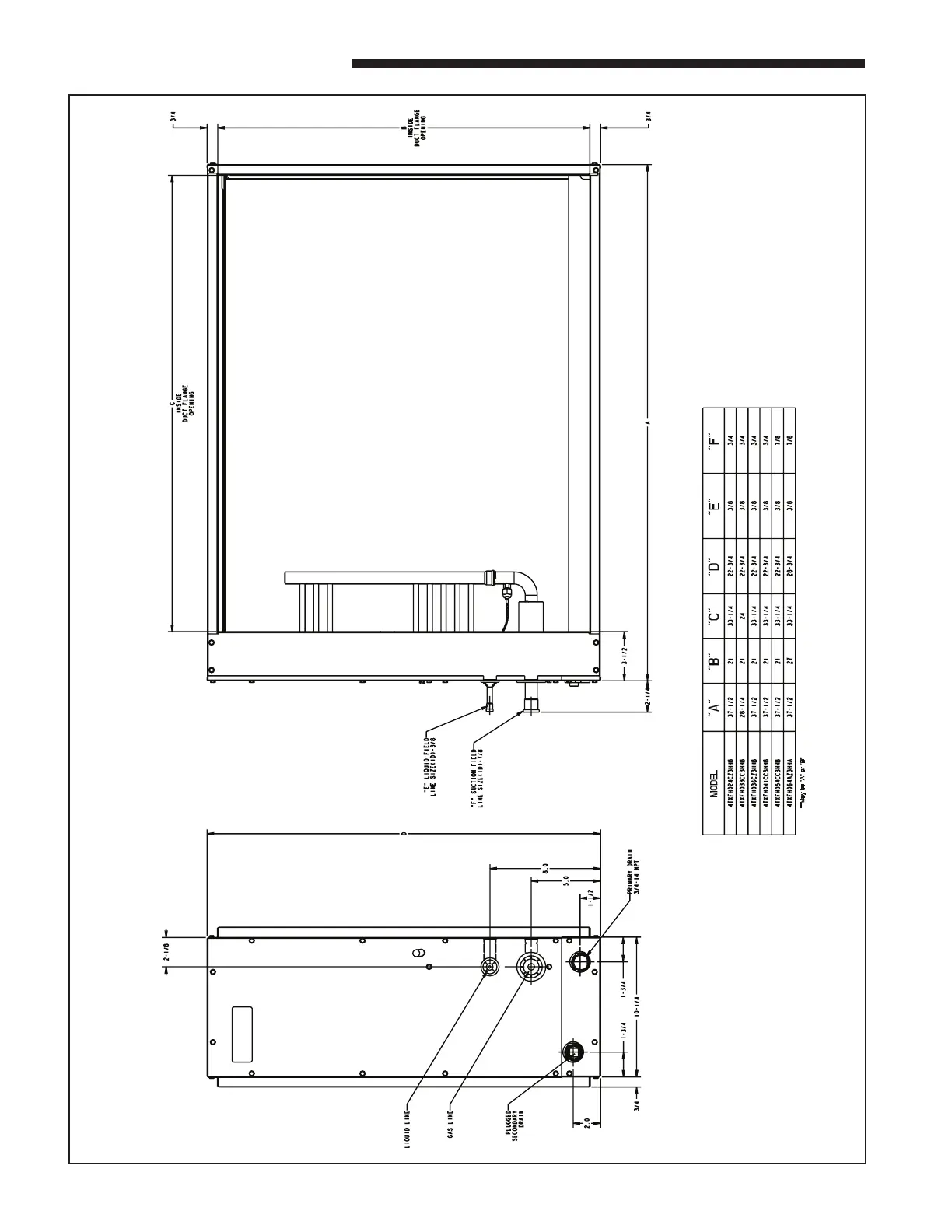

Outline Drawing - 4TXFH024CZ3HHB, 4TXFH033CC3HHB, 4TXFH036CZ3HHB, 4TXFH041CC3HHB, 4TXFH054CC3HHB, 4TXFH064AZ3HHA
All dimensions are in inches.
From Dwg. D345541 Rev. B
