CN1
1
5
2
4
6
7
8
Ingresso A+ / Channel A+
Ingresso B+ / Channel B+
1
4
5
8
2
3
7
6
3
Alimentazione 5 Vcc encoder / 5Vdc, encoder supply

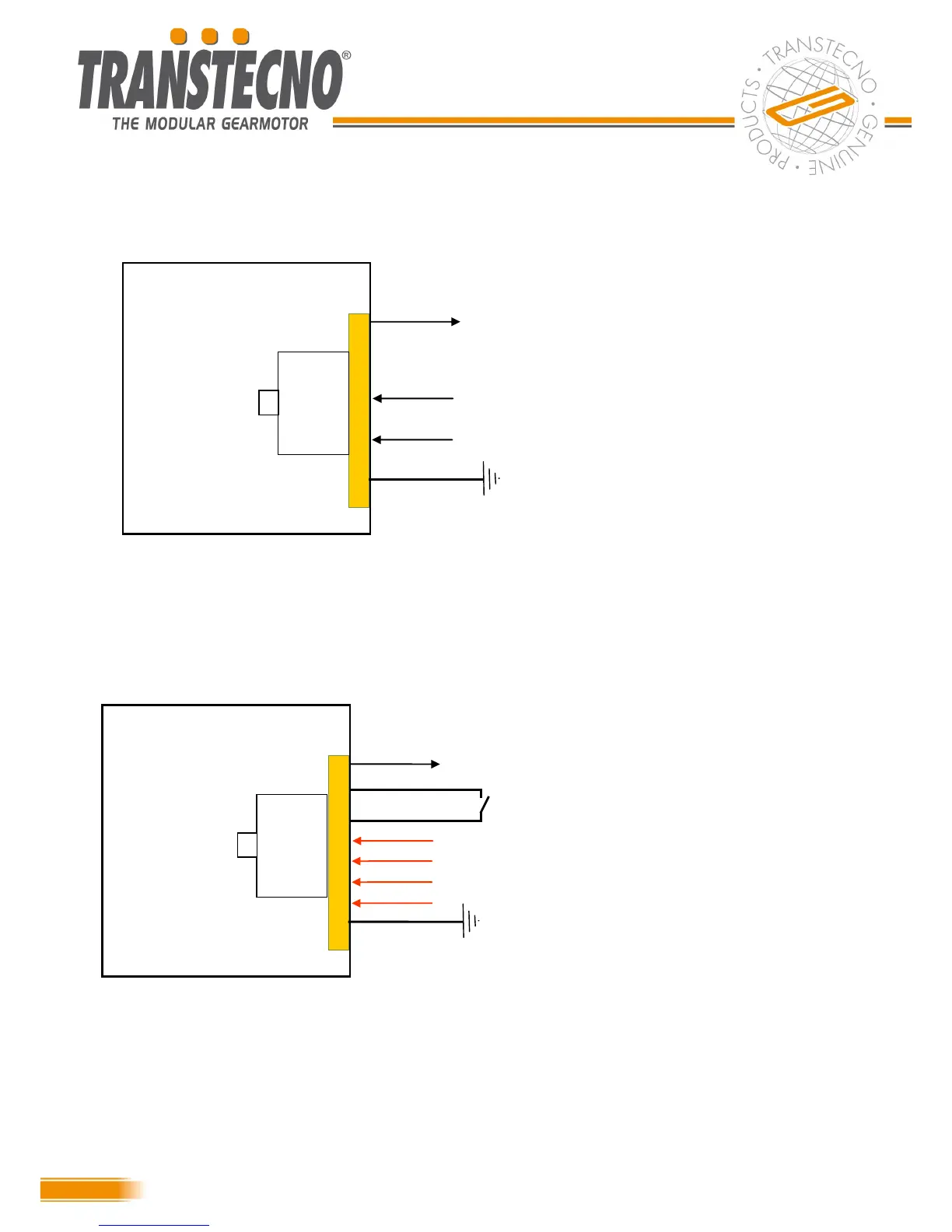

Dettaglio connettore CN1 (solo versione option) / Details of Connector CN1 (only Option version)
Gli encoder utilizzabili sono: onda quadra 0-5 Vcc push pull, o open collector PNP.
Encoders that can be used are: 0-5Vdc push pull, open collector PNP.
Dettaglio connettore CN3 / Details of Connector CN3
In rosso sono segnati i pin disponibili solo nelle versioni option. Pins in red are available only
in option version.
Relé: Normalmente aperto.
Relé 1 = segnalazione allarmi
Relays: Normally open
Relay 1 = alarm signal
CN3
1
5
2
4
6
7
8
OUT 3-
OUT 2-
OUT 2+
OUT 1-
1
4
5
8
2
3
7
6
3
OUT 1+
OUT 3+
Alimentazione +Vcc / Supply +Vdc
Relé R1 normalmente aperto: segnalazione allarmi, max
3A 250 Vca
R1 relays normally open, allarm signal, max 3 Amp
250Vac
