Atenção!
 Os martelos devem ser substituídos
por novos quando seus dois lados
estiverem gastos.
Afiação das lâminas de corte
Com o desgaste das lâminas de corte, obtém-se
uma má qualidade do corte. A afiação das lâminas
de corte deve ocorrer quando se notar que o fio de
corte (gume) estiver gasto. Afie as facas conforme
descrito a seguir:
1. Retire a tampa lateral (travamento das hastes
quadradas) (1).
2. Solte as duas porcas sextavadas e retire a proteção
da abertura para serviço (2).
3. Retire a bica de saída superior (3).
4. Gire o disco com a mão até que as facas se
encontrem na abertura de serviço (4).
5. Solte os parafusos que prendem a lâmina de corte
e retire-a (5).
3
5
1
2
4

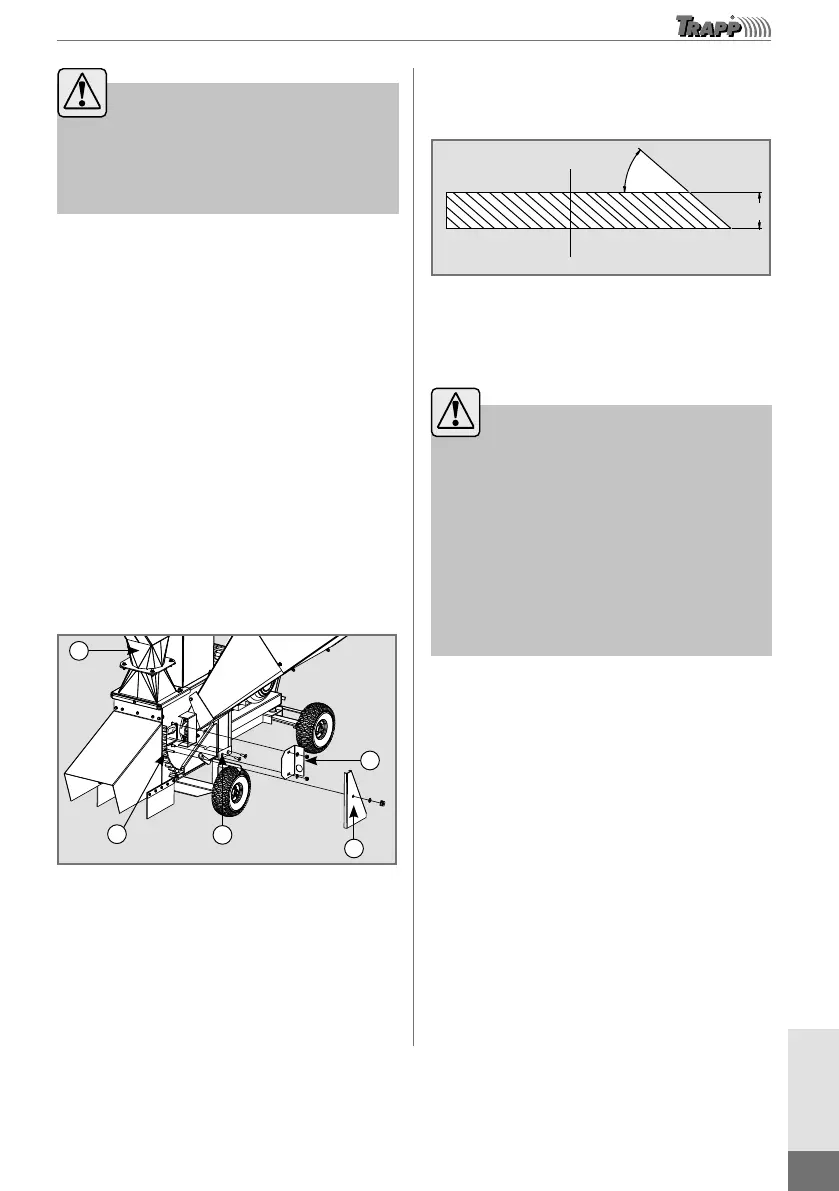

Imagem meramente ilustrativa
6. Gire o disco até a próxima lâmina de corte e repita
as instruções anteriores.
7. Faça a afiação das lâminas de corte, tomando o
cuidado de retirar a mesma quantidade de
material em cada lâmina para não prejudicar o
balanceamento do conjunto do disco e causar
consequentemente vibrações.
8. A afiação das lâminas deve ser feita com máquinas
adequadas, que garantam uma afiação correta,
respeitando o ângulo indicado na figura a seguir.
41°
6,4
Imagem
meramente ilustrativa
9. Após afiar as lâminas de corte, fixe-as novamente
e recoloque a proteção da abertura de serviço.
10. A tampa lateral e a bica de saída superior devem
ser montadas novamente.
Atenção!
 As lâminas de corte deverão
ser substituídas sempre que não
possibilitarem mais uma perfeita
aação.
 Nunca substitua somente parte do
jogo de facas. Substitua sempre o
jogo completo, para não prejudicar
o balanceamento do rotor e causar,
consequentemente, vibrações.
Ajuste da distância entre faca e
contrafaca
 Toda vez que as lâminas e a contrafaca forem
removidas (desmontagem/montagem), antes de
voltar a usar a máquina, ajuste a distância entre a
faca e a contrafaca em 1,5 mm, para isso você
poderá usar um gabarito entre a faca e a contrafaca,
com a medida desejada (Figura 1).
 Caso necessite, você poderá utilizar os calços da
contrafaca (Figura 2) para ajustar a distância em
1,5 mm para aproximar a faca da contrafaca.
 Os calços da contrafaca encontram-se junto do
conjunto manual (ver instruções a seguir).
 Toda e qualquer manutenção ou limpeza deve ser
feita com a máquina desligada.
