PORTUGUÊS
20
www.trapp.com.br
Figura 1
Imagem meramente ilustrativa
Figura 2
Imagem meramente ilustrativa

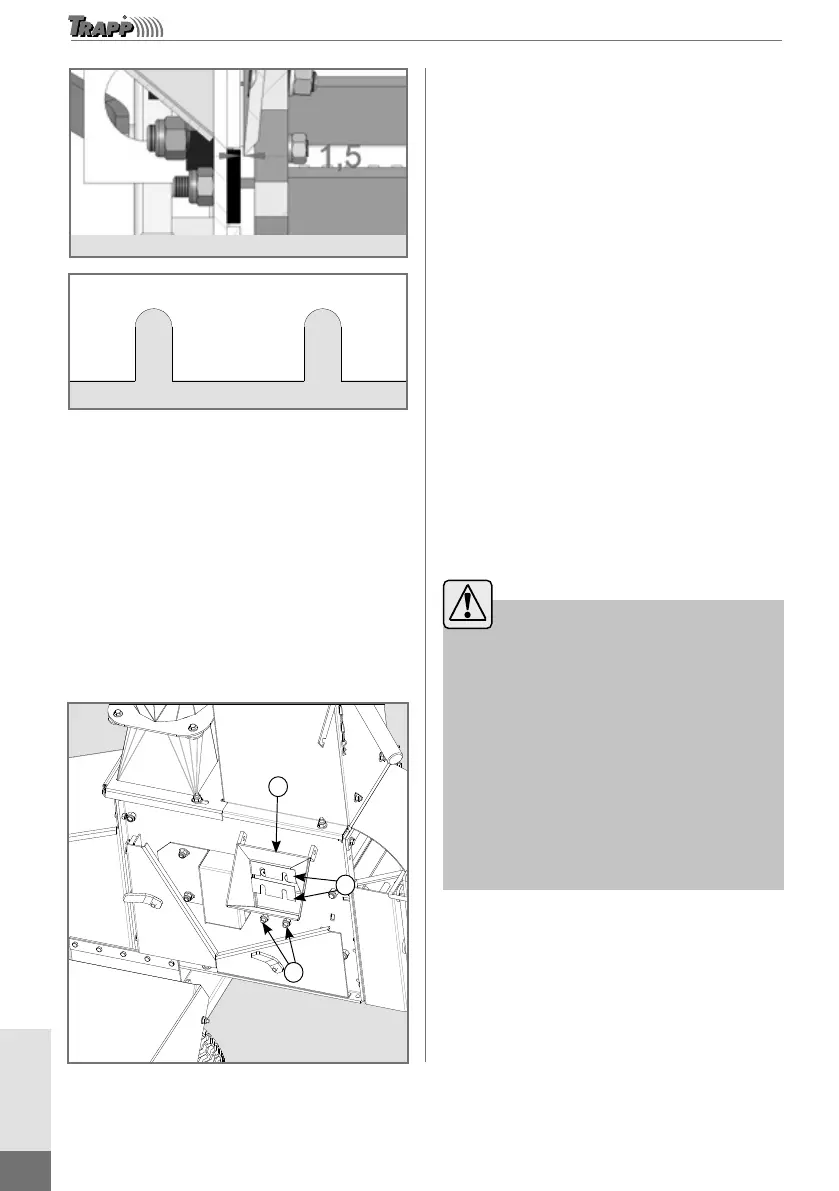

Acréscimo de calços da contrafaca
Conforme as facas forem afiadas, há a possibilidade
de acrescentar esses calços embaixo da contrafaca
horizontal, para compensar a distância entre faca e
contrafaca, perdida na afiação.
Os calços (1) podem ser utilizados separadamente
ou em conjunto, soltando levemente as porcas (2)
da contrafaca e introduzindo-os entre a chapa do
corpo e a contrafaca, conforme direção indicada no
desenho (3).
1
3
2
Imagem meramente ilustrativa
Contrafaca
As contrafacas horizontal e vertical devem ser
viradas quando apresentarem sinais de desgaste.
Após usados os dois lados, as contrafacas devem
ser substituídas.
Para retirar as contrafacas proceda da seguinte
forma:
1. Retire a proteção de correia.
2. Retire a polia e o mancal do corpo.
3. Retire a tampa de fixação do corpo.
4. Para ter acesso ao mancal do disco no outro lado
do triturador retire a proteção do mancal.
5. Retire o conjunto do disco da fixação do mancal e
após retire do corpo do triturador.
6. Retire os elementos de fixação da contrafaca
horizontal e contravertical, após este
procedimento pode removê-las para afiação ou
troca das mesmas se estiverem muito gastas. Em
seguida proceda com a montagem de todos os
componentes desmontados, seguindo a sequência
inversa.
Atenção!
Existe perigo de corte ao efetuar a
manutenção das facas e contrafacas.
Sempre que realizar qualquer
operação de limpeza ou manutenção,
utilize ferramentas corretas e
equipamentos de proteção.
Toda manutenção ou limpeza
deve ser feita com o equipamento
desligado da rede elétrica.
