Traynor Keymaster K1 - Installation de Base

11

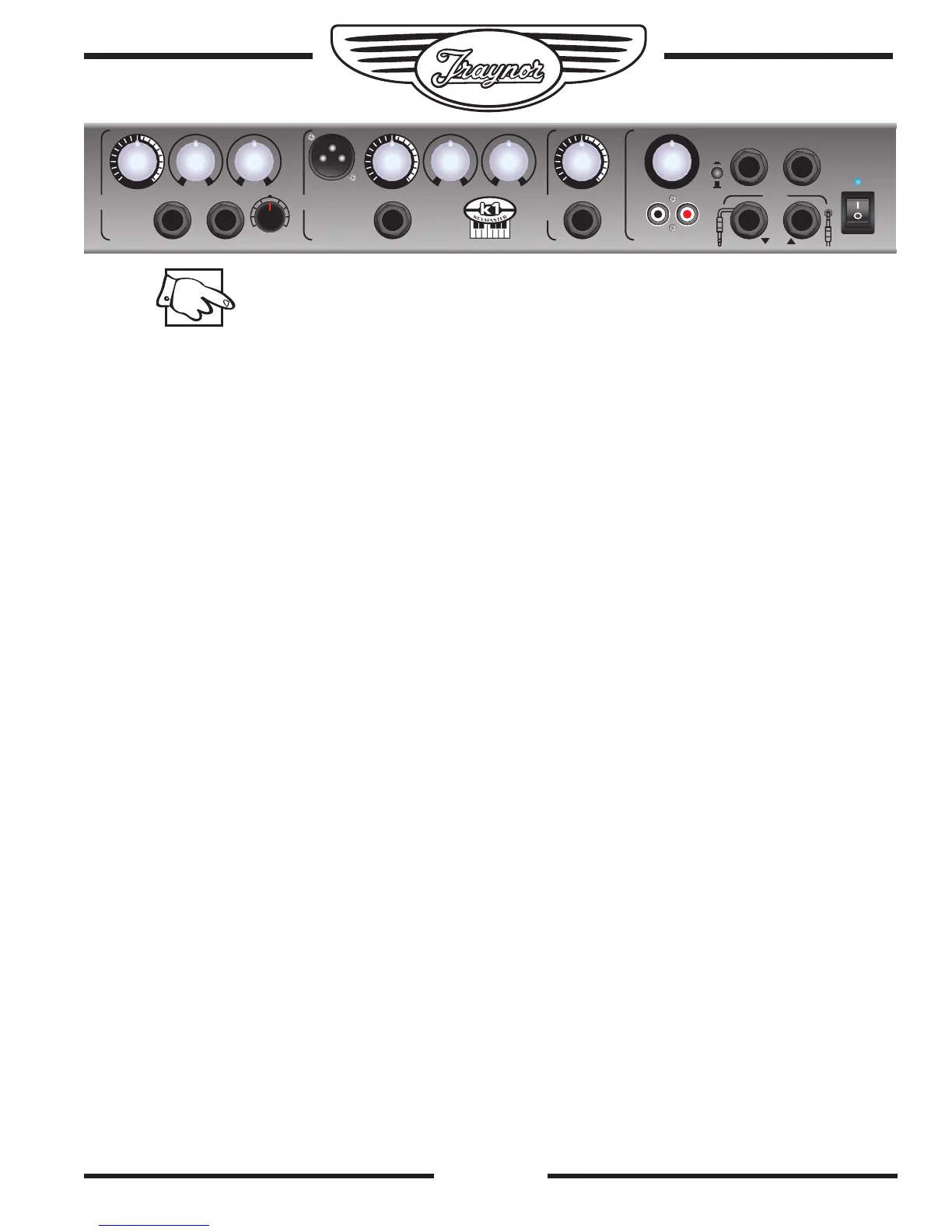

Installation de Base
1. Assurez-vous que le commutateur d’alimentation est à la position OFF et branchez le
cordon d’alimentation de votre K1 à une prise murale CA.
2. Branchez votre clavier stéréo aux entrées L/Mono et Right du canal 1. Si votre instrument
n’a qu’une sortie mono, raccordez-la à la prise d’entrée L/Mono. Dans les deux cas, vous
pouvez utiliser des câbles symétrique ou asymétrique.
3. Branchez votre deuxième instrument (mono) ou autre source de signal à la prise d’entrée
¼ pouce Mono du canal 2 (vous pouvez utiliser des câbles symétriques ou asymétriques).
Vous pouvez brancher votre microphone à la prise d’entrée XLR. Le signal du microphone
sera un peu plus fort si votre instrument n’est pas équipé d’un préamplificateur.
4. Si vous désirez être mélangé avec le système sono ou avec la console d’enregistrement,
connectez une sortie ligne mono du mixeur– ex. : Aux ou moniteur – à l’entrée canal 3
Mon(iteur) du K1 (vous pouvez utiliser des câbles symétriques ou asymétriques). Encore
une fois, cela ne sera que pour votre mélange sur la scène et le signal ne sera présent
qu’au système amplificateur / haut-parleur du K1. Le signal n’apparaîtra pas aux prises
Balanced Line Out, Stereo Phones ou Link Out. Cela préviendra la création d’une boucle
de gain entre le K1 et le mixeur.
5. Raccordez votre lecteur MP3, CD ou magnétophone à cassette aux entrées Aux.
6. Ajustez les commandes Master et celle de Gain du Canal 3 à un niveau bas et mettez
l’appareil en marche.
7. Ajustez les contrôles de gain des canaux 1 et 2 ainsi que les contrôles de tonalité Bass/
Treble tel que désiré durant le test de son.
8. Ajustez ensuite graduellement le niveau du contrôles Master et celui du Gain du Canal 3
jusqu’à l’obtention du volume désiré. L’égalisateur du canal 2 peut être utilisé pour aider à
contrôler le feedback avec le microphone. Vous n’avez qu’à réduire le niveau des aiguës
si le feedback se produit à une fréquence aiguë ou réduire le niveau des graves si le
feedback se produit à une fréquence grave.
9. Pour lier un second K1, raccordez la prise de sortie Link du premier K1 à la prise
d’entrée Link du second à l’aide d’un câble de raccordement stéréo ou symétrique ¼-
pouce PBM – à - ¼-pouce PBM. Encore une fois, des instruments additionnels ou autres
sources peuvent être raccordés à un second K1 et le signal sera reproduit par les deux
amplificateurs. Nous vous rappelons aussi que la sortie Link ne fonctionnera que si elle
est connectée à la prise d’entrée Link d’un autre K1.
10. Pour acheminer le mélange général (sans le signal du canal 3) à un mixeur de système
de sonorisation, raccordez un câble PBM – PBM à partir de la prise de sortie « Bal Line »
du K1 jusqu’à une prise d’entrée niveau ligne sur le mixeur.
Note; cette sortie est pré-Master donc le niveau du signal dans le mélange du système de
sonorisation ne pourra être contrôlé que par le mixeur. De cette façon, le contrôle Master
du K1 est seulement utilisé pour contrôler le volume du K1 sur la scène. Finalement, vous
pouvez utiliser la sortie Bal. Line du premier ou du second K1 pour acheminer le signal
au mixeur du système de sonorisation quand deux K1 sont liés (voir 9) et des instruments
additionnels sont connectés au second K1.
11. Branchez votre casque d’écoute à la prise Stéréo Phones. Le mélange du casque sera
stéréo pour les signaux d’entrées stéréo connectés aux prises du canal 1 et aux prises
Aux.. Les signaux monophoniques du canal 2 seront acheminés aux deux côtés du
casque. Les signaux du Canal 3 ne seront acheminés qu’au système d’amplificateur /
haut-parleur du K1 et non pas au casque (voir 4).
