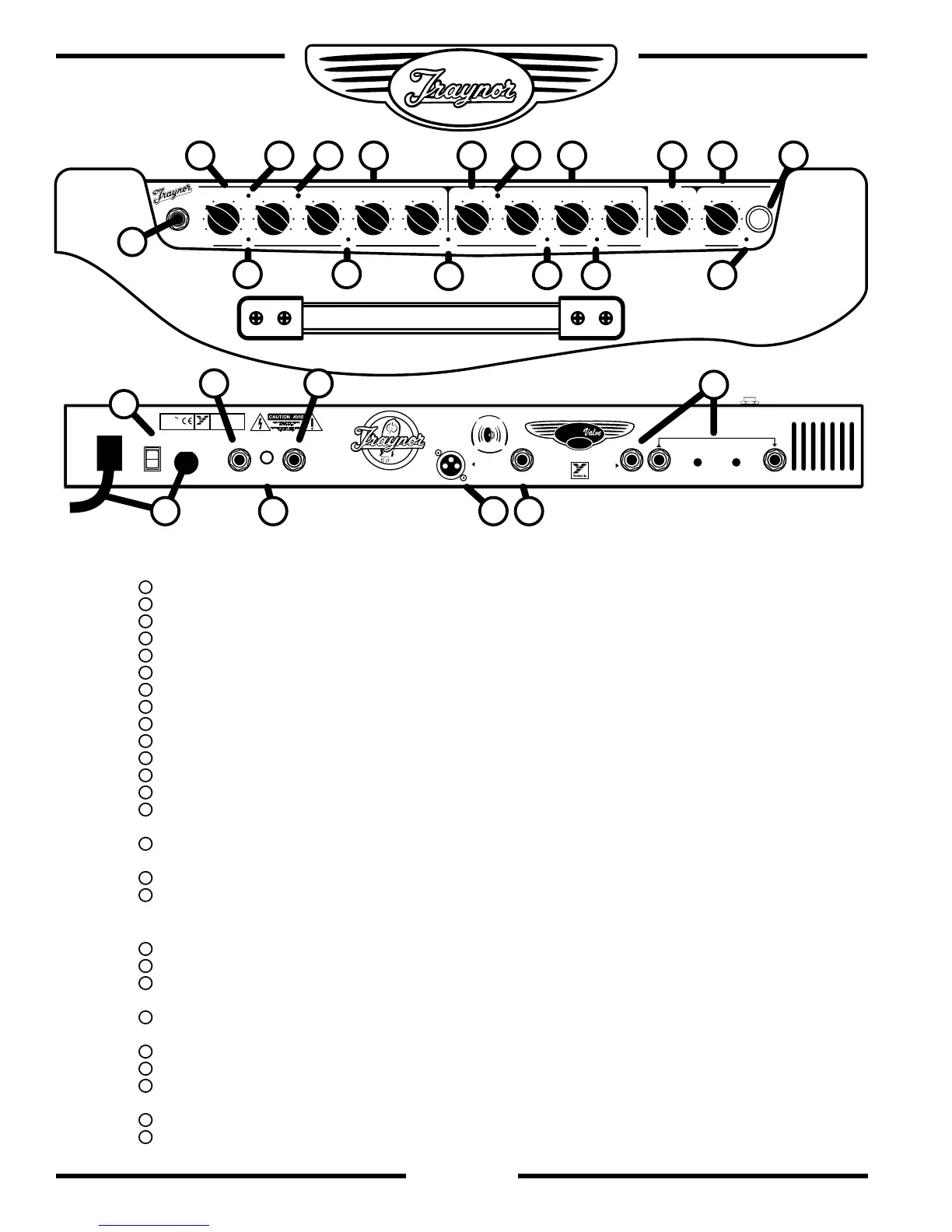

Disposition des contrôles sur le châssis
Panneau du dessus
1
Jack d’Entrée – type ¼ pouce
2
Contrôle de Gain et de Volume pour le Canal 1.
3
Commutateur Boost pour le Canal 1 – met en marche le circuit de survoltage.
4
DEL Boost – Devient rouge lorsque le circuit de survoltage est activé.
5
DEL indicatrice Canal 1 – illuminée couleur jaune lorsque le Canal 1 est actif.
6
Contrôle de tonalité pour Canal 1 – Aiguës, Médianes, et Basses.
7
Sélecteur de canal – Le Canal 1 est optimisé pour les sons saturés, le Canal 2 pour les sons clairs.
8
Contrôle de Volume du Canal 2.
9
DEL indicatrice Canal 2 – illuminée couleur verte lorsque le canal 2 est actif.
10
Commutateur de “Brightness” pour le Canal 2 – ajoute de la brillance à votre son clair.
11
Contrôle de tonalité du Canal 2 – Aiguës, Médianes, et Basses.
12
Contrôle de Master Volume – contrôle le volume des canaux saturé et clair.
13
Contrôle de Réverbération – ajuste le niveau du reverb Accutronics® pour les deux canaux.
14
Commutateur de mode d’Attente – Active le mode d’Attente (Standby) permettant de garder les
lampes réchauffées quand vous n’utilisez pas l’amplificateur.
15
Voyant à facette qui indique l’alimentation. S’illumine en rouge lorsque l’amplificateur est en mode
d’opération, en jaune quand il est en mode d’Attente (Standby).
16
Commutateur “Scoop”- Donne une plus grande profondeur à votre son saturé.
17
Commutateur “Expander”- Donne une plus grande profondeur à votre son clair.
Panneau arrière
18
Fusible et Cordon d’Alimentation
19
Commutateur d’Alimentation
20
Prises “Send” et “Rtn” (Efx/Line) – prises d’entrée et de sortie type ¼ pouce avec contrôles de
niveau indépendants pour “Send” et “Return”
21
Prise jack pour commutateur au pied qui permet de sélectionner les canaux. Utilisez un
commutateur standard double à accrochage (Pointe-Bague-Manchon)
22
Prise “Ext Speaker” – Type ¼ pouce pour la connexion des enceintes d’extension.
23
Prise “Loop Thru” – Type P-B-M pour brancher les effets à pied.
24
Prise “Direct Out” – Type XLR avec compensation “Speaker Emulator” pour connexion directe aux
consoles de mixage.
25
Prise “Headphones” – Pour brancher les écouteurs avec compensation “Speaker Emulater”
26
Bouton Speaker Defeat – Découple le signal entre l’amplificateur de puissance et les haut-parleurs.
