SPÉCIFICATIONS TECHNIQUES
1. Brancher le cordon d’alimentation du VR dans une prise VR approuvée.
2. Vérier que le temporisateur clignote et que les voyants de ligne
s’allument en vert.
3. Une fois que le voyant d’avertissement ne clignote plus (au bout de 128
secondes), vérier que le VR est alimenté.
REMARQUE : UTILISER AVEC UN RÉGULATEUR DE TENSION TRC
Si vous utilisez un dispositif de protection contre les surtensions avec un
régulateur de tension TRC (10175 ou 10176), le régulateur de tension doit
être placé entre le socle d’alimentation (courant de stationnement) et le
dispositif de protection contre les surtensions.
AVERTISSEMENT : Il est extrêmement important que les cou-
vercles de raccordement (modèle 35530 uniquement) soient
en place avant d'appliquer le courant au VR. Le non respect de
ces consignes peut causer un risque d’électrocution.
CONSIGNES D’UTILISATION
DÉPANNAGE
CARACTÉRISTIQUES MODÈLE 35530 MODÈLE 35550
Courant de fonctionnement 30 Ampères 50 Ampères
Tension de fonctionnement 120 Volts 120/240 Volts
Puissance maximale 3600 Watts 12000 Watts
3 Mode de protection contre les
surtensions
Oui, L-N, L-G,N-G
Oui, L-N, L-N, L-G,
N-G, L-L
Dissipation d’énergie 2450 Joules 3850 Joules
Courant transitoire maximum 6500A par MOV 6500A par MOV
Protection contre les surtensions /
sous-tensions
Oui Oui
Plage de tension 132/102V 132/102V
Temps de déclenchement 8-10 secondes 8-10 secondes
Déclenchement du courant neutre élevé
N/D 130%
Délai de temporisation pour le climatiseur
128 secondes 128 secondes
Protection contre la polarité inverse Oui Oui
Vérication de la tension à la terre Oui Oui
Voyant d’alimentation Oui (1 voyant de ligne) Oui (2 voyants de ligne)
Garantie 1 an 1 an
Résistant à la corrosion Oui Oui
Installation simple Oui Oui
Contacteur industriel Oui Oui
SYMPTÔME CAUSE SOLUTION
Le voyant
d’avertissement
clignote
1. Une condition de polarité
inverse ou de tension
à la terre est présente
à la source d’énergie.
2. Le dispositif de protection
contre les surtensions
est mal câblé sur le
côté de ligne.
3. Circuit de terre ouvert
sur le côté de ligne
1. Brancher le VR
à une nouvelle
source électrique.
2. Faire correspondre
les couleurs sur les
bornes aux couleurs
sur les conducteurs.
3. Brancher le VR
à une nouvelle
source électrique.
L1 et/ou L2 s’allume
en rouge ou est
éteint, et le voyant
d‘avertissement
clignote
1. Alimentation partielle
uniquement à la source
de 50 Ampères.
2. Pas de courant à la source
1. Utiliser une
nouvelle source
2. Utiliser l’alimentation
de l’inverseur ou
de la génératrice
Le voyant de
SURTENSION
est allumé
1. Le dispositif de protection
contre les surtensions
intégré a été sacrié pour
protéger votre équipement
et ne fonctionne plus
.
2. Les autres
caractéristiques
fonctionnent
encore, mais il
est recommandé
de remplacer
le dispositif
.
DIAGRAMME DES VOYANTS
MODÈLE 35530
DESCRIPTION DE
LA CONDITION
ÉTAT DU VOYANT
ALIMENTATION VR
LIGNE 1
TEMPORISATION/
ATTENTION
Conditions normales
vert désactivé activé
Condition de démarrage
activé clignotant désactivé
Polarité inversée
activé clignotant désactivé
Terre ouverte
activé clignotant désactivé
Tension à la terre
activé clignotant désactivé
Surtension ou sous-tension
rouge clignotant désactivé
Pas de courant à L1
désactivé désactivé désactivé
MODÈLE 35550
DESCRIPTION DE
LA CONDITION
ÉTAT DU VOYANT
ALIMENTATION
VR
LIGNE 1 LIGNE 2
TEMPORISATION/
ATTENTION
Conditions normales vert vert désactivé activé
Condition de démarrage activé activé clignotant désactivé
Polarité inversée activé activé clignotant désactivé
Terre ouverte activé activé clignotant désactivé
Tension à la terre activé activé clignotant désactivé
Surtension ou sous-tension
rouge rouge clignotant désactivé
Alimentation à la ligne
1 uniquement
activé rouge clignotant désactivé
Alimentation à la ligne
2 uniquement
désactivé désactivé désactivé désactivé
Pas de courant à l’entrée désactivé désactivé désactivé désactivé

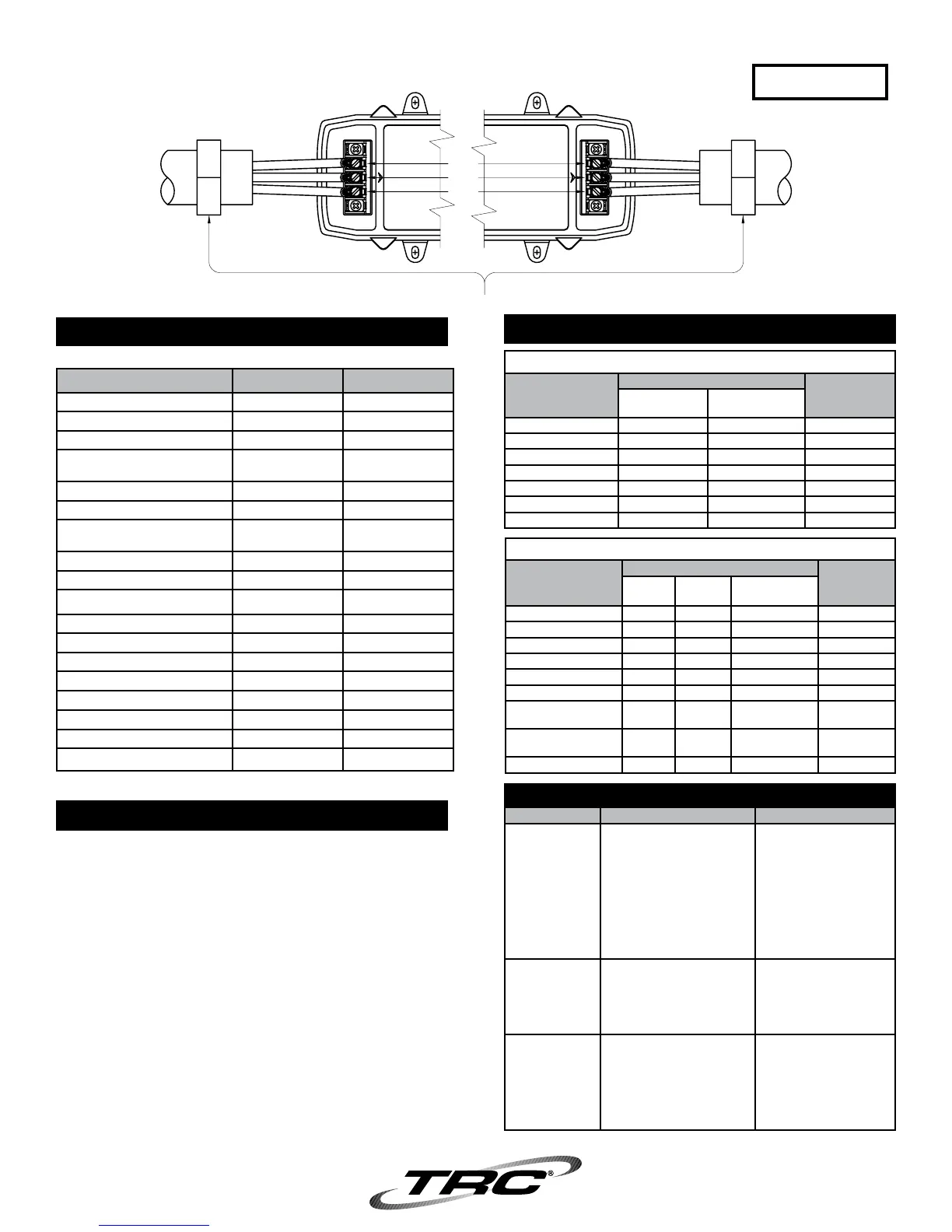

LIGNE
(ENTRÉE)
CHARGE
(SORTIE)
REMARQUE IMPORTANTE : COUPLE DE SERRAGE MAX PAR RACCORDEMENT - 7 PO-LB.
NE PAS DÉPASSER LA LIMITE.
120 V – 30 A
MODÈLE N° 35530
FIGURE 5A
NOIR
BLANC
VERT
NOIR
BLANC
VERT
NOIR
BLANC
VERT
