treesse GHOST PLUS Shadow - Freestanding Installation; Technical Space for Freestanding; Drainage System Operation

Draining valve
lato comando/impianti
control/systems side

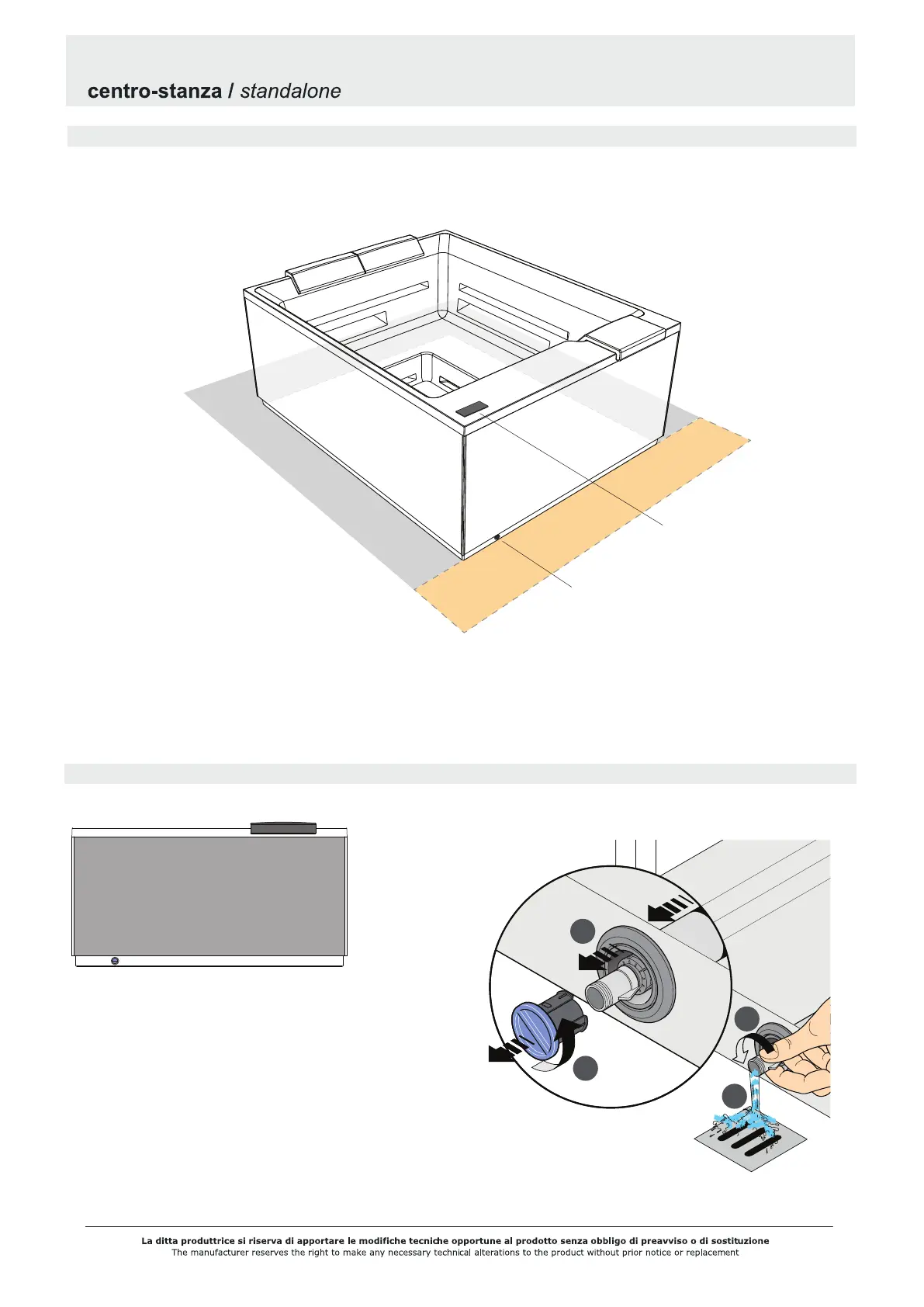

Operazioni di scarico / Drainage system
A > spazio tecnico obbligatorio di 50cm (lato impianti) / mandatory technical space of 50cm (system side)
B > spazio tecnico consigliato di 50cm per ispezione perimetrale / recommended technical space of 50cm for perimeter inspection.
cm201x162 h.82
Shadow
VALVOLA DI SCARICO
Lo svuotamento avviene effettuando le operazioni
indicate nella figura a lato:
1 - Estrarre la manopola;
2 - Svitare il tappo;
3 - Allentare la valvola di ritenuta;
4 - L’acqua fuoriesce.
Operazioni di scarico minipiscina
Installazione freestanding / freestanding installation
Draining valve
Control panel
VALVOLA DI SCARICO
A
B
PANNELLO COMANDI
4
3
1
2
2020 rev.01
