Indicateurs et connexions

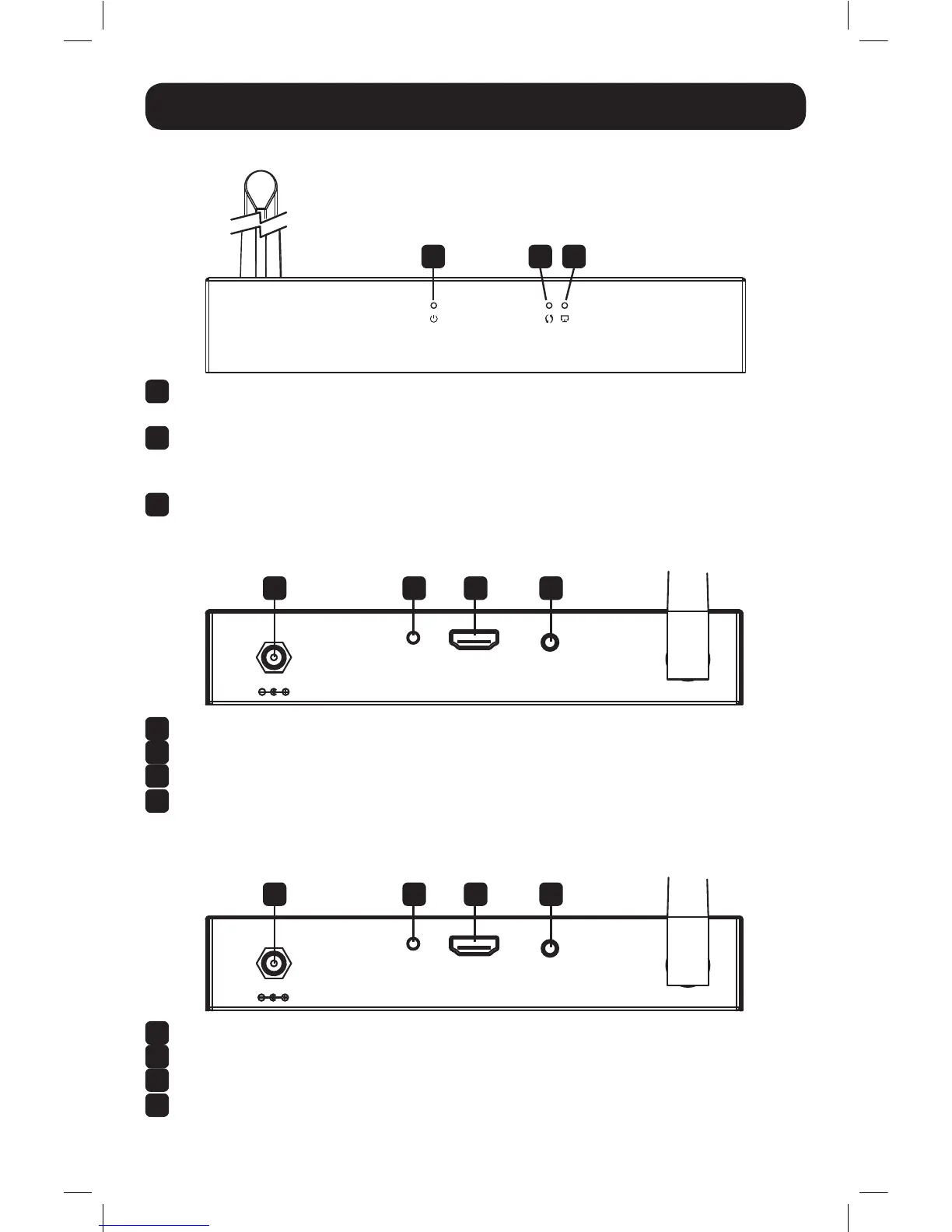

Panneau avant du récepteur (Rx) et du transmetteur (Tx) HDMI
Panneau arrière Tx HDMI
1
Voyant à DEL de tension : Ce voyant à DEL s'allume en continu en bleu lorsque
l’appareil est alimenté.
2
Voyant à DEL de transmission des données : Ce voyant à DEL s'allume en orange
et clignote lentement durant l'établissement de la connexion. Il clignote rapidement
lorsque l'appareil est connecté et que les données sont en cours de transmission.
3
Voyant à DEL de connexion : Ce voyant à DEL s'allume en continu en vert lorsqu'un
signal sans fil est connecté.
1
Entrée d'alimentation : Brancher l'alimentation externe incluse
2
Bouton de réinitialisation : Appuyer sur ce bouton pour redémarrer l'appareil.
3
Entrée HDMI : Se connecter à la source HDMI avec un câble HDMI.
4
Port IR-OUT (Tx) : Raccorder le câble IR-OUT (Tx) inclus.
Remarque : S'assurer que l'appareil source a une visibilité directe avec le transmetteur IR.
1 2 3
IR OUT
Tx
HDMI INPUTRESET
DC 5V, 3A
1 2 3 4
Panneau arrière Rx HDMI
1
Entrée d'alimentation : Brancher l'alimentation externe incluse
2
Bouton de réinitialisation : Appuyer sur ce bouton pour redémarrer l'appareil.
3
Sortie HDMI : Se connecter à l'écran HDMI avec un câble HDMI.
4
Port IR-IN (Rx) : Raccorder le câble IR-IN (Rx) inclus.
Remarque : S'assurer que le contrôle à distance de la source a une visibilité directe avec le récepteur IR.
Rx
IR INHDMI OUTPUTRESET
DC 5V, 3A
1 2 3 4
