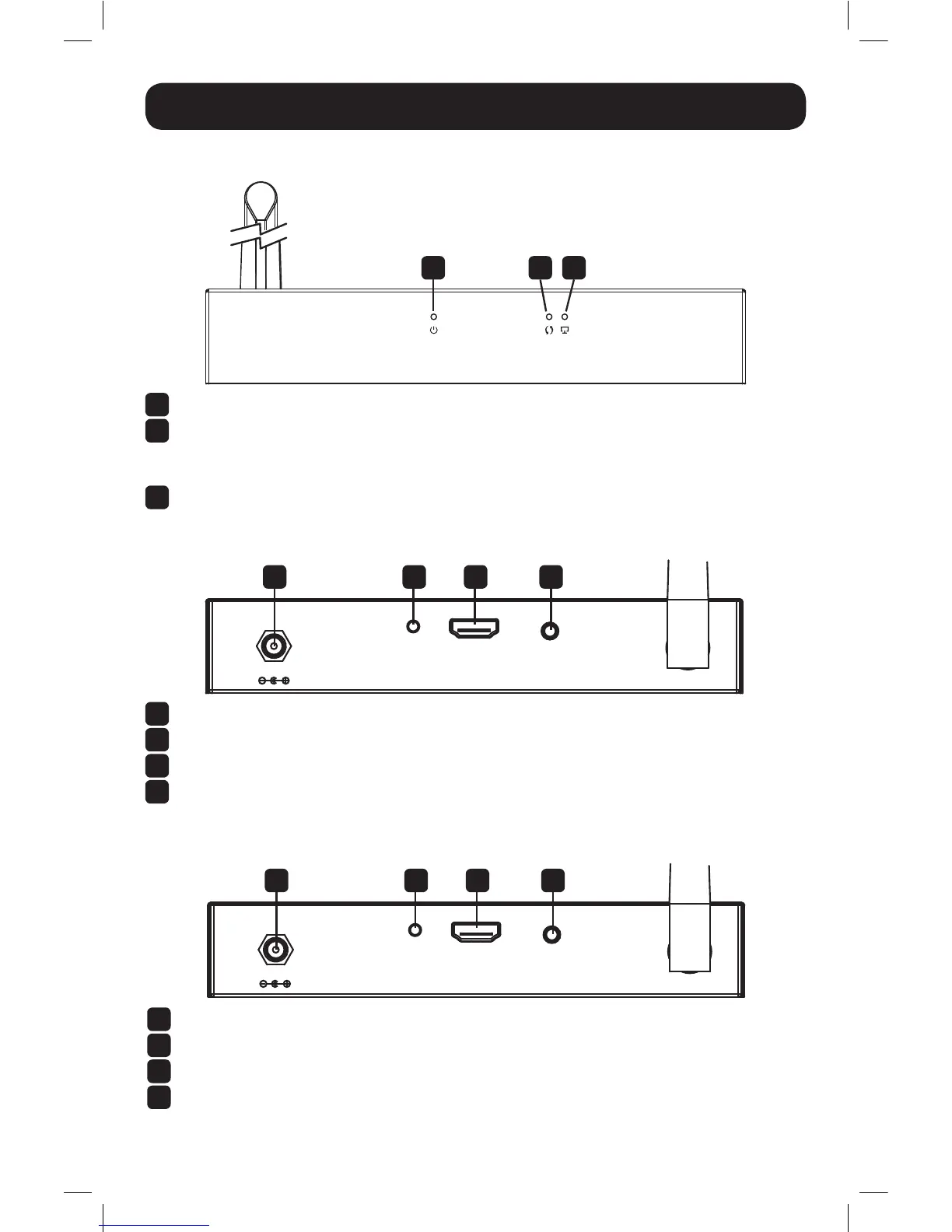

Индикаторы и разъемы
Передняя панель: приемник (Rx) и передатчик (Tx) HDMI-сигналов
Задняя панель: передатчик HDMI-сигналов
1
СИД "Питание": этот светодиодный индикатор непрерывно горит синим при наличии напряжения, питающего модуль.
2
СИД "Передача данных": этот светодиодный индикатор горит оранжевым и мигает с малой частотой при
установлении соединения. После успешного подключения модуля и начала передачи данных частота его мигания
удваивается.
3
СИД "Подключение": этот светодиодный индикатор непрерывно горит зеленым при наличии сигнала по каналу
беспроводной связи.
1
Входной разъем питания: предназначен для подключения внешнего блока питания, поставляемого в комплекте.
2
Кнопка перезапуска: используется для перезапуска устройства.
3
Вход HDMI: подключается к источнику HDMI-сигнала через HDMI-кабель.
4
Порт IR-OUT (передающий модуль): используется для подключения выходного ИК-кабеля (передающего модуля) из комплекта.
Примечание. Устройство, используемое в качестве источника, должно находиться в пределах прямой видимости по отношению к ИК-передатчику.
1 2 3
IR OUT
Tx
HDMI INPUTRESET
DC 5V, 3A
1 2 3 4
Задняя панель: приемник HDMI-сигналов
1
Входной разъем питания: подключите к нему внешний блок питания, поставляемый в комплекте.
2
Кнопка перезапуска: нажмите на эту кнопку для перезапуска устройства.
3
Выход HDMI: подключается к устройству отображения HDMI-сигнала через HDMI-кабель.
4
Порт IR-IN (приемный модуль): используется для подключения входного ИК-кабеля (приемного модуля) из
комплекта.
Примечание. Устройство дистанционного управления источником должно находиться в пределах прямой видимости по отношению к ИК-приемнику.
Rx
IR INHDMI OUTPUTRESET
DC 5V, 3A
1 2 3 4
