20

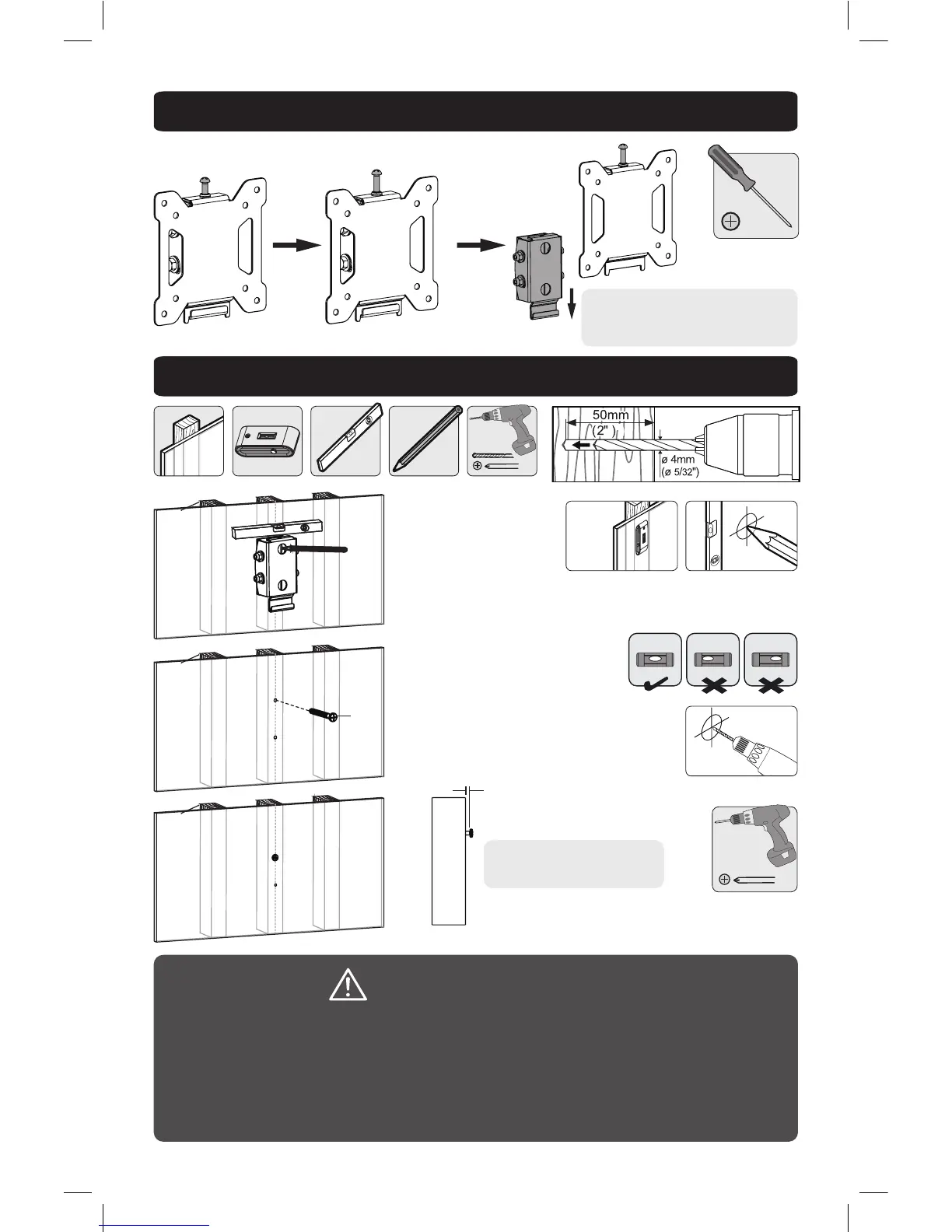

1.Démonter la plaque VESA.
2a. Montage sur des colombages en bois
1
3
Trouver et marquer
l'emplacement exact
des trous de montage.
Visser le
montage
mural au mur.
Percer des avant-trous.
AVERTISSEMENT
• S'assurer que les vis de montage sont ancrées au centre des montants.
Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations
de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge
combinée de l'équipement et de tout le matériel et composants attachés.
2
Boulon d'ancrage
5 à 8 mm
Garder un espace de 5 à 8 mm
entre la plaque murale et le
boulon d’ancrage.
Utiliser un tournevis pour desserrer la
vis supérieure afin de séparer la plaque
VESA du montage mural.
