11
Instalación de un solo Extensor
Nota: Antes de conectar el cable RJ45 a los puertos de entrada o salida, instale las
tapas anti polvo, resistentes al agua, sobre el cable. Las tapas anti polvo pueden
atornillarse en el extremo de la conexión del puerto.
1. Usando un cable Cat5e / Cat6 (hasta 100 m [328 pies] de largo),
conecte su dispositivo fuente con alimentación (como un switch PoE) en
el puerto “IN” en la unidad.
2. Usando otro cable Cat5e / Cat6 (hasta 100 m [328 pies] de largo),
conecte su dispositivo remoto alimentado por PoE (PD) (como VoIP o
cámara de vigilancia IP) en el puerto “OUT” en la unidad.
Nota: Su fuente de PoE debe cumplir o superar los estándares IEEE 802.3at /
802.3af. Consulte la tabla Potencia Máxima Soportada para obtener más
información.

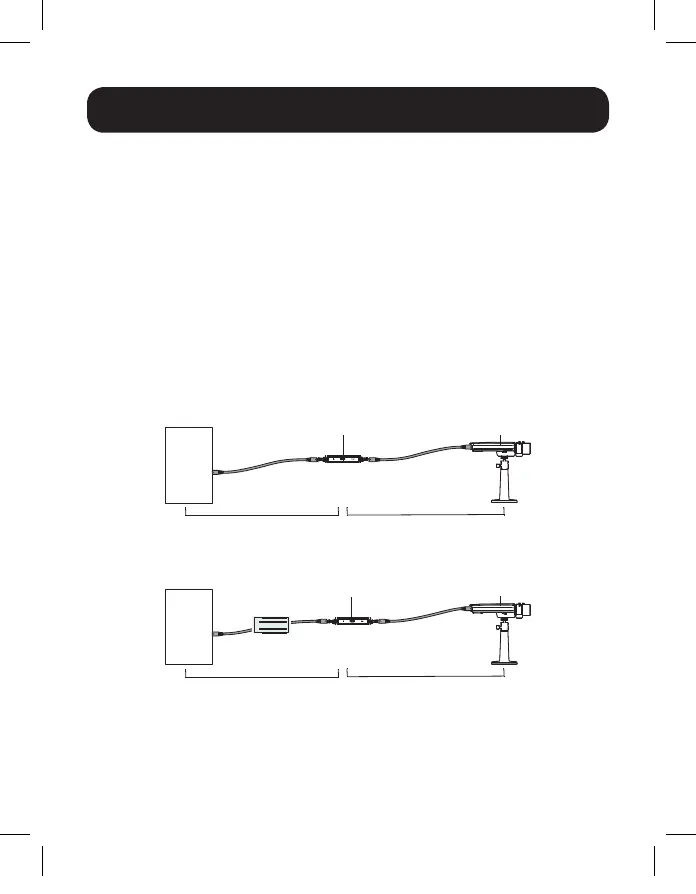

Diagrama de Instalación de Extensor Sencillo
Diagrama de Instalación de un solo Extensor con Midspan
CámaraExtensor PoE
Switch
PoE
Máximo 100 m [328 pies] Máximo 100 m [328 pies]
CámaraEstensor Poe
Switch
sin PoE
Midspan
Máximo 100 m [328 pies] Máximo 100 m [328 pies]
Nota: Donde se requiera alimentación externa, la fuente de alimentación (p.e.
midspan o inyector PoE) debe instalarse entre el switch Ethernet (fuente sin PoE) y el
primer extensor NPOE-EXT-1G30WP.
