27
Установка с одним ретранслятором
Примечание. Перед подключением кабеля RJ45 к входным/выходным портам установите на него
водонепроницаемые пылезащитные колпачки, поставляемые в комплекте. Колпачки могут навинчиваться на
концевую часть разъема порта.
1. Подключите запитанное устройство, служащее источником (например, PoE-коммутатор), к
порту "IN" ("ВХОД") ретранслятора с помощью кабеля Cat5e/6 (длиной до 100 м).
2. Подключите удаленное устройство с питанием по кабелю витой пары (например, устройство
VoIP-связи или IP-камеру наблюдения) к порту "OUT" ("ВЫХОД") ретранслятора с помощью
другого кабеля Cat5e/6 (длиной не более 100 м).
Примечание. Источник, получающий питание по кабелю витой пары (PoE), должен соответствовать требованиям
стандартов IEEE 802.3at / 802.3af или превышать их. Более подробная информация представлена в таблице
Максимальная поддерживаемая мощность.

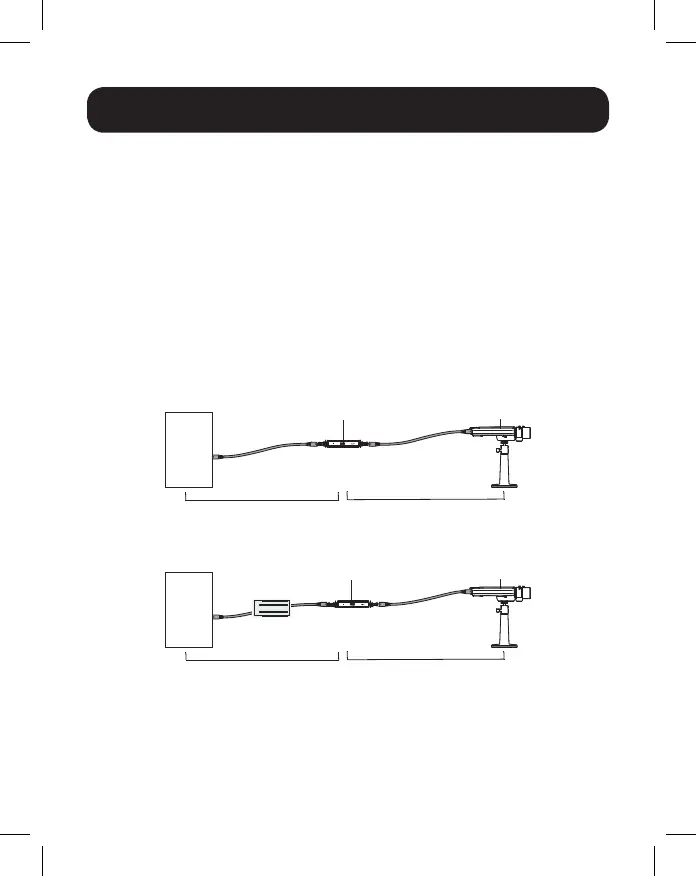

Схема установки с одним ретранслятором
Схема установки с одним ретранслятором и инжектором Midspan
КамераPoE-ретранслятор
PoE-
коммутатор
Макс. 100 м Макс. 100 м
КамераPoE-ретранслятор
Коммутатор
(не PoE)
Midspan
Макс. 100 м Макс. 100 м
Примечание. В случае необходимости внешнего питания его источник (например, инжектор Midspan или PoE)
должен быть установлен между коммутатором Ethernet (источником, не поддерживающим технологию PoE) и
первым ретранслятором мод. NPOE-EXT-1G30WP.
