28
Установка с несколькими ретрансляторами
Примечание. В пределах одной установки допускается каскадное подключение до четырех PoE-ретрансляторов,
обеспечивающих дистанцию до 500 м.
1. Подключите запитанное устройство, служащее источником (например, PoE-коммутатор), к
порту "IN" ("ВХОД") ретранслятора с помощью кабеля Cat5e/6 (длиной до 100 м).
2. При помощи другого кабеля Cat5e/6 длиной до 100 м соедините порт "OUT" ("ВЫХОД") первого
ретранслятора с портом "IN" ("ВХОД") второго ретранслятора.
3. Повторите шаг 2 до двух раз для каждого дополнительного PoE-ретранслятора или
подключите удаленное устройство с питанием по кабелю витой пары (PD) к порту "OUT"
("ВЫХОД") второго PoE-ретранслятора.
Примечания:
• 4-й PoE-ретранслятор будет обеспечивать питание только устройств, соответствующих требованиям IEEE
802.3af, мощностью до 12 Вт.
• PoE-источник должен соответствовать требованиям стандартов IEEE 802.3at / 802.3af или превышать их. Более
подробная информация представлена в таблице Максимальная поддерживаемая мощность.

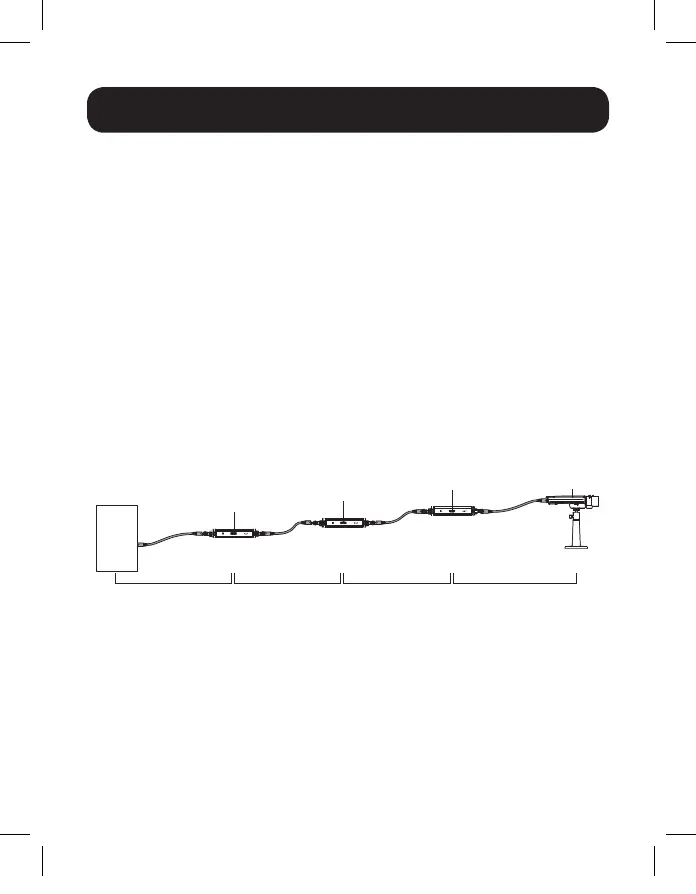

Схема установки с несколькими ретрансляторами
PoE-ретранслятор
PoE-ретранслятор
PoE-ретранслятор
PoE-
коммутатор
Макс. 100 м Макс. 100 м Макс. 100 м Макс. 100 м
