47
Установка
3-3
Подключение устройства SRCOOLNET к компьютеру: для подключения устройства SRCOOLNET к
компьютеру воспользуйтесь входящим в комплект кабелем для конфигурирования с разъемами mini-DIN
и DB9 (кат. № 73-1025). Круглый разъем
D
на одном конце кабеля подключается к 8-контактному
последовательному порту mini-DIN (с маркировкой CONFIG)
E
устройства SRCOOLNET (во избежание
повреждения контактов аккуратно совместите разъемы друг с другом). Разъем DB9
F
на другом конце
кабеля подключается к последовательному порту компьютера
G
.
Примечание. В комплект поставки входят самоклеящиеся липучки для монтажа устройства SRCOOLNET на
боковой панели устройства кондиционирования воздуха. В качестве альтернативы в случае отдельной установки
устройства SRCOOLNET можно использовать поставляемые в комплекте с ним резиновые установочные ножки.
3-4
Подключение устройства SRCOOLNET к сети: подключите стандартный соединительный кабель
Ethernet к порту RJ45 Ethernet устройства SRCOOLNET. Примечание. Данный порт не поддерживает
подключения по технологии PoE (питание по кабелю витой пары).
3-5
Подключение устройства SRCOOLNET к устройству SRCOOL12K или SRXCOOL12K: при помощи
специального разъема
A
подключите устройство SRCOOLNET к коммуникационному порту на боковой
панели устройства местного охлаждения (см. рисунок 1).
3-6
Подключение устройства SRCOOLNET к источнику питания: (см. рисунок 1). Подключите адаптер
переменного тока
B
к устройству SRCOOLNET через разъем с маркировкой “DC Power”
C
, а другой его
конец – к источнику питания переменного тока.
Примечание. Устройство SRCOOLNET должно быть подключено к источнику питания, защищенному ИБП
или преобразователем/зарядным устройством с целью поддержания связи в случае прекращения подачи
электроэнергии.

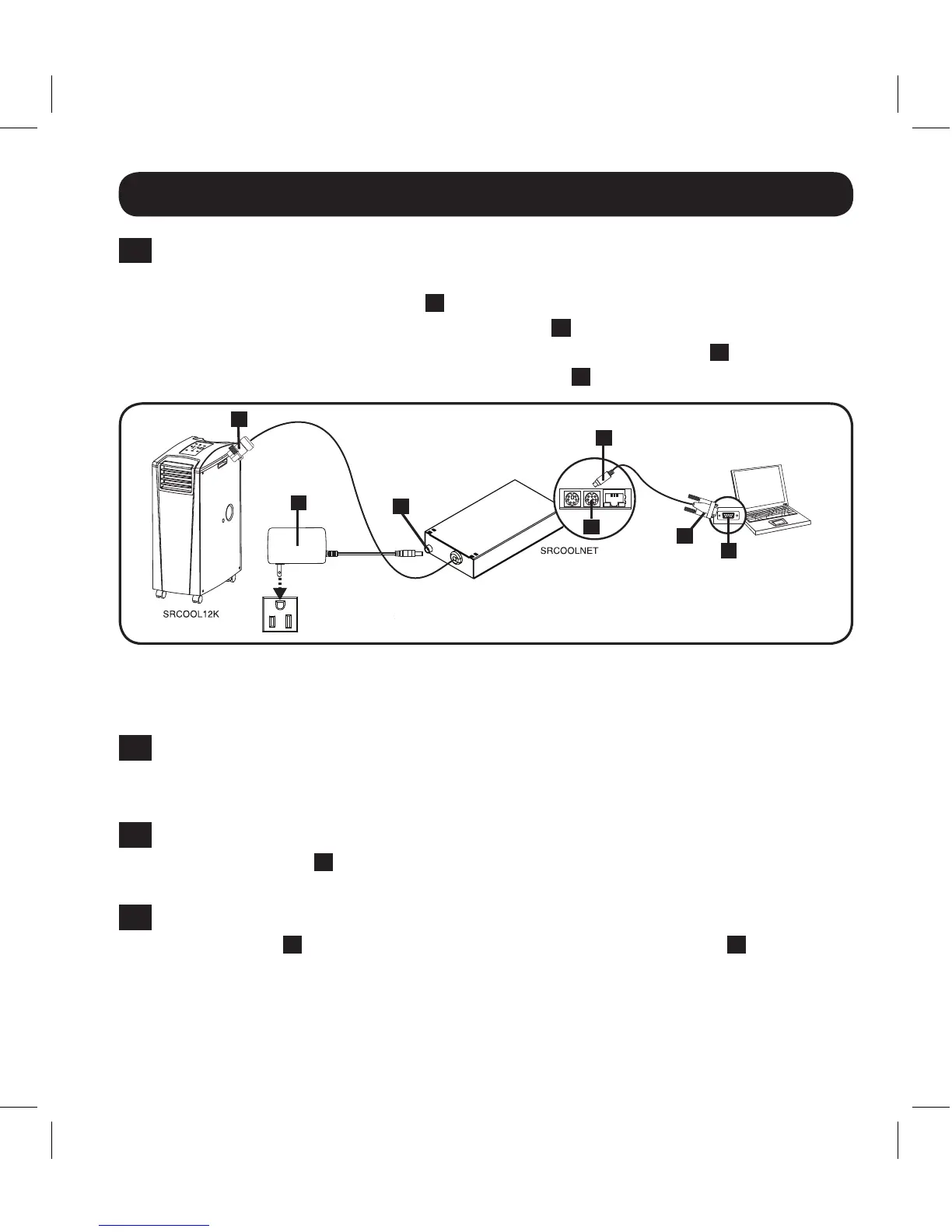

Рисунок 1
Адаптер перем. тока
Источник питания перем. тока
Компьютер с
портом DB9
A
B
D
G
C
E
F
13-08-187 93-32CA.indb 47 9/27/2013 9:25:29 AM
