Tripp Lite SRGROUND - Instalación

1
FACILITY GROUND
2
4
42U
8

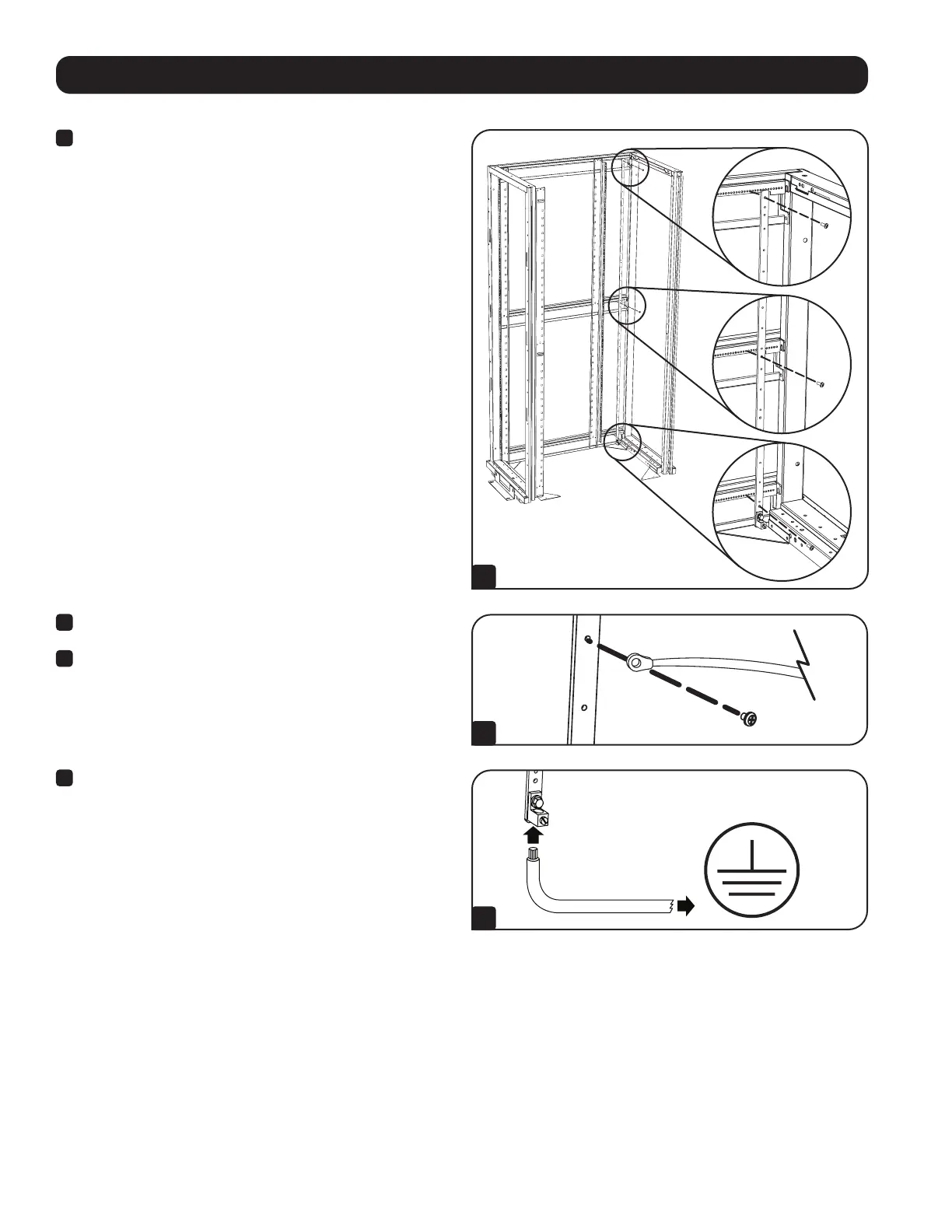

Instalación
Gabinetes
1
Para un gabinete de 42U, como el SR42UB de Tripp Lite, fije
el SRGROUND a las 3 vigas horizontales indexadas en la parte
superior, media e inferior del gabinete. Los tornillos autorroscantes
M4 incluidos pasarán por los tres orificios de paso (no roscados)
en la barra y después dentro de las vigas del gabinete.
Para un gabinete de 48U, como el SR48UB de Tripp Lite, fije el
SRGROUND solamente a las vigas horizontales superior y media,
ya que la barra no llegará hasta la viga inferior.
Para un gabinete de 25U, como el SR25UB de Tripp Lite, fije el
SRGROUND25 a las 2 vigas horizontales indexadas en la parte
superior e inferior del gabinete, usando la parte superior y la
segunda desde los orificios inferiores. Los tornillos autorroscantes
M4 incluidos pasarán por los dos orificios de paso (no roscados)
en la barra y después dentro de las vigas del gabinete.
Para un gabinete de 24U, como el SR24UB de Tripp Lite, fije
el SRGROUND25 a las tuercas de fijación instaladas en los rieles
horizontales superior e inferior del gabinete usando los orificios
superior e inferior del SRGROUND25.
Nota: Las instrucciones anteriores son específicas para instalación en gabinetes
Smartrack™ SR42UB, SR48UB, SR24UB o SR25UB de Tripp Lite. La instalación
en otras marcas de gabinetes es posible, pero variará dependiendo de la
aplicación. Se proporcionan varios orificios a lo largo de la barra de conexión a
tierra que permitirán una instalación operable en un configuración de rack de
cualquier marca.
Nota: La colocación variará y dependerá de la configuración de su rack en
particular. Se recomienda medir la distancia entre la barra y su equipo para
acomodar la longitud de las cintas de conexión a tierra. Una vez determinada
la longitud que necesita, fije la barra en los orificios apropiados en las vigas
horizontales.
2
Coloque un extremo de la cinta de conexión a tierra en la barra
usando los tornillos M4 y arandelas incluidos.
3
Fije el otro extremo de la cinta de conexión a tierra a la provisión
de conexión a tierra en el equipo previsto.
4
Por último, conecte la conexión a tierra del sistema de su
instalación a la terminal de conexión a tierra en la parte inferior de
la barra. La zapata puede acomodar cables 2/0-14 AWG.
CONEXIÓN A TIERRA DE
LA INSTALACIÓN
