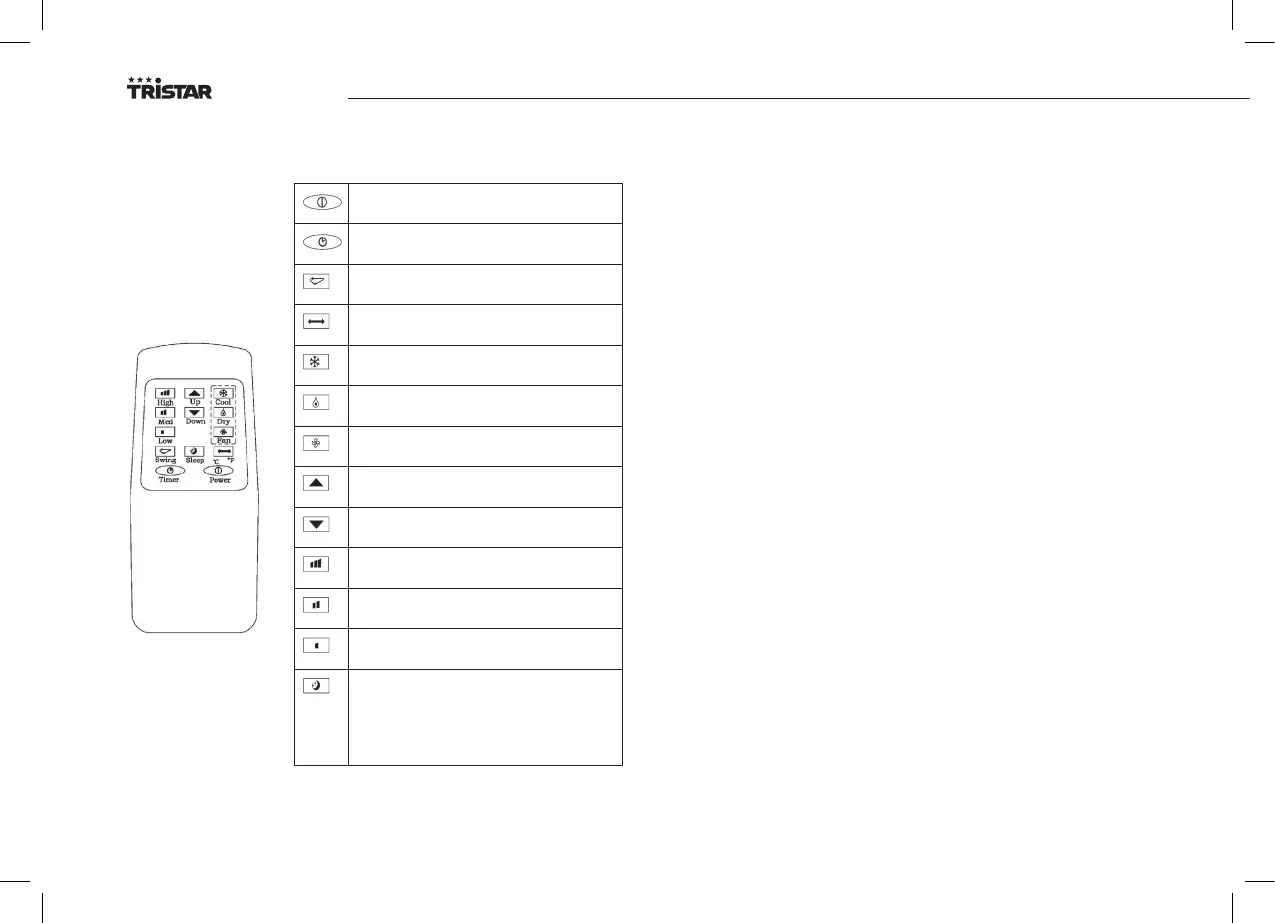

CONTROLLO REMOTO
Premere questo tasto per accendere o speg-
nere l'impianto aria condizionata.
Timer: premere questo tasto per impostare
il timer.
Giro: premere questo tasto per far ruotare auto-
maticamente il vano guida orizzontale.
Tasto conversione temperatura: la tempera-
tura viene convertita da
o
C a
o
F.
Rareddamento: premere questo tasto per
impostare il modo rareddamento.
Deumidicazione: premere questo tasto per
impostare il modo Deumidicazione.
Ventola: premere questo tasto per impostare il
modo Ventola.
Su: premere SU per impostare la tempera-
tura o regolare il timer.
Giù: premere GIU' per impostare la tempera-
tura o regolare il timer.
Alta: premere questo tasto per impostare
velocità alta.
Media: åremere questo tasto per impostare
velocità media.
Bassa: premere questo tasto per impostare
velocità bassa.
Sleep: premere questo tasto per impostare il
modo Sleep. Quando è stata impostata la veloc-
ità delle ventole superiore e inferiore, nel modo
sleep non è possibile modicare temperatura
e velocità. Premere nuovamente questo tasto
per cancellare.
INSTALLAZIONE
Installare in un luogo piano e asciutto lasciando 50 cm intorno all'impianto
aria condizionata per assicurare una circolazione uniforme dell'aria. (Figura
1.)
Metodo di montaggio tubo di scarico
• Collegare il gruppo tubo di scarico con il giunto rotondo. (Figura 2.)
• Fissare l'estremità rotonda del gruppo tubo di scarico collegato
all'uscita aria del condizionatore d'aria. (Figura 3.)
• Collegare il giunto oblato del gruppo tubo discarico alla piastra di
tenuta della nestra. Installare la piastra di tenuta sulla nestra più
vicina. Controllare che non vi siano ostacoli in una zona di 50 cm
intorno alla nestra per assicurare la circolazione dell'aria di scarico.
• Il tubo di scarico è lungo 60 cm~170 cm (compreso l'adattatore). Si
consiglia di utilizzare la lunghezza minima per risparmiare energia.
• La lunghezza del tubo di scarico è disegnata specicamente in accordo
alle speciche dell'impianto per aria condizionata. Non utilizzare altri
tubi di scarico di lunghezze o materiali diversi per non provocare
anomalie.
Installazione della piastra di tenuta della nestra (Figura 4.)
Il design della piastra di tenuta della nestra é adatto alla maggior parte
delle nestre verticali oppure orizzontali standard.
• Montaggio a parete (Figura 5.)
• Allineamento arco (Figura 6.)
• Curvatura non corretta (Figura 7.)
