17
NL
Functies

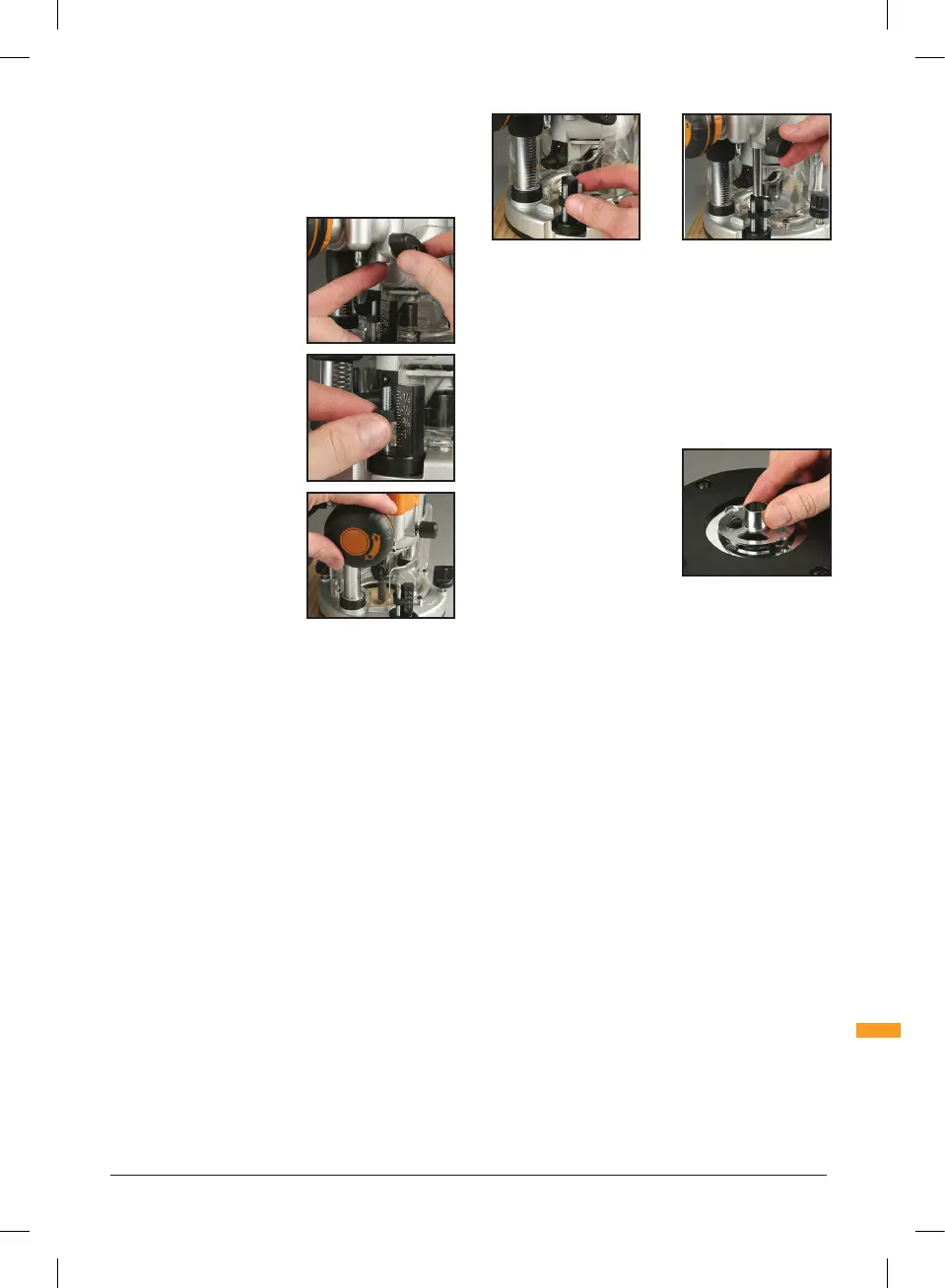

DIEPTESTOP EN REVOLVERKOP
De dieptestop (7) en revolverkop (10) worden in de
vrije invalmode gebruikt, om tot drie verschillende
freesdieptes nauwkeurig van te voren in te stellen.
1. Maak de dieptestop vergrendelknop (6) los, trek de
dieptestop (7) volledig terug en
zet hem weer vast.
2. Stel de kartelschijf/-schijven
van de revolverkop met behulp
van de schaalverdeling op de
revolverkop-as op de gewenste
profieldiepte(s) in.
3. Bevestig het frees bit
en stel de invaldiepte in
totdat de punt van de
frees gelijk is aan het
"nulpunt" (de basisplaat
van de freesmachine of
het oppervlak van uw
freestafel).
4. Draai de revolverkop
totdat de vaste revolverkop-
as op één lijn ligt met
de dieptestop. Verlos de
begrenzer, zodat deze op de as
springt en zet hem weer vast.
5. Draai de revolverkop weer
totdat de bout van de gekozen kartelschijf op één lijn
ligt met de stop. Val in tot de holle dieptebegrenzer
over de bout valt en de kartelschijf raakt. Zet de inval
vergrendelhendel (15) vast.
De invaldiepte moet
verminderd worden voordat de revolverkop gedraaid
kan worden tot een nieuwe begrenzingspositie. Dit
kunt u doen door alle drie de begrenzingen op het
oog in te stellen in plaats van met gebruik van de
draaikopschaalverdeling.
OPTIONELE LEIBUSSEN SET
Een optionele leibussen set is verkrijgbaar bij uw Triton
handelaar
MOF001_23/04/13.indd 17 27/08/2014 10:39
