EXTRACTION DE LA SCIURE

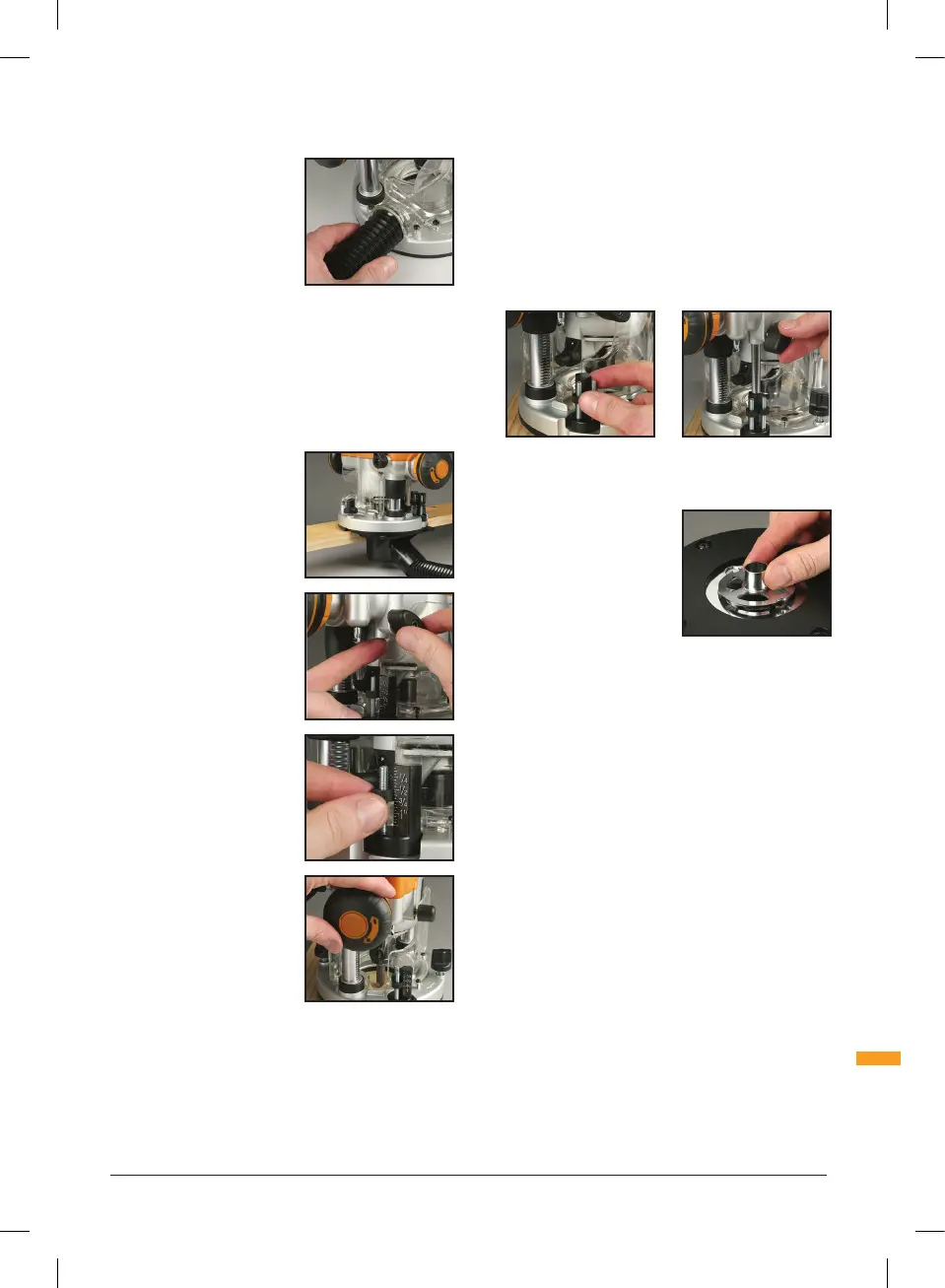

Tubulure d’extraction de la sciure
Cette défonceuse Triton
est pourvue d’une tubulure
d’extraction de la sciure (17)
permettant l’élimination de la
sciure au-dessus de la coupe.
Elle permet le raccord de tuyau
d’un diamètre extérieur de 38
mm, tel que celui fourni avec le
Collecteur de sciure Triton (DCA300).
Le tuyau s’insère selon un mouvement de vissage vers la
gauche (dans le sens contraire des aiguilles d’une montre).
TOURELLE ET BUTÉE DE PROFONDEUR
L’ensemble constitué par la butée de profondeur (7) et la
tourelle (10) permettent le préréglage de trois profondeurs
de fraisage en mode de plongée
libre.
1. Desserrez le bouton de
verrouillage de la butée
de profondeur et rétractez
complètement la butée de
profondeur, puis resserrez
fermement.
2. Réglez les molettes de la
tourelle à la profondeur
désirée en utilisant les
graduations de la tourelle.
3. Installez la fraise, et ajustez
la profondeur jusqu’à ce que
la pointe de la fraise soit au
point zéro défini (par ex. par
la semelle de la défonceuse
ou de la table.)
4. Faites descendre la tourelle
jusqu’à ce que la colonne
fixe de la tourelle soit en
alignement avec la butée
de profondeur. Relâchez
la butée, en la laissant
revenir sur la colonne, puis
resserrez.
5. Faites à nouveau descendre la tourelle jusqu’à ce que
le boulon de la molette sélectionnée soit en alignement
avec la butée. Faites plonger jusqu’à ce que la butée
creuse de profondeur se loge au-dessus du boulon et
entre en contact avec la molette. Enclenchez la manette
de verrouillage de la plongée (15).
La profondeur de plongée doit être réduite avant de
refaire descendre la tourelle pour définir une autre
position de butée. Cela s’effectue en réglant les trois
butées de profondeur à vue, plutôt que d’utiliser les
graduations de la tourelle.
ACCESSOIRES EN OPTION : BAGUES DE COPIAGE
Un kit de bagues de copiage est disponible depuis votre
revendeur Triton
Fonctions
