I

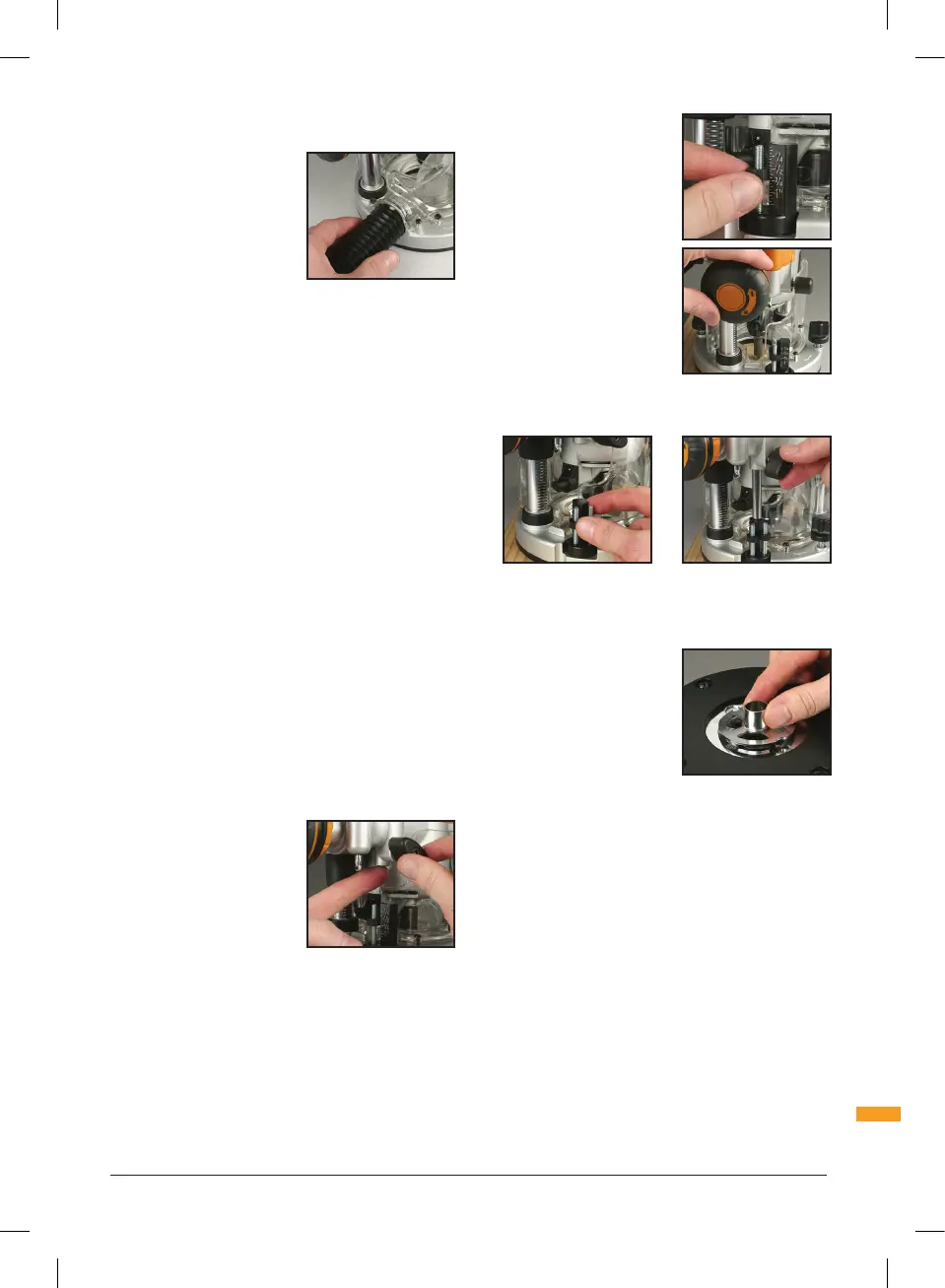

ASPIRAZIONE DELLE POLVERI
Collettore di aspirazione
La fresatrice verticale Triton
è dotata con bocchetta di
aspirazione polveri (17) per
eliminare le polveri e i trucioli
dalla parte superiore della
zona di taglio. Accetta i tubi da
38mm (1½"), come quelli forniti
con il collettore di aspirazione
(DCA300).
Il tubo si avvita in posizione via il foro filettato a sinistra
(in senso antiorario).
ARRESTO PROFONDITÀ E TORRETTA
L'arresto profondità (7) e la Torretta (10) sono usati
nella modalità di affondamento a mano libera per
predisporre accuratamente tre diverse profondità di
taglio.
1. Allentare la manopola di blocco dell'arresto profondità
(6) e ritrarre completamente l'arresto profondità (7).
Stringere nuovamente la manopola.
2. Impostare le rotelle della torretta alla profondità
desiderata usando le scale graduate sull'asta della
torretta.
3. Inserire la fresa e regolare la profondità di
affondamento fino a quando la punta della fresa sarà
a livello con il “piano di riferimento zero” (es.: base
della fresatrice verticale o superficie del banco per
fresatrice verticale).
4. Ruotare la torretta fino a quando l'asta fissa della
torretta sarà in linea con l'arresto profondità. Mollare
l'arresto, lasciando che si accosti sull'albero e
ristringere.
5. Girare di nuovo la torretta fino a quando il bullone
della rotella richiesta sarà in linea con l'arresto.
Effettuare l'affondamento
fino a quando l'arresto
profondità vuoto si posiziona
sull'albero e tocca la rotella.
Attivare la leva di bloccaggio
affondamento (15).
La profondità di
affondamento dovrà
essere ridotta prima
che la torretta possa
essere ruotata ad
un'altra posizione di
arresto.
L'arresto fisso della
torretta può essere
usato come terzo arresto
predeterminato della
profondità.
Questo si ottiene
impostando tutti e tre gli
arresti a vista, invece di
usare la scala della torretta.
BOCCOLE GUIDA
OPZIONALI PER I MODELLI
Delle boccole guida opzionali sono disponibile nel vostro
rivenditore Triton
Funzioni
