Sección 4: Operación
RECEPTÁCULOS
El generador está equipado con los siguientes enchufes hembra:
120/240 Voltios AC, 20 Amp, Receptáculo
de Seguridad
Use un tapón NEMA L14-20 con este receptáculo. Conecte un
juego de cable de 4 alambres, clasificado como 250 Voltios AC a
20 Amps (o mayor) (Figura 13). Usted puede usar el mismo cable
de 4-alambres si planea trabajar con una carga de 120 Voltios.
Este receptáculo le provee poder a cargas de 120/240 Voltios AC,
de 60 Hz, fase sencilla, que requieren hasta 3,550 vatios de energía
(3.55 kW) a 20 Amps, para 120 Voltios o 240 Voltios. La salida está
protegida por un corto-circuito de, del tipo "empuje para
reposicionar".
120 Volt AC, 20 Amp, Receptáculos Dobles
Cada receptáculo (Figura 14) está protegido en contra de
sobrecargas por un corto-circuitos de, del tipo "empuje para
reposicionar".
Use cada receptáculo para operar 120 Voltios AC, de fase sencilla,
de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a
corrientes de 20 Amps. Use los juegos de cables que son
calificados para cargas de 125 Voltios AC, a 20 Amps (o mayores).

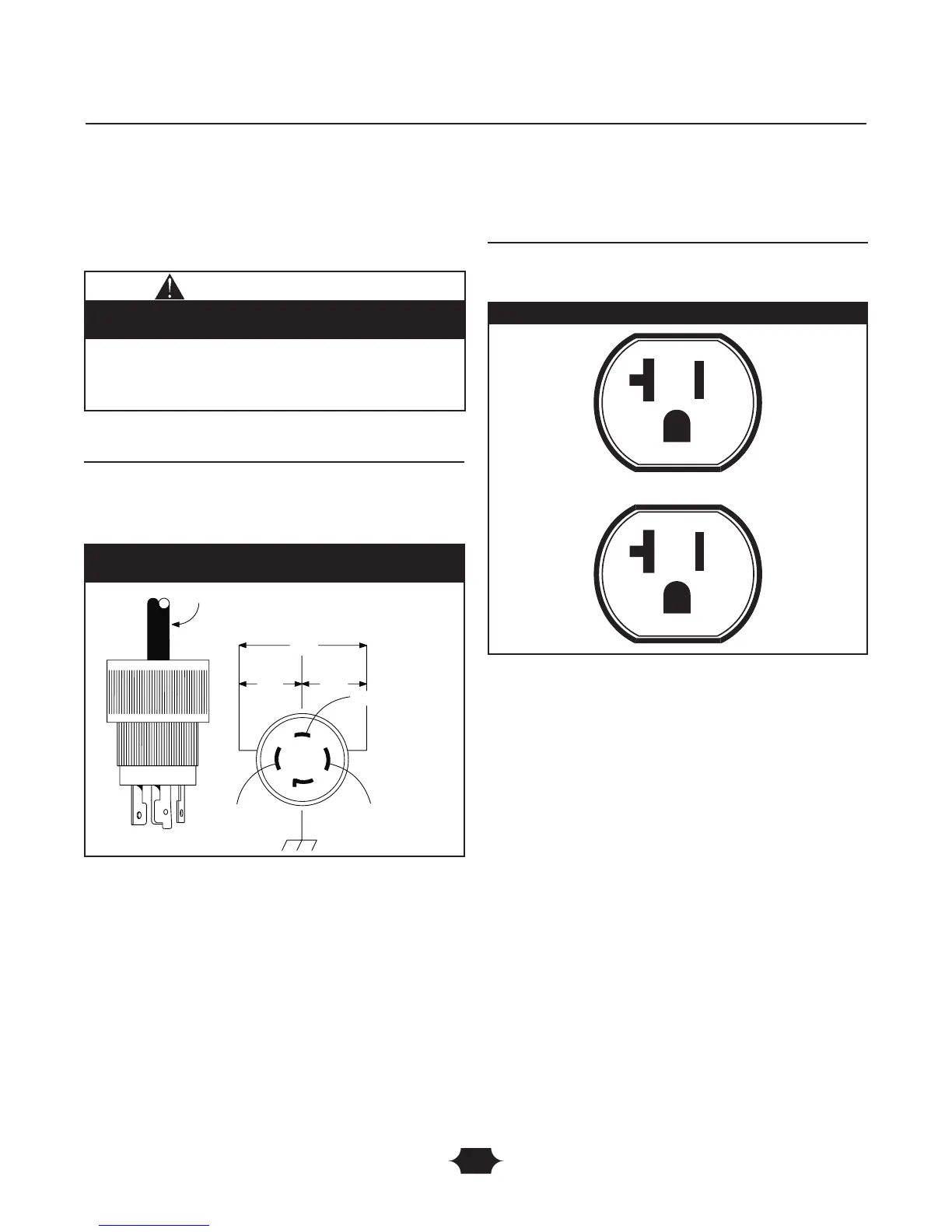

Figura 14 — 120 Volt AC, 20 Amp Receptáculo Doble
Figura 13 — 120/240 Volt AC, 20 Amp, Receptáculo de
Seguridad
Juego de Cable de 4 Alambres
240V
120V
120V
W (Neutro)
X (Cargado)
Y (Cargado)
NEMA L14-20
Tierra (Verde)
• NUNCA intente suministrar corriente a un dispositivo de amperaje
superior al que puede suministrar el generador o el enchufe hembra.
• NO sobrecargue el generador. Consulte el apartado “No Sobrecargue
Generador”.
El valor nominal que se indica en los enchufes hembra puede
ser superior a la capacidad de salida del generador.
PRECAUCIÓN
