120 Volt AC, 20 Amp, Receptáculos Dobles
Cada receptáculo (Figura 27) está protegido en contra de
sobrecargas por un corto-circuitos de, del tipo "empuje para
reposicionar".
Use cada receptáculo para operar 120 Voltios AC, de fase sencilla,
de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a
corrientes de 20 Amps. Use los juegos de cables que son
calificados para cargas de 125 Voltios AC, a 20 Amps (o mayores).
120/240 Voltios AC, 30 Amp, Receptáculo
de Seguridad
Use un tapón NEMA L14-30 con este receptáculo. Conecte un
juego de cable de 4 alambres, clasificado como 250 Voltios AC a
30 Amps (o mayor) (Figura 28). Usted puede usar el mismo cable
de 4-alambres si planea trabajar con una carga de 120 Voltios.
Este receptáculo le provee poder a cargas de 120/240 Voltios AC,
de 60 Hz, fase sencilla, que requieren hasta 7,200 vatios de energía
(7.2 kW) a 30 Amps, para 120 Voltios o 240 Voltios. El enchufe
está protegido por un disyuntor basculante.

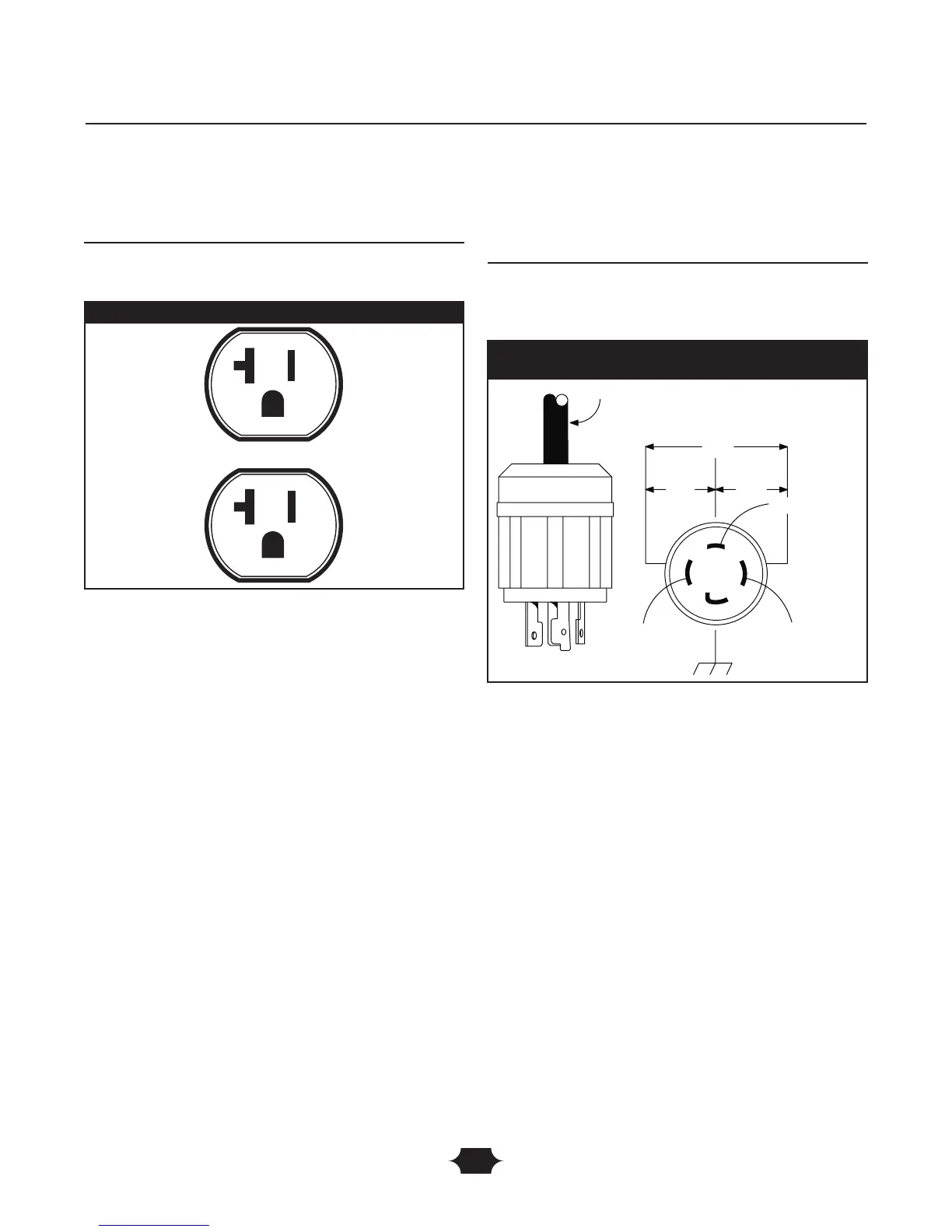

Figura 27 — 120 Volt AC, 20 Amp Receptáculo Doble
Figura 28 — 120/240 Volt AC, 30 Amp, Receptáculo de
Seguridad
Juego de Cable de 4 Alambres
240V
120V
120V
W (Neutro)
X (Cargado)
Y (Cargado)
NEMA L14-30
Tierra (Verde)
