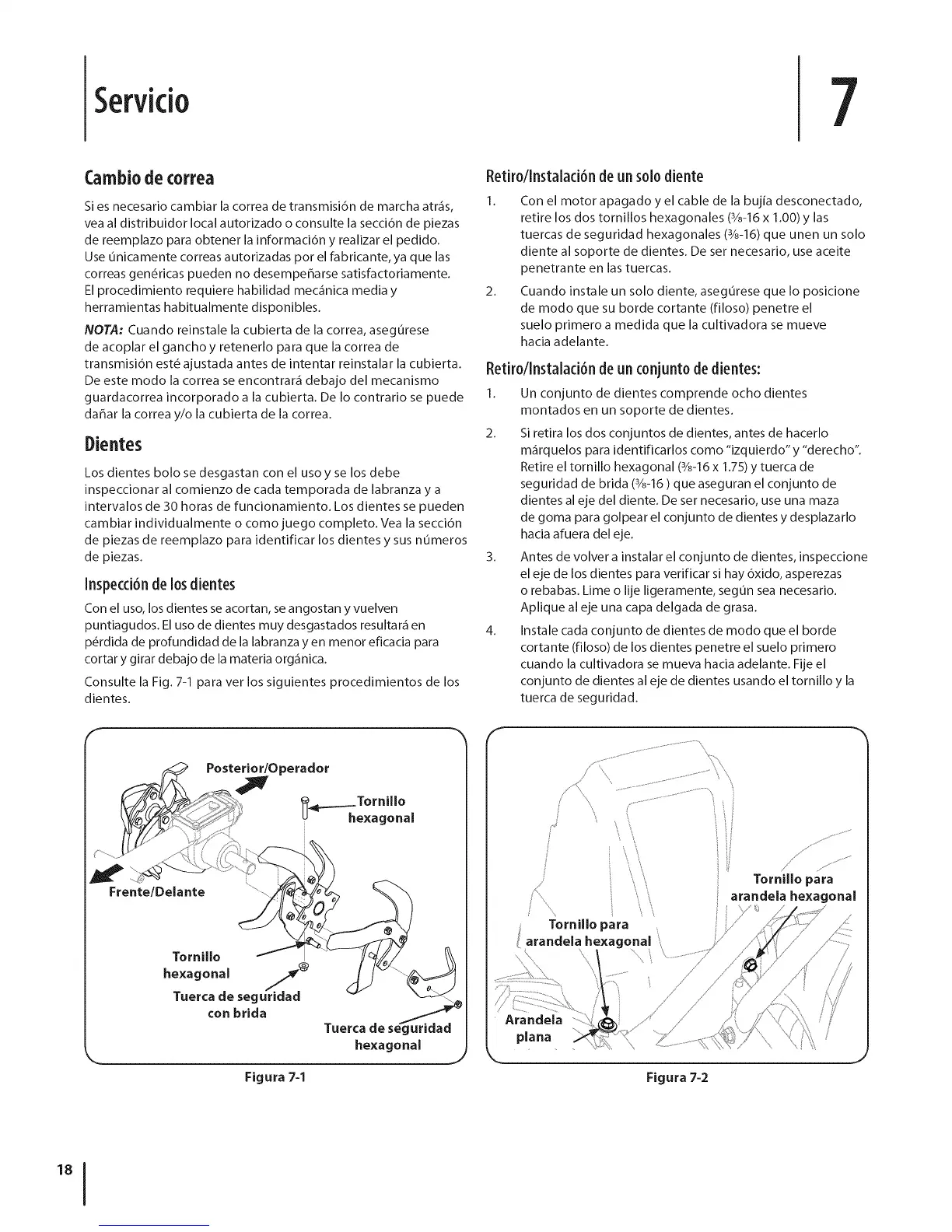

Servkio
7
Cambiode ¢orrea
Si es necesario cambiar la correa de transmisidn de marcha atr_s,
vea al distribuidor local autorizado o consulte la seccidn de piezas
de reemplazo para obtener la informaci6n y realizar el pedido.
Use Onicamente correas autorizadas por el fabricante, ya que las
correas gen_ricas pueden no desempeffarse satisfactoriamente.
El procedimiento requiere habilidad mec_nica media y
herramientas habitualmente disponibles.
NOTA: Cuando reinstale la cubierta de la correa, asegurese
de acoplar el gancho y retenerlo para que la correa de
transmisidn est_ ajustada antes de intentar reinstalar la cubierta.
De este modo la correa se encontrar_ debajo del mecanismo
guardacorrea incorporado a la cubierta. De Io contrario se puede
daffar la correa y/o la cubierta de la correa.
Dientes
Los dientes bolo se desgastan con el usoy se los debe
inspeccionar al comienzo de cada temporada de labranza y a
intervalos de 30 horas de funcionamiento. Los dientes se pueden
cambiar individualmente o comojuego completo. Vea la secci6n
de piezas de reemplazo para identificar los dientes y sus numeros
de piezas.
Inspecd6nde losdientes
Con el uso, los dientes se acortan, se angostan y vuelven
puntiagudos. El uso de dientes muy desgastados resultar_ en
p6rdida de profundidad de la labranza yen menor eficacia para
cortar y girar debajo de la materia org_nica.
Consulte la Fig. 7-1 para ver los siguientes procedimientos de los
dientes.
Frente/Delante
PosteriorlOperador
exagonal
Tornillo
hexagonal J@
Tuerca de seguridad
con brida
hexagonal
Figura 7-1
Retir0/lnstalad6n de un s010diente
1. Con el motor apagado y el cable de la bujia desconectado,
retire los dos tornillos hexagonales (3/8-16x 1.00) y las
tuercas de seguridad hexagonales (3/8-16)que unen un solo
diente al soporte de dientes. De ser necesario, use aceite
penetrante en las tuercas.
2. Cuando instale un solo diente, asegurese que Io posicione
de modo que su borde cortante (filoso) penetre el
suelo primero a medida que la cultivadora se mueve
hacia adelante.
Retir0/lnstalad6n de un c0njunt0de dientes:
1. Un conjunto de dientes comprende ocho dientes
montados en un soporte de dientes.
2. Si retira los dos conjuntos de dientes, antes de hacerlo
m_rquelos para identificarlos como "izquierdo" y "derecho".
Retire el tornillo hexagonal (3/8-16x 1.75) y tuerca de
seguridad de brida (3/8-16) que aseguran el conjunto de
dientes al eje del diente. De set necesario, use una maza
de goma para golpear el conjunto de dientes y desplazarlo
hacia afuera del eje.
3. Antes de volver a instalar el conjunto de dientes, inspeccione
el eje de los dientes para verificar si hay 6xido, asperezas
o rebabas. Lime o lije ligeramente, segun sea necesario.
Aplique al eje una capa delgada de grasa.
4. Instale cada conjunto de dientes de modo que el borde
cortante (filoso) de los dientes penetre el suelo primero
cuando la cultivadora se mueva hacia adelante. Fije el
conjunto de dientes al eje de dientes usando el tornillo y la
tuerca de seguridad.
F
j ZIIIIIIIIIZIIIIi
...........,(IIZIZ I
Tornillo para
arandela hexagonal
i
plana
//
//
//' /_
//
,/
Tornillo para
arandela hexagonal
Figura 7-2
J
