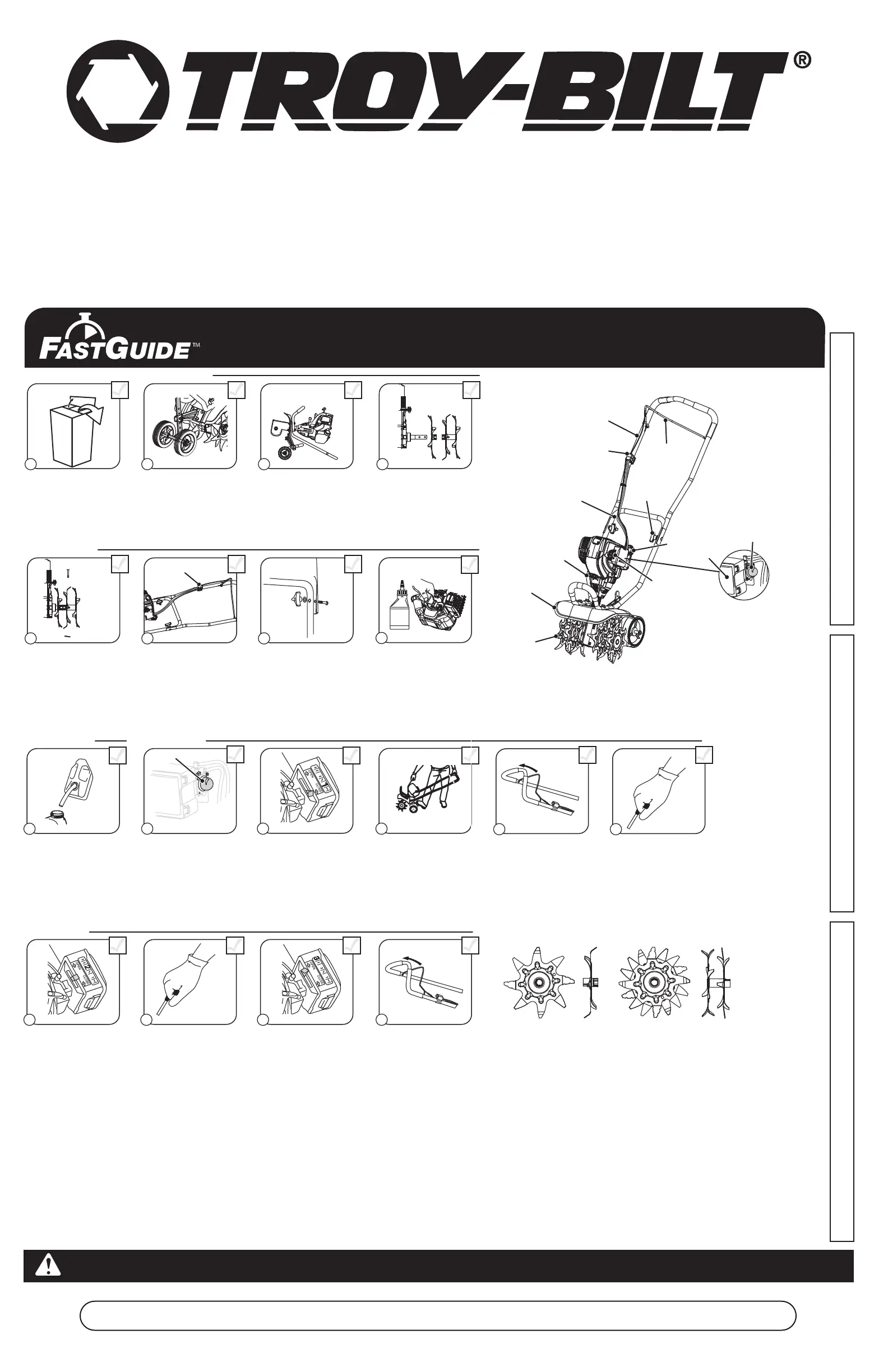

Troy-Bilt TB146EC - Page 9

IMPORTANTE: LEA BIEN EL MANUAL DEL OPERADOR Y SIGA LAS PRÁCTICAS DE OPERACIÓN SEGURA PARA PONER EN FUNCIONAMIENTO LA UNIDAD.
Arrancar la unidad
¿NO ARRANCÓ?
SI el motor no arranca, regrese al paso 10.
SI después de 2 intentos de arranque el motor no
reacciona, mueva la palanca del obturador a la
posición 3 y tire de la cuerda de arranque hasta
que el motor eche a andar.
SI el motor falla, vuelva a colocar la palanca del
obturador en la posición 2 y continúe calentán-
dolo.
NOTA: cuando el motor acelera sin fallar la
unidad ya se calentó como es debido.
¡No se necesitan herramientas!
Cuerda
de arranque
Tapa del tanque
de combustible
Manija inferior
Tiradores
de manija
Control
del regulador
Interruptor de
Encendido/Apagado
Manija superior
Protector
de dientes
Quítele el tapón de aceite al
cárter y échele la botella de
aceite entera por el orificio de
llenado.
8
Coloque la unidad sobre
una superficie llana y llene el
tanque del combustible NO
rebose el tanque.
Palanca
del obturador
Dientes
Tapa del
filtro de aire
Oprima la pera del cebador
10 veces o hasta que se
vea el combustible.
Mueva la palanca del
obturador a la Posición 1.
Párese en la posición de
arranque.
ADVERTENCIA: Los
dientes GIRARÁN al
ARRANCAR. Para arrancar la
unidad, párese siempre en la
posición de arranque y
ponga un pie en la rueda.
APRIETE y SOSTENGA el
control del regulador en
TODOS los pasos
siguientes.
Mueva la palanca del
obturador a la Posición 2.
Tire de la cuerda de 3 a 5
veces para arrancar el
motor. Deje funcionar la
unidad de 30 a 60
segundos para calentarla.
Siga apretando el
regulador. Mueva la
palanca del obturador a la
Posición 3.
Siga apretando el
regulador. Deje funciona-
ndo la unidad otros 60
segundos para calentarla
por completo. La unidad se
puede usar en este
momento.
Arrancar la unidad
16
17
18
Pera del cebador
10 X
3-5 X
Pera del cebador
Sacar la unidad de su caja
Ensamblar la unidad
Ensamblar la unidad
1
Saque todo el contenido de
la caja.
5
Asegúrese de alinear el
orificio del diente con el
orificio exterior del eje,
inserte el pasador de
horquilla y sujételo con el
retén. Repita lo mismo por
el otro lado.
2
Con la pieza en J del apoyo
de la rueda apuntando hacia
afuera, introdúzcalo en la
guía y, después, inserte el
pasador de horquilla en el
orificio y sujételo con el
retén. Es posible que haya
que ajustar el apoyo.
3
Recueste la unidad de modo
que descanse en la manija
inferior.
4
Monte los dientes en el eje
con los bujes encarados
uno a otro. El diente simple
irá primero y, después, el
diente doble. Repita lo
mismo por el otro lado.
6
Con el interruptor de
Encendido/Apagado
(On/Off) hacia arriba y a la
derecha de la unidad,
inserte los pernos de la
manija en los dos orificios
cuadrados que están la
manija superior y páselos
por la manija inferior.
7
Póngale la arandela y
atornille el tirador de manija
al perno. Apriete los
tiradores de manija con la
mano hasta sujetar bien la
manija superior con la
inferior.
Interruptor de
Encendido
/Apagado
Ensamblar la unidad
Tire de la cuerda de
arranque 5 veces.
5 X
910
11
12
13
14
15
Diente simple Diente doble
NO. DE PIEZA 769-06348 P00 (9/10)
Español — Page 9
English — Page 1
Français — Page 5
¿NECESITA AYUDA?LLAME AL 1-800-828-5500 EN EE.UU. O AL 1–800–668–1238 EN CANADÁ
TB146 EC
Manual del Operador Cultivadora de 4 Tiempos
