55
ASSEMBL AGE

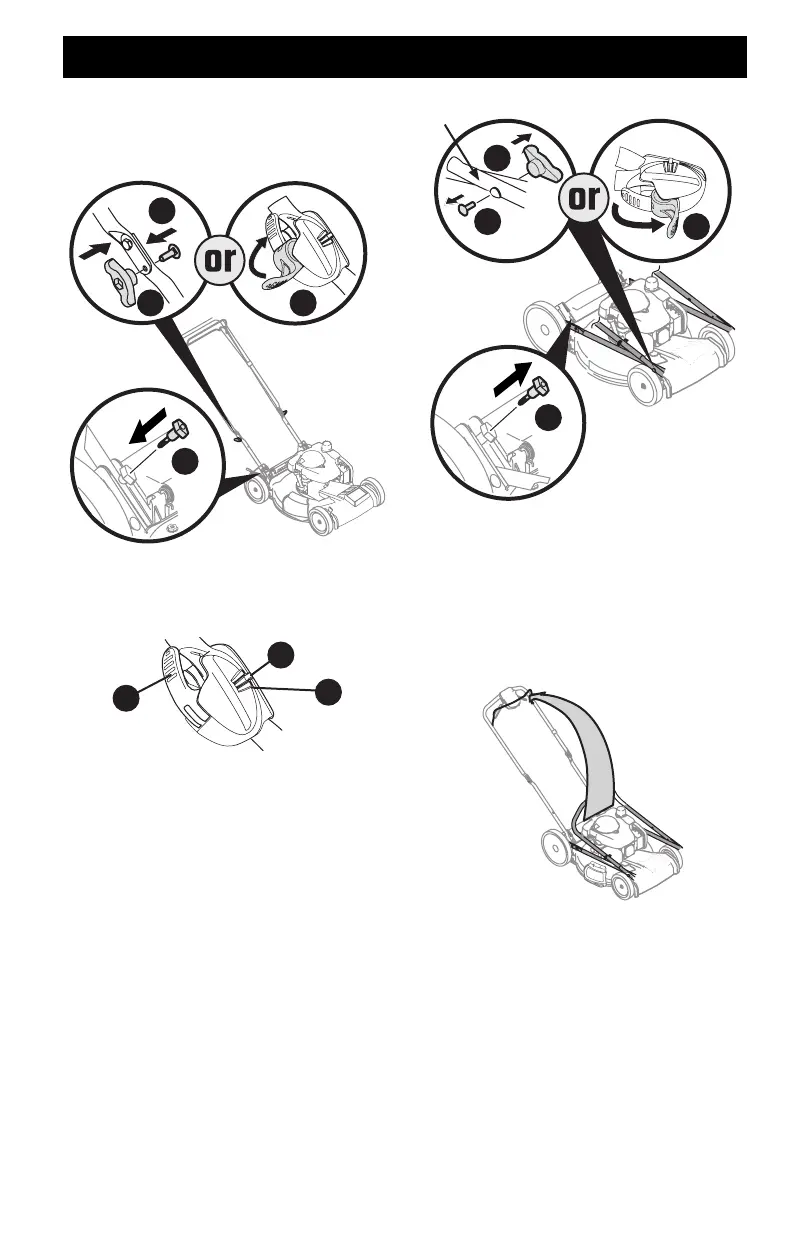

5. Replacez les boutons étoile ou les écrous papillon (a) et les
boulons de carrosserie (b) retirés à l’étape 2 dans les trous de
la partie inférieure du guidon ou placez les loquets (c) dans la
position de verrouillage. Voir Figure 4.
d
a c
b
Figure 4
IMPORTANT : Lorsque vous placez le loquet (c) en position de
verrouillage, assurez-vous que l’indicateur (b) est aligné avec une
des trois positions (i). Voir Figure 5.
h
i
c
Figure 5
6. Insérez les boulons à oreilles (d), retirés à l’étape 4, dans les
supports du guidon et dans la partie inférieure. Voir Figure 4.
Serrez bien les boulons pour fixer le guidon.
GUIDON REPLIABLE
1. Retirez les boutons étoile ou les écrous papillon (a) et les
boulons de carrosserie (b) du guidon. Passez à l’étape 2 si le
guidon est doté de loquets (c). Voir Figure 6.
NOTE : Les loquets sont placés à la position déverrouillée aux fins
d’expédition.
Ne desserrez pas et ne retirez pas les boulons.
a
c
b
d
Figure 6
2. Retirez les boulons à oreilles (d) des supports du guidon. Voir
Figure 6.
3. Assurez-vous que la tondeuse est stable, relevez le guidon et
dépliez la partie supérieure. Voir Figure 7. La partie inférieure
doit être bien fixée dans les supports. Veillez à ne pas pincer
le câble de commande de la lame ou le câble d’entraînement
lorsque vous relevez le guidon.
Figure 7
