RÉGLAGES

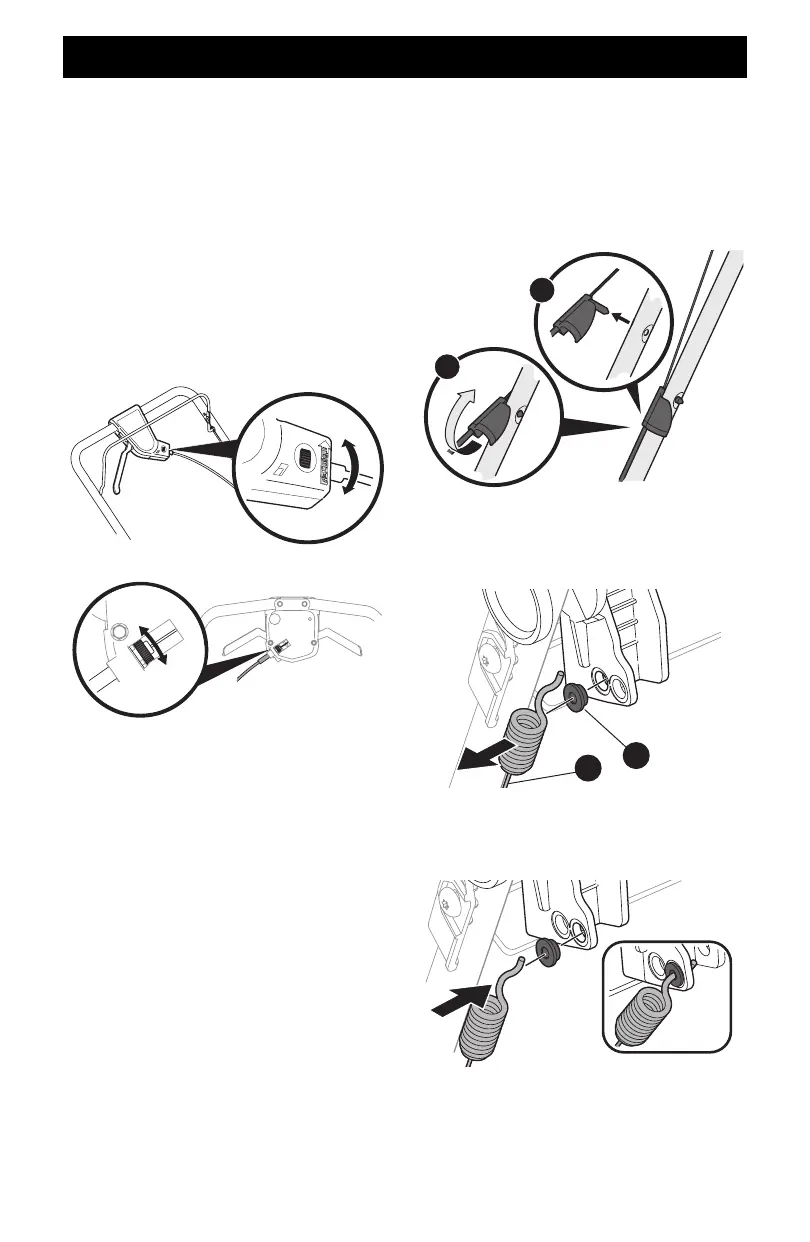

Réglage de la commande d’entraînement
COMMANDE D’ENTRAÎNEMENT À UN LEVIER OU À DEUX
LEVIERS LE CAS ÉCHÉANT
Le cas échéant, un dispositif de réglage est situé sur le boîtier
de la commande d’entraînement pour serrer ou desserrer la
courroie d’entraînement. Il est nécessaire d’ajuster la commande
d’entraînement si la tondeuse n’avance pas ou si les roues
hésitent lorsque la commande d’entraînement est engagée. Si
une de ces deux situations survient, faites pivoter le dispositif
de réglage dans le sens horaire pour serrer le câble ou dans le
sens anti-horaire pour desserrer le câble. La Figure 28 indique le
réglage des modèles équipés d’une commande d’entraînement
à un levier et la Figure 29 celui des modèles équipés d’une
commande d’entraînement à deux leviers.
Serrer
Desserrer
Figure 28
Serrer
Desserrer
Figure 29
COMMANDE D’ENTRAÎNEMENT SUPÉRIEURE LE CAS
ÉCHÉANT
Le système d’entraînement est composé de poulies, d’une
courroie et d’un câble reliant la transmission à la commande
d’entraînement. Ajustez les composants mentionnés ci-dessus à
mesure qu’ils s’usent. Pour ajuster la tringlerie d’entraînement :
1. Faites tourner le raccord du câble d’entraînement situé sur la
poignée supérieure gauche vers le haut. Voir Figure 30.
1
2
Figure 30
2. Retirez le raccord de la poignée.
3. Décrochez le câble (a) et retirez le coussinet en métal (b) de la
commande d’entraînement en plastique. Voir Figure 31.
a
b
Figure 31
4. Insérez le coussinet dans le trou inférieur. Accrochez le câble
en le passant dans le coussinet et le trou inférieur de la
commande. Voir Figure 32.
Figure 32
5. Replacez le raccord du câble d’entraînement sur la poignée
supérieure et tournez-le vers le bas.
6. Démarrez la tondeuse et vérifiez que la commande
d’entraînement fonctionne bien.
