10 Sección 3— Montaje y configuración
4. Laguíadelacuerdaestáunidaalcostadoderechodela
manijasuperior.Aflojelatuercademariposaquesujetala
guíadelacuerda,Figura3-6.
A
D
B
C

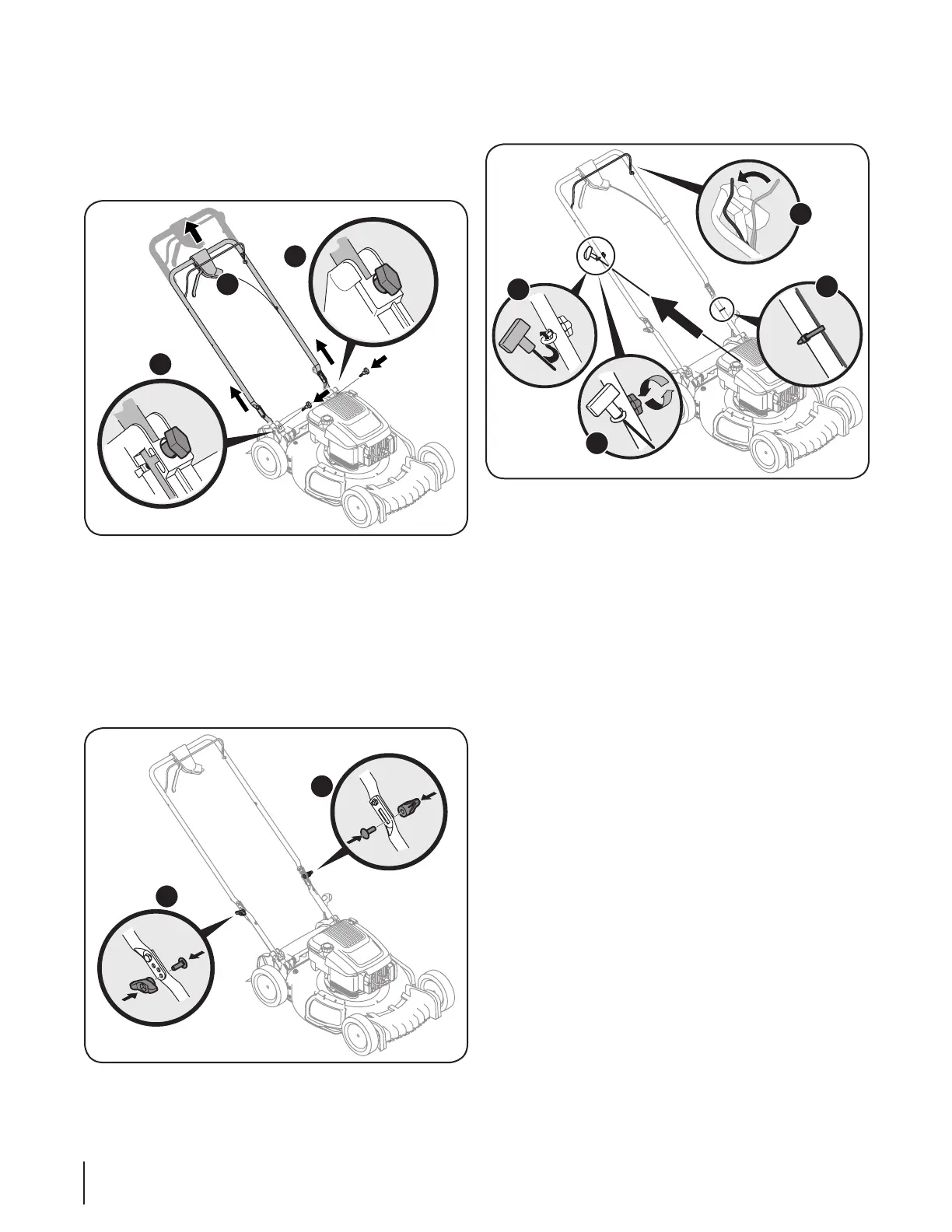

Figura 3-6
a. Sostengaelcontroldelacuchillacontralamanija
superior.
b.
Lentamentetirardelacuerdaquelamanilladel
motorydeslizarlacuerdadearranqueenlaguíade
lacuerda.VeaFigura3-6.
c. Deslicelacuerdadearranqueenlaguía,yajustela
tuercamariposa.
d. Laataduradecablesuso(s)paragarantizarcable(s)
parabajardemanejar.
Colector de Césped
1. Paraensamblarelcolectordecésped(desernecesario),
Hagaelciertobolsoesdiovueltaaladerechaelladoantes
dereunir(laadvertenciadelaetiquetaseráporfuera).
a. Coloquelabolsasobreelmarcoconelladonegrode
plásticoenelfondo.
b. Desliceelcanaldeplásticosobrelosganchosdel
marco.VeaFigura3-7.
3. Sigalossiguientespasosparacompletarconjuntodel
mango:
a.
Tirehaciaarribaaproximadamente8pulgadasen
elasahastaagujerosenlamanija(quesemuestra
enFigura3-3cortedelacubierta)sealineanconlos
agujerosenelmangosoporte.VeaFigura3-4.
A
B
B
Figura 3-4
NOTA: Altirarhaciaarribalapalanca,asegúresedequeno
tiredemanejartodoelcamino.
b. InserteelT-pernosquitóanteriormenteatravésdel
mangocorchetesyasainferioryaprietebienpara
asegurarelmangoensulugar.VeaFigura3-4.
c. Vuelvaacolocartuercasypernosdetransporte
retirarseantesenunareduccióndelosagujerosde
lamanijacomosemuestraenFigura3-5.
C
C
Figura 3-5
