25

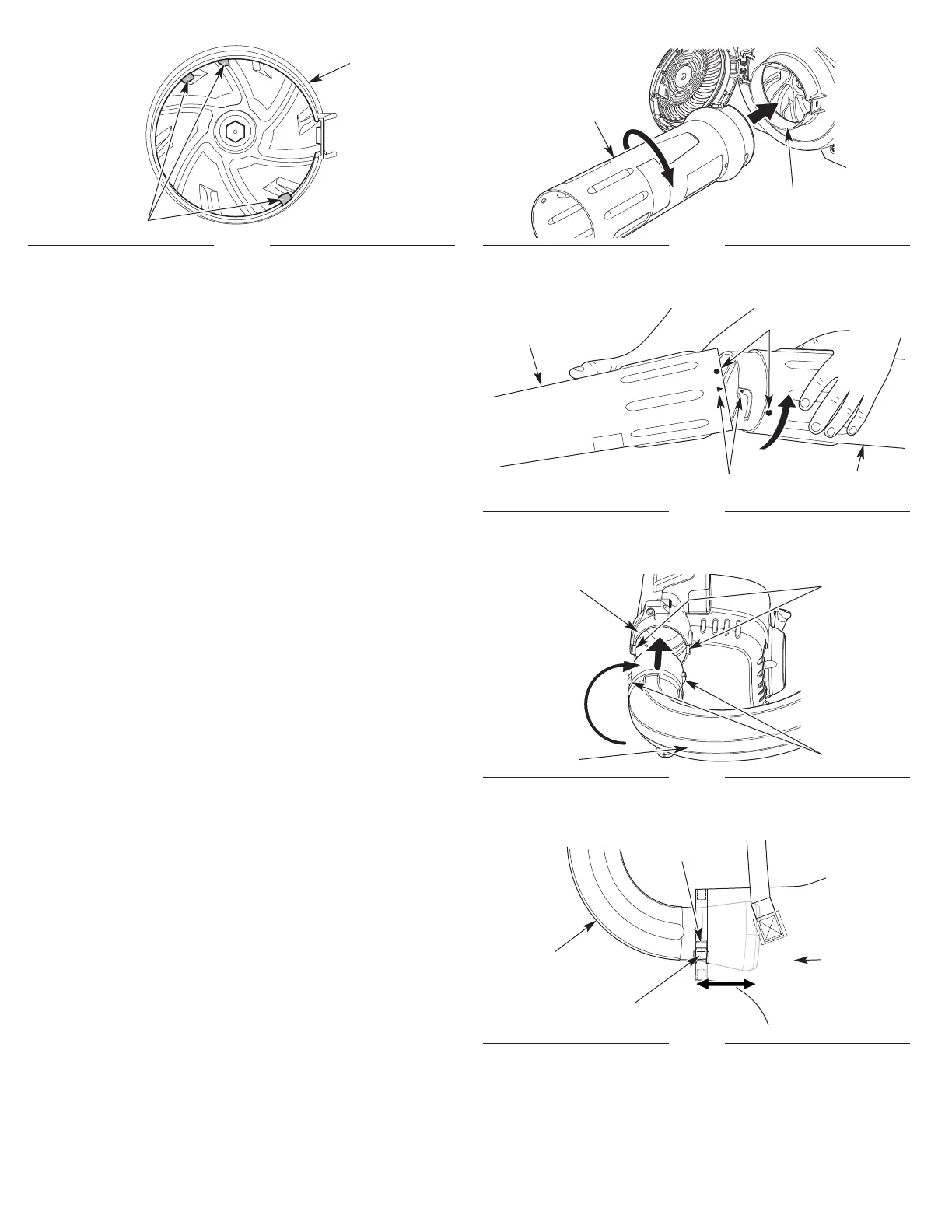

Fig. 5
Languettes
Fig. 6
Entrée du rotor
Entrée du rotor
Tube supérieur
de l'aspirateur
Fig. 7
Tube supérieur
de l'aspirateur
Fig. 8
Bosses
Sortie de la
souffleuse
Fentes
Tube inférieur
de l'aspirateur
Flèches
Points
Tube coudé
de l'aspirateur
Installation du sac de l'aspirateur
1. Alignez les bosses du tube coudé de l'aspirateur avec les fentes
de la sortie de l'aspirateur (Fig. 8). L'extrémité évasée du tube
coudé de l'aspirateur doit pointer vers la droite.
2. Insérez le tube coudé de l'aspirateur dans la sortie de la
souffleuse (Fig. 8).
3. Tournez le tube coudé de l'aspirateur dans le sens horaire
jusqu'à ce qu'il s'enclenche (Fig. 8).
4. Insérer l'extrémité évasée du tube coudé de l'aspirateur
d'environ 10 cm (4 po) dans le sac de l'aspirateur (Fig. 9).
5. Tirez sur la sangle pour resserrer le sac de l'aspirateur autour du
tube coudé.
REMARQUE : la sangle doit être suffisamment serrée pour
empêcher le tube coudé de l'aspirateur de glisser du sac de
l'aspirateur, mais suffisamment lâche pour que le sac puisse
bouger d'une façon limitée le long du tube coudé de l'aspirateur.
Fig. 9
Sac de
l'aspirateur
10 cm
(4 po)
Tube coudé de
l'aspirateur
Sangle
Boucle de sangle
