Einbau und Anschluss MonoControl CS

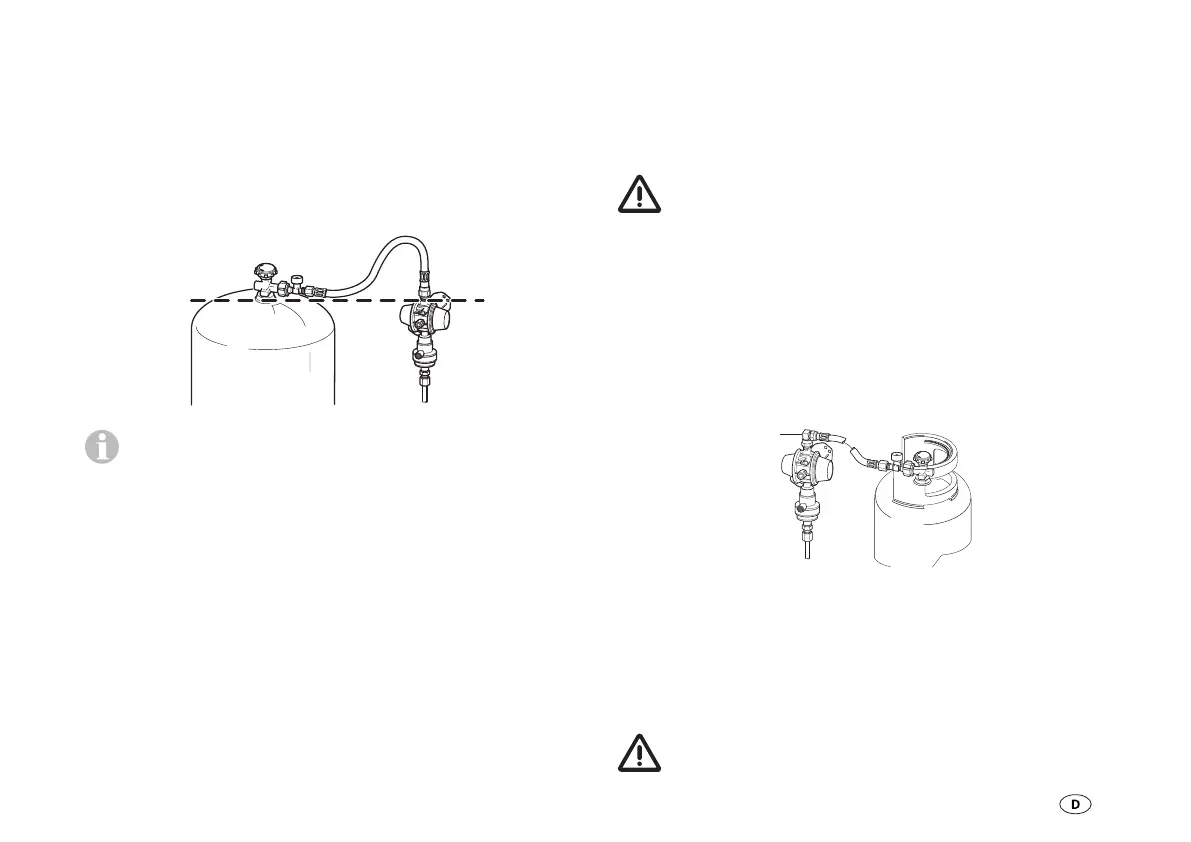

MonoControl CS muss so montiert werden, dass sich der
Anschluss des Hochdruck-Schlauches an höchstmöglicher
Position befinden, zumindest jedoch über dem Flaschenventil-
Niveau (gestrichelte Linie).
Der Hochdruck-Schlauch muss im permanenten Gefälle zum
Flaschenventil verlaufen.
Die Montage oberhalb des Flaschenventils erschwert das
Eindringen von Gas in Flüssigphase in den Niederdruck-
bereich, vor allem während der Fahrt.
MonoControl CS wird eingangsseitig über das Außengewinde
M20 x 1,5 (G.13) an die Hochdruckleitung und ausgangsseitig
über eine Schneidringverschraubung 8 mm oder 10 mm an
das Gasrohr angeschlossen.
Bei 30 mbar-Anlagen mit 8 mm Gasrohrleitungen muss der
beiliegende (nur für den Handel) Adapter Z 10 / RVS 8 ver-
wendet werden.
Bei Verwendung im Freien muss MonoControl CS durch eine
Schutzhaube gegen Witterungseinflüsse geschützt werden.
Geeignete Position für MonoControl CS auswählen, insbesondere:
Typenschild lesbar
Rückstellknopf erkennbar und gut erreichbar
–
–
Beschädigungen beim Flaschenwechsel vermeiden
Eindringen von Gas in Flüssigphase erschweren
Platz für die Nachrüstung von DuoComfort einplanen
Hochdruck-Schlauch spannungsfrei verlegen.
Mit 2 Schrauben an einer stabilen Wand / Decke befestigen.
Auf ausreichende Festigkeit muss geachtet werden.
Das Gaszuleitungsrohr Ø 8 mm oder 10 mm gemäß der
gültigen Installationsvorschriften für Schneidringverschrau-
bungen (z. B. EN ISO 8434-1) am Reglerausgang anschlie-
ßen. Beim Festziehen sorgfältig mit einem zweiten Schlüssel
an den dafür vorgesehenen Schlüsselflächen gegenhalten.
Hochdruck-Schlauch (nur mit SBS) an den Eingang der Gas-
druck-Regelanlage anschrauben, evtl. Winkelverschraubung
(a) verwenden (siehe „Zubehör“).
a
Nach erfolgtem Einbau muss der Fachmann die gesamte
Gasanlage auf korrekte Montage und Dichtigkeit überprü-
fen. Den Schlauch-Anschluss am Eingang MonoControl CS
auf Dichtigkeit überprüfen (z. B. mit einem Lecksuchspray
nach EN 14291). Eine vorhandene Gasprüfbescheinigung
muss entsprechend ergänzt / geändert werden.
Diese Prüfung ersetzt nicht die regelmäßig wiederkeh-
rende Gasprüfung!
–
–
–
–
–
–
–
–
