Truma SDC 20 - Diagramme de Charge; Élimination

35
Tensions de charge
Type de batterie, réglable Gel AGM
fermée
Liquide
Phase de post-charge * 14,2 V 14,4 V 14,6 V
Phase de charge de
maintien *
13,8 V
13,8 V
13,8 V
Phase de charge de
compensation *
–
14,6 V
14,8 V
Phase de charge principale
tension de commutation *
13,3V
Tension de charge maximale * 16,6V
Compensation de
température *
-30 mV / K
Sonde de température (plage
de mesure)
-40°C – +125°C
Valeurs mécaniques
SDC 10 SDC 20
Type de protection IP 30
Montage Montage mural
Poids 200 g 230 g
Bornes de connexion 4 mm²
Dimensions L x l x H 154 x 76 x 37,5 mm
Humidité
(sans condensation)
95 %

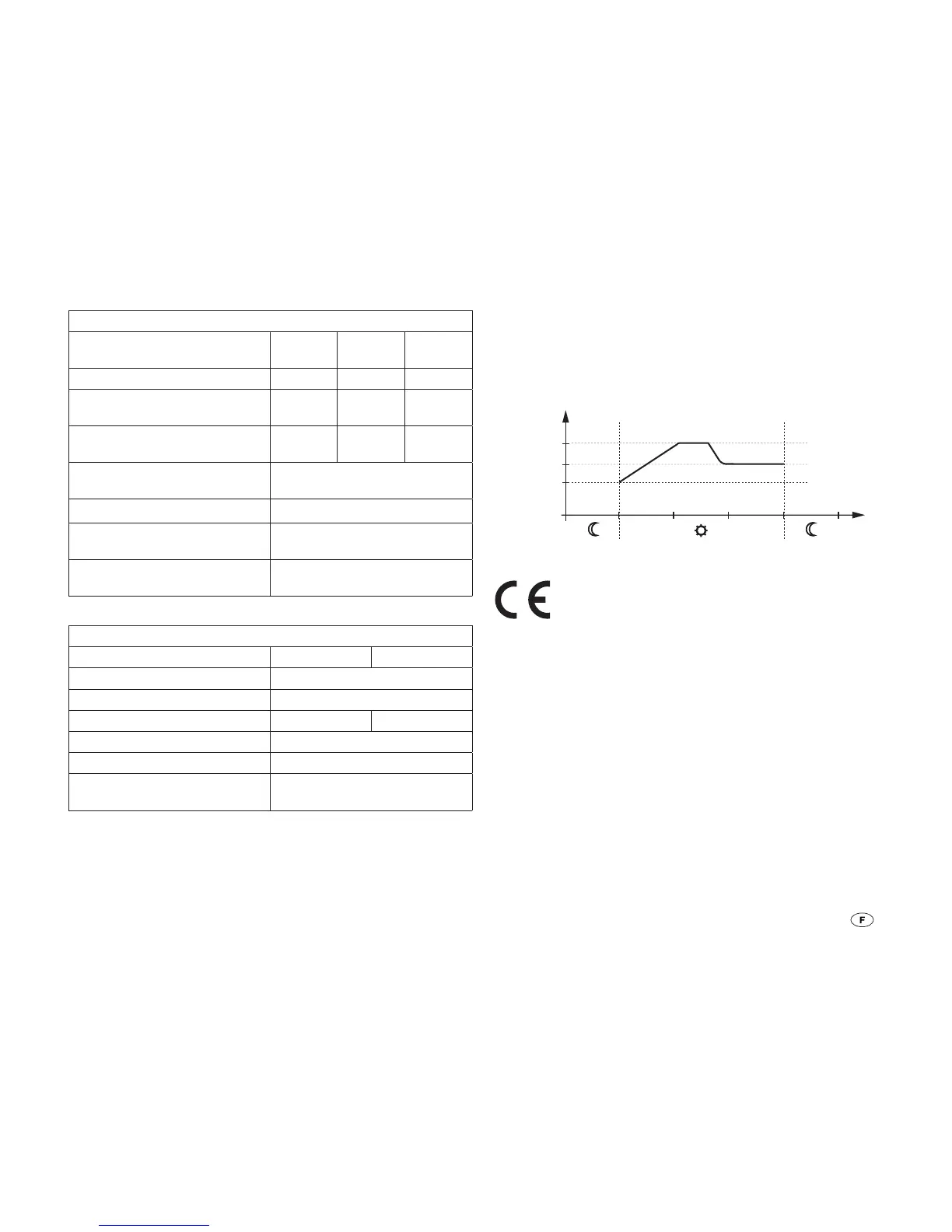

Diagramme de charge
HL = Phase de charge principale
NL = Phase de charge complémentaire (2 heures)
EL = Phase de charge de maintien
U
EL
0
U[V]
U
NL
t[h]
ELNLHL
U
HL
Fig. 2: Diagramme de charge (déroulement de principe)
Sous réserve de modifications techniques !
Élimination
L´appareil doit être éliminé conformément aux règles admi-
nistratives du pays d´utilisation. Les prescriptions et lois
nationales doivent être respectées (en Allemagne, il s´agit par
exemple du décret sur les véhicules hors d´usage).
