For erhvervsmæssig flod- og skibsfart gælder i Tyskland
endvidere retningslinjerne for opførelse, installation, kontrol
og drift af flaskegasanlæg til brug i husholdningen på skibe
inden for flod- og kanalskibsfart (BGR 146). I henhold til disse
bestemmelser må flaskegasanlægget kun monteres af en
autoriseret montør og skal inspiceres af en sagkyndig.
I andre lande skal de til enhver tid gældende bestemmelser
overholdes.
Montering af ovne med gulvskorsten er ikke mulig.
Yderligere monterings anvisninger fremgår af monteringsan-
visningen for Trumatic E ovnen for både.
Placering
Apparatet og dets aftræksrør skal altid monteres således, at
det til enhver tid er let tilgængeligt i forbindelse med servicear-
bejde og nemt kan monteres og afmonteres.
For at opnå en ensartet opvarmning af køretøjet, skal ovnen
monteres så centralt som muligt i (eller under) køretøjet,
således at luftfordelingsrørene kan lægges med nogenlunde
samme længde.
Skorstene skal være anbragt på en sådan måde, at der ikke
kan komme hverken snavs eller fugt ind i skorstenen.
Kaminen skal monteres med en afstand på min. 500 mm (R)
til tankstudser eller tankudluftninger, og der må ikke være vin-
duesåbninger eller ventilationsåbninger til opholdsafdelingen
inden for en afstand på 300 mm (R).
300 mm
300 mm
R
Hvis skorstenen monteres lige under et vindue, der kan
åbnes, skal der monteres en elektrisk vindueskontakt
(art.-nr. 34000-85800). Når vinduet åbnes skal gasanlægget
slukkes automatisk vha. Truma frakoblingsautomatikken (Tilbe-
hør, art.-nr. 39050-00800).
Aftræksrør
Til ovnen Trumatic E 2400 må der i forbindelse med montering
med vægskorsten udelukkende anvendes et Truma aftræks-
rør AA 24 (art.-nr. 39420-00) hhv. ved montering på både et
Truma aftræksrør AEM 24 af specialstål (art.-nr. 39430-00) og
et forbrændingsluft-tilførselsrør ZR 24 (art.-nr. 39440-00), idet
apparatet udelukkende er afprøvet og godkendt med disse rør.
Der skal monteres en ny O-ring efter hver de mon tering
af skorstens-røret!
Tilladte rørlængder
1. Indvendig montering med vægskorsten
(se monteringsforslag 1, side 2):
– Rørlængder op til max. 70 cm kan anbringes med
vilkårlig stigning eller med en hældning på max. 30 cm.
– Rørlængder fra 70 cm op til max. 150 cm
skal anbringes med stigning med en stigningsvinkel
på min. 45°.
2. Montering under gulvet med vægskorsten
(se monteringsforslag 4, side 2):
– Dobbelt skorstensrør, længde max. 70 cm,
anbringes med vilkårlig stigning eller med en hældning
på max. 30 cm.
Indvendig montering med
vægskorstenssæt
Se monteringsforslag figur 1 (side 2).

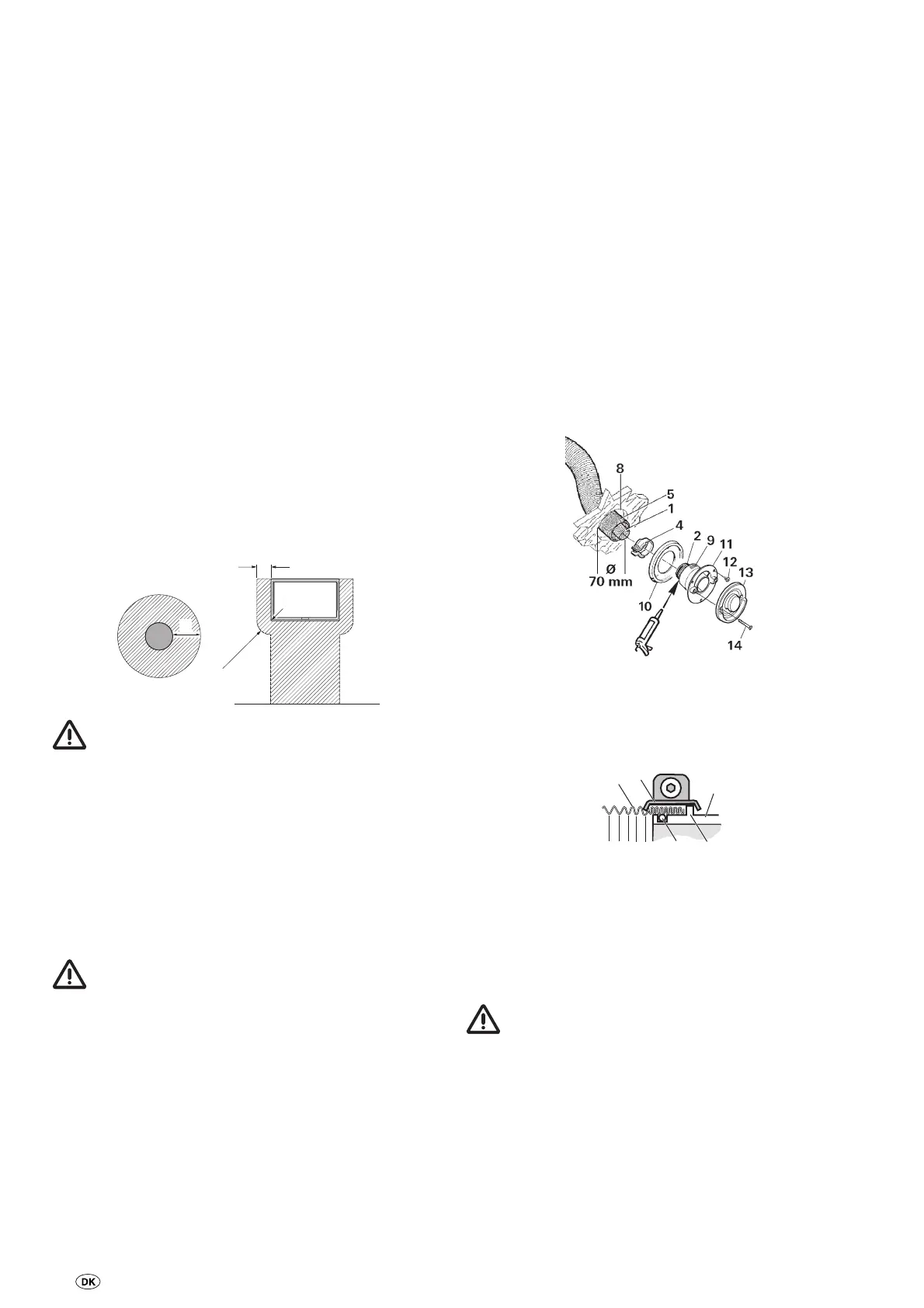

Montering af vægskorstenen
Vægskorstenen monteres på en overflade, som er så plan som
mulig, og som er åben for vinden fra alle sider. Der bores en
åbning (8) med Ø 70 mm (eventuelle hulrum i nærheden af
skorstensboringen fores med træ). Tætning foretages med
vedlagte gummipakning (10). Overflader med struktur stryges
med plastisk karosseritætningsmiddel – ikke med silicone!
I forbindelse med større vægtykkelser skal det dobbelte
aftræksrør først tilsluttes til skorstenen udefra.
Gummipakningen (10) og spændebåndet (4) skydes på skor-
stenens indvendige del (11).
Tryk forbrændingsgasrøret (1) sammen i enden, så spira-
lerne ligger side om side. Skub røret på studsen (2) over
O-ringen (2a) ind til kanten (3) (skorstensviklen peger opad),
og spænd spændebåndet (4), så spændebåndets bertlekant
griber omkring kanten.
1
4
2
3
2a
Den takkede studs (9) stryges med plastisk karosseri tætnings-
middel – ikke med silicone! – og forbrændings luft-tilførselsrø-
ret (5) skydes over.
Skorstenens indvendige del (11) fastgøres med 3 skruer
(12 – bemærk monteringsstilling! Truma teksten skal være
forneden). Skorstenens udvendige del (13) sættes på og
skrues fast med 2 skruer (14).
Der skal monteres en ny O-ring efter hver demontering!
Fastspænding af ovnen
Alt efter ovnens monteringsstilling skrues denne omhyggeligt
fast med fastspændingsbøjler (a) eller fastspændingsvinkler (b).
Det dobbelte aftræksrør fastspændes i givet fald med rørbøjle
ZR 24 (c) på væggen (dele vedlagt).
