RACCORDEMENTS
Raccordement typique
DESCRIPTION
Ce compteur addition ou soustraction comporte un affichage LCD 2 lignes indiquant la
valeur de comptage et la valeur de présélection. L'appareil est alimenté par deux piles au
lithium remplaçables, qui gardent les données en mémoire et activent le relais de sortie
(durée de vie des piles : 8 ans).
Le contact du relais de sortie peut être programmé soit normalement ouvert (NO) ou
normalement fermé (NF). La remise à zéro et la programmation de la valeur de
présélection se font en face avant. Il est possible néanmoins de désactiver à distance à
partir du bornier arrière de l'appareil les touches de la face avant. Les entrées comptage
et remise à zéro sont opto-isolées et acceptent une tension d'entrée jusqu'à 250V CA ou
CC. Le raccordement s'effectue par bornier à vis embrochable à 7 bornes.
FACE AVANT
Les touches placées sous chaque chiffre de la deuxième ligne permettent d'afficher la
valeur de présélection. La touche rouge de remise à zéro remet l'appareil à zéro en mode
addition, ou à la valeur de présélection en mode soustraction. Cette fonction peut être
automatique (voir page 9). Les touches 1, 2 et RAZ ont également une fonction de
programmation (voir page 9).
Les deux points s'allument lorsque la sortie relais est activée et la virgule est
programmable sur 3 décades.

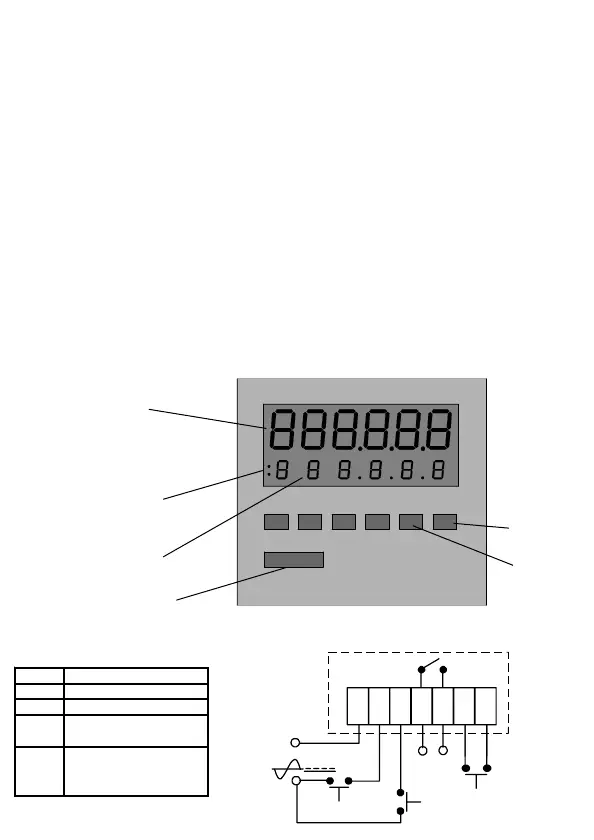

Valeur de comptage
Témoin relais activé
Valeur de présélection
Touche de remise à zéro
Touche 2
Touche 1
